ゾーンとゾーン情報の表示

Hyper-modelに3Dゾーンを表示できます

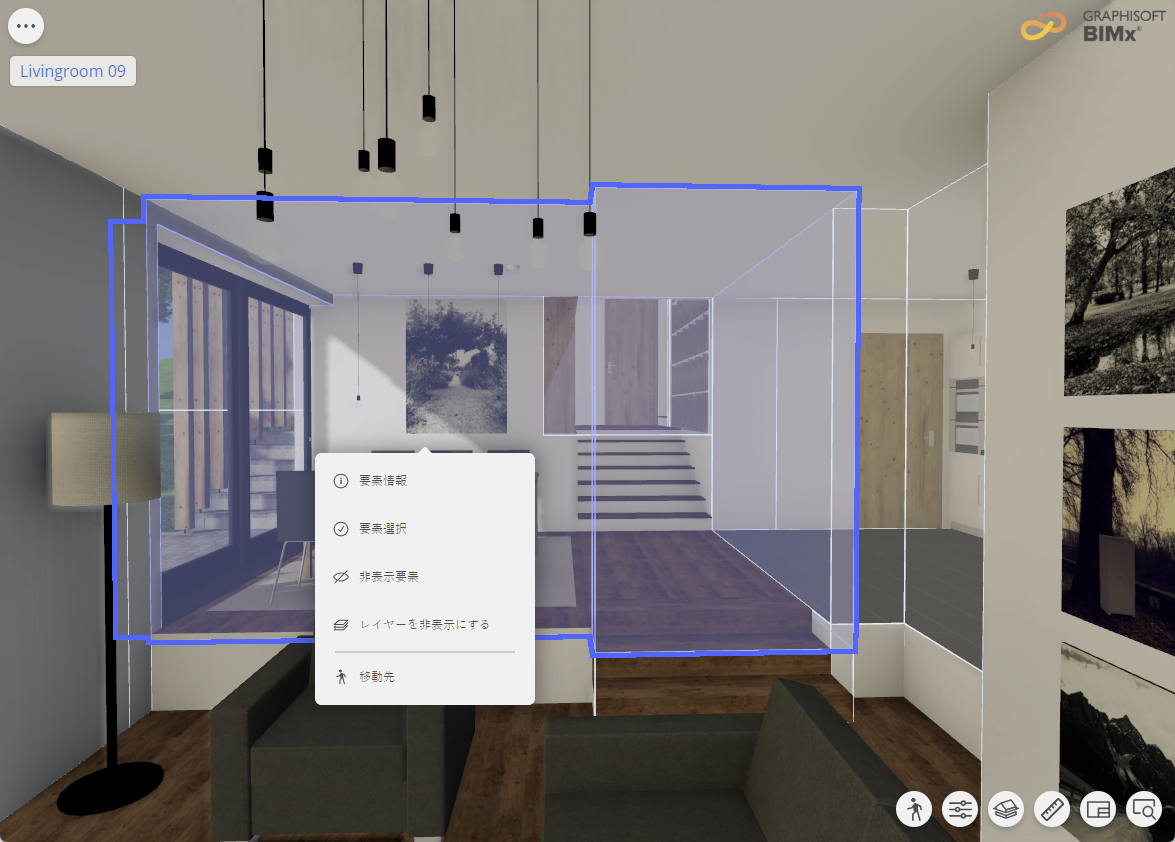

BIMxのゾーン表示をオンにして、3Dゾーン（Archicadで定義）を表示します。ゾーンは、ゾーンカテゴリに応じた色で透明な要素として表示されます。

Archicadヘルプの「ゾーンカテゴリ」を参照してください。

ゾーンを表示することにより、建物外面がまだ定まっていないコンセプトモデルでも、ゾーンのデータと建物の機能エリアを表示できます。



ゾーン表示のオン/オフ

ゾーン表示のオン/オフを切り替える手順:
  1. 画面の左上端からメニューを開きます。
  2. [設定]ボタンをクリックします。
  3. [ゾーン]の表示/非表示を切り替えます。

2D/3Dでゾーンを表示

ゾーンの表示を2Dから3Dに切り替える手順:

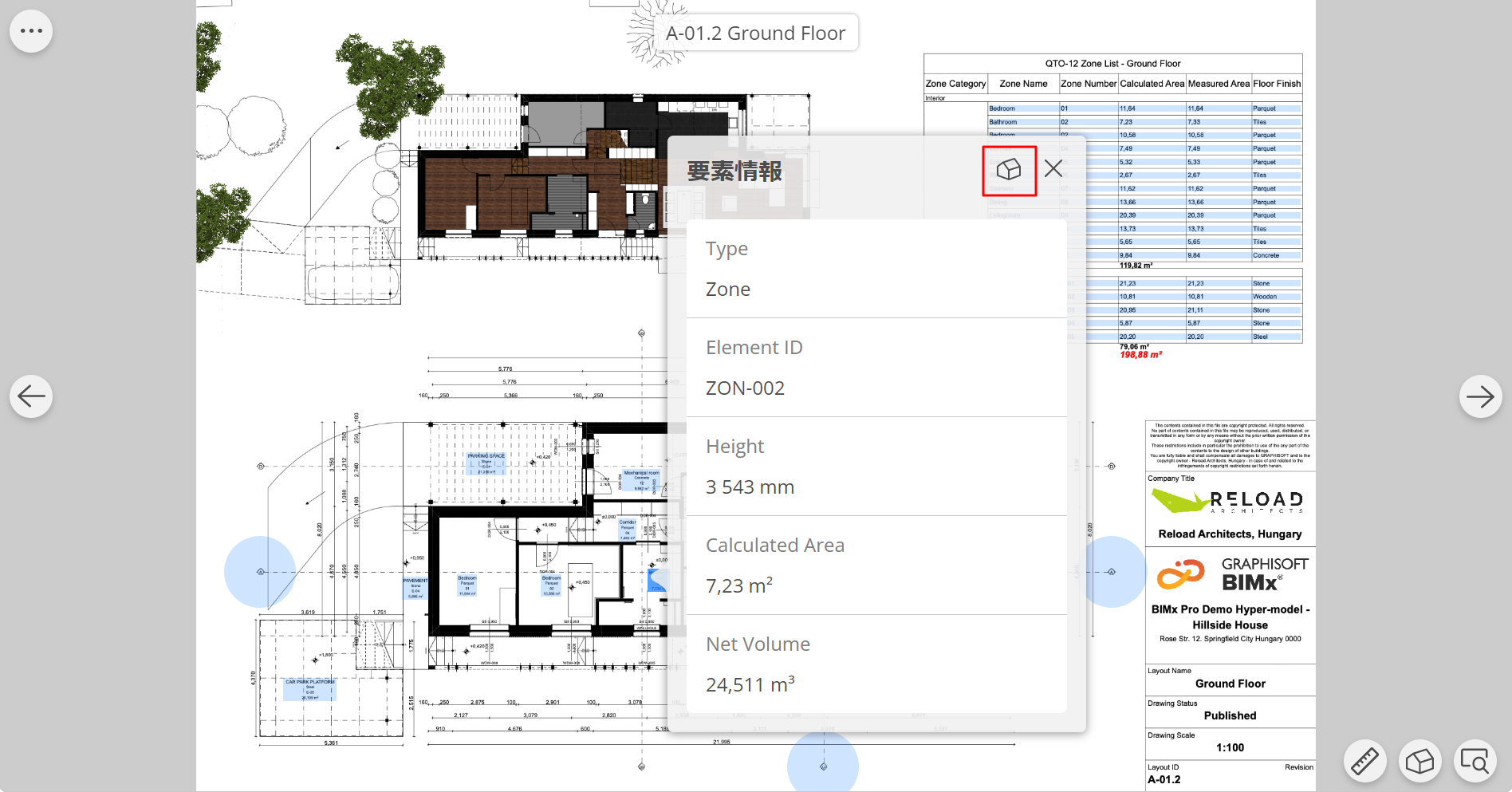

  1. 2Dドキュメントでゾーンラベルをクリックすると、要素情報が開きます。
  2. 要素情報の右上隅にある家のアイコンをクリックすると、3Dでゾーンが開き、選択することができます。

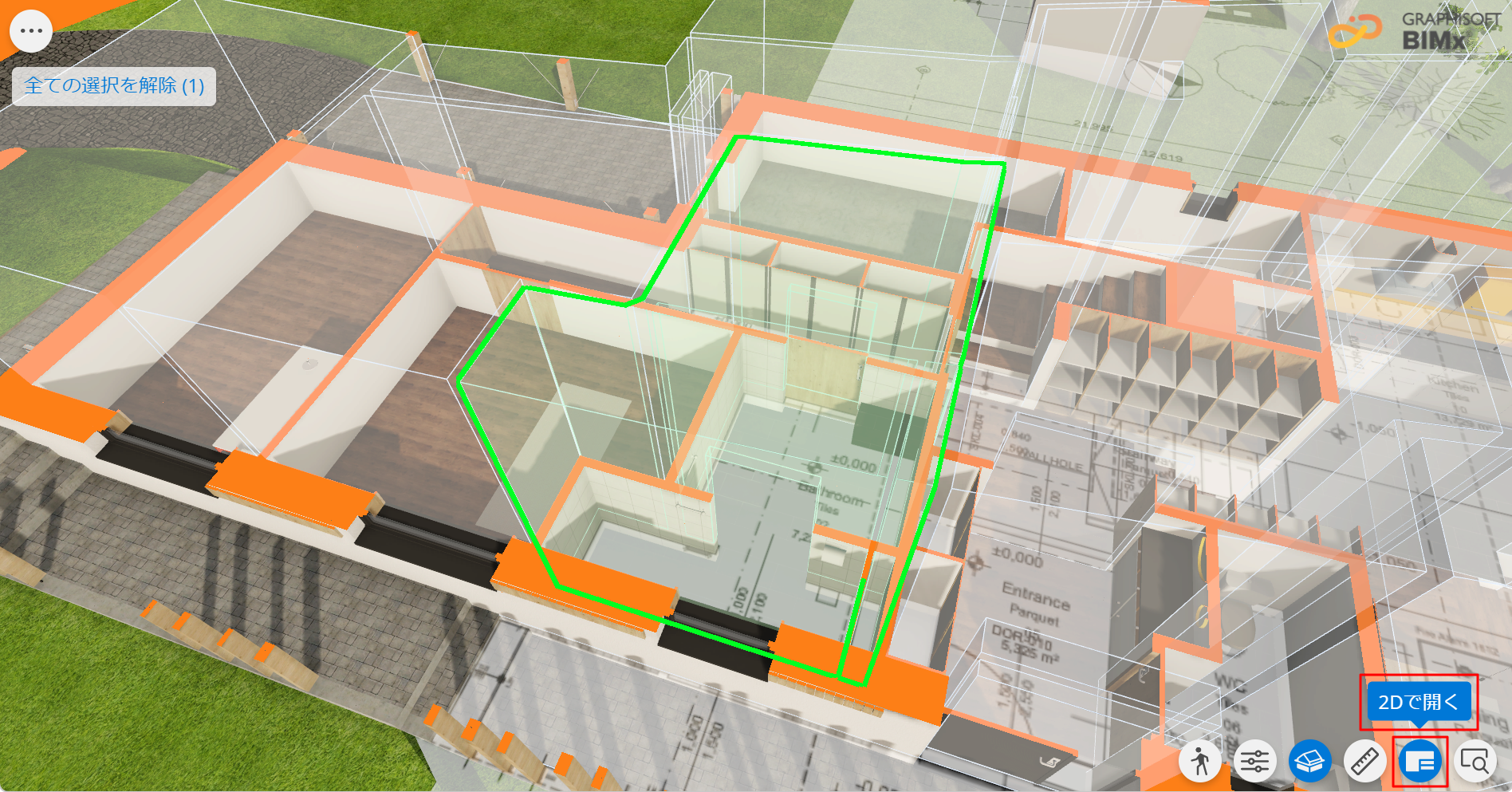

ゾーンの表示を3Dから2Dに切り替えるには、右下のメニューから[2Dで開く]をクリックします。
