영역 및 영역 정보 표시

하이퍼 모델에서 3D 영역 표시

BIMx에서 영역 표시를 켜면 3D 영역(Archicad에서 정의됨)을 볼 수 있습니다. 영역은 해당 영역 카테고리 색상의 투명한 요소로 표시됩니다.

Archicad 도움말에서 영역 카테고리를 참조하십시오.

영역을 표시하면 건물 외피가 정해져 있지 않은 개념 모델에서도 영역 데이터를 확인하고 건물의 기능적 면적도 표시할 수 있습니다.



영역 표시 켜기/끄기

영역 표시를 켜거나 끄려면:
  1. 화면 왼쪽 상단 모서리에서 메뉴를 엽니다.
  2. 설정 버튼을 클릭합니다.
  3. 영역 표시를 켜거나 끕니다.

2D/3D 영역 표시

영역 표시를 2D에서 3D로 전환하려면:

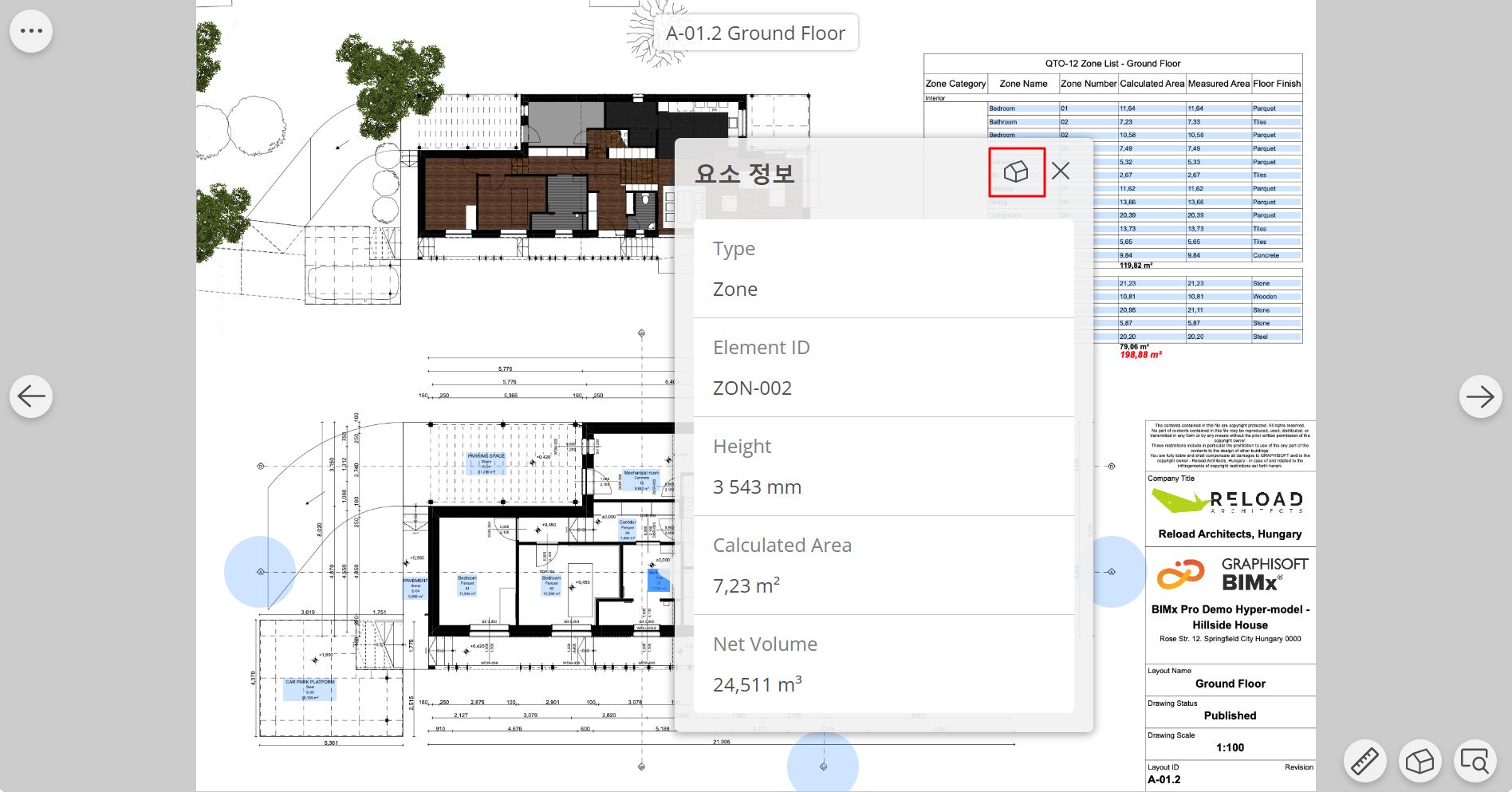

  1. 2D 문서에서 영역 라벨을 클릭하여 요소 정보를 엽니다.
  2. 요소 정보 우측 상단에 있는 집 아이콘을 클릭하여 3D로 영역을 열고 선택합니다.

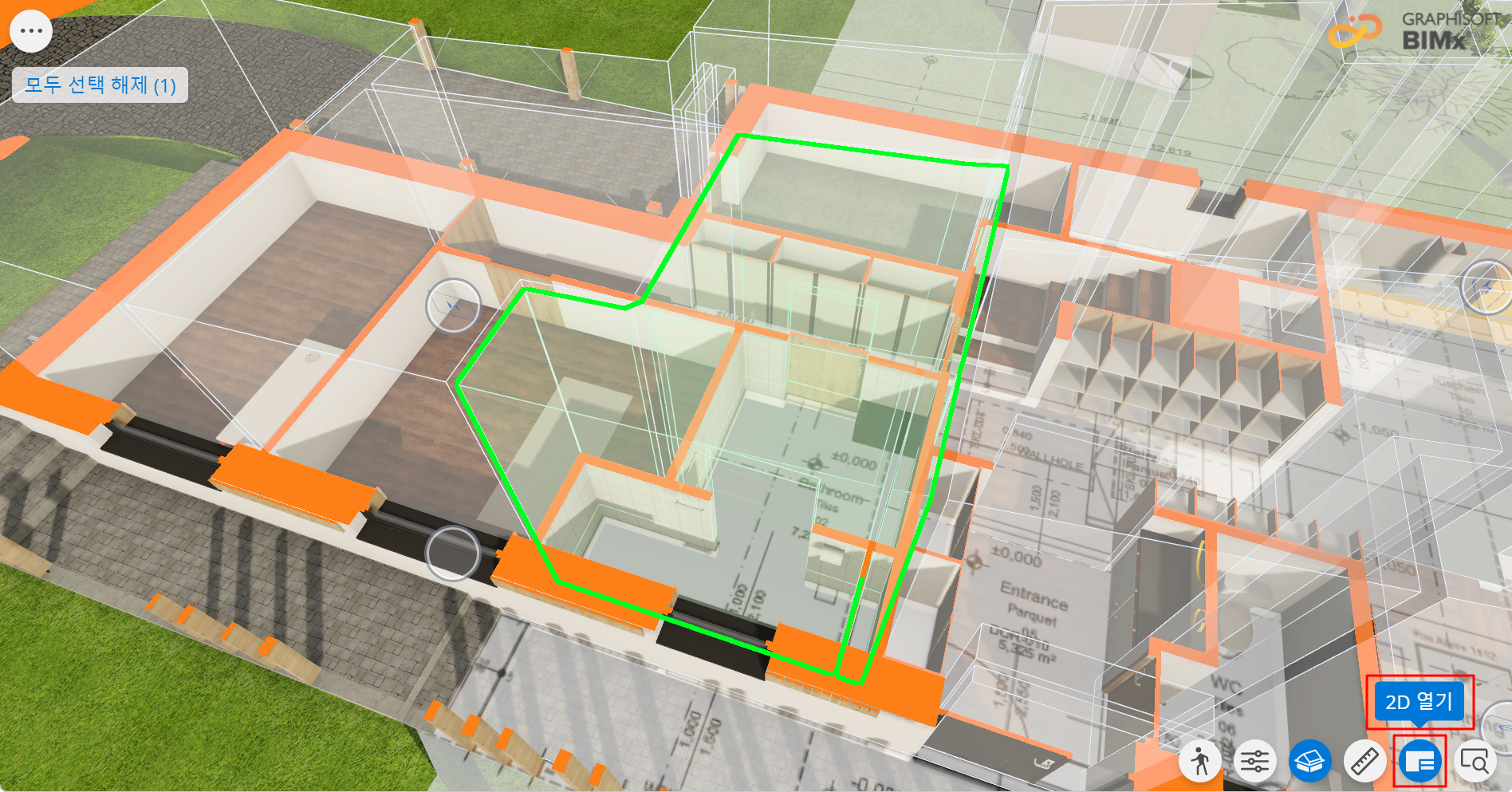

영역 표시를 3D에서 2D로 전환하려면 우측 하단 메뉴에서 2D로 열기를 클릭합니다.
