Płaszczyzny cięcia w modelu 3D (skrót: C)

Wyświetl wnętrze budynku za pomocą tymczasowych płaszczyzn cięcia w 3D

Aby utworzyć płaszczyznę cięcia:

  1. Otwórz model 3D:

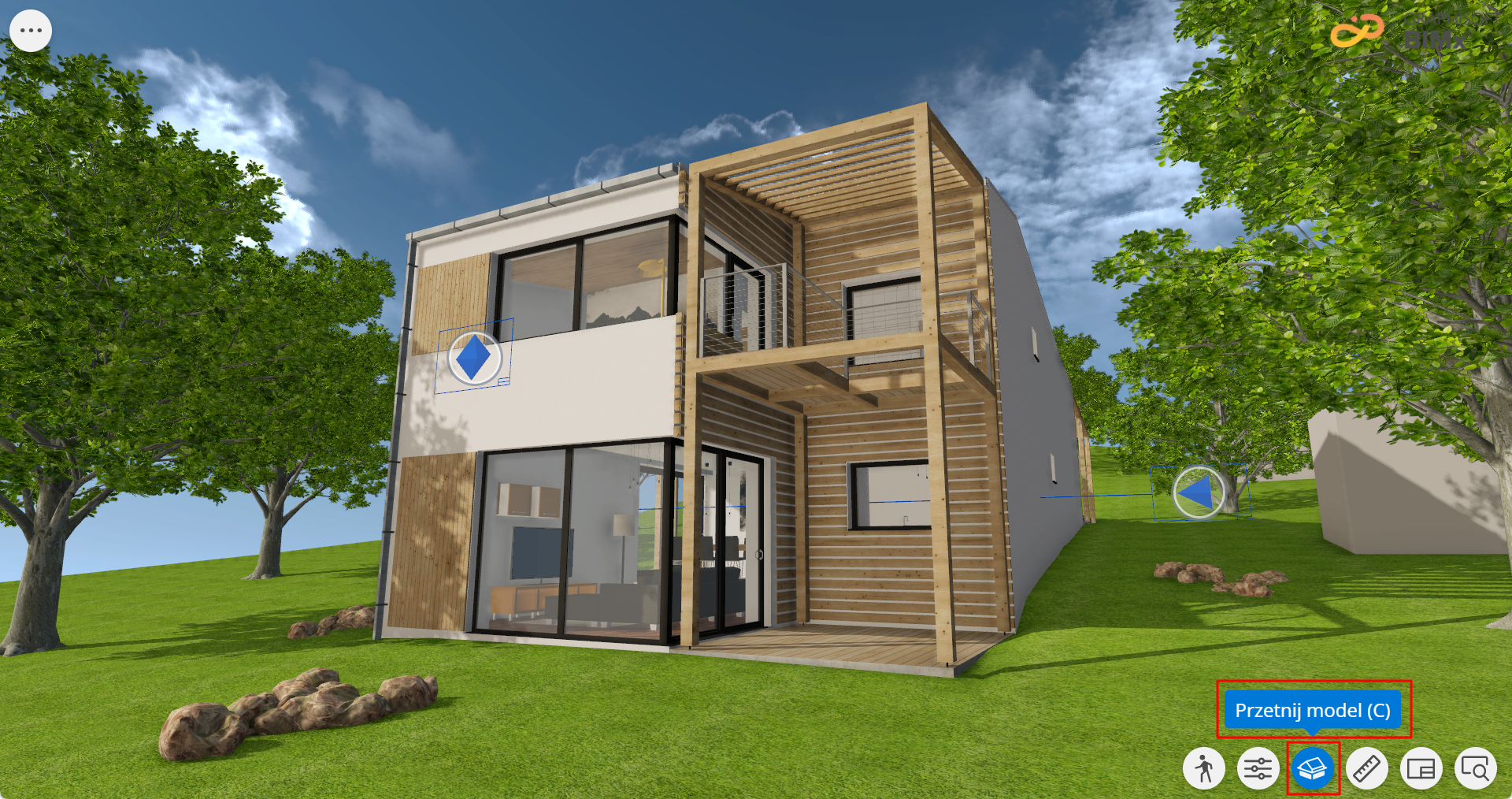

  2. kliknij ikonę Przetnij model w prawym dolnym rogu ekranu lub wciśnij klawisz C

  3. Model jest przekrojony poziomo na aktualnej wysokości kamery. (Ta wysokość cięcia zostaje następnie zapisana i używana tak długo, jak długo model 3D pozostaje otwarty.)
  4. Przytnij model poziomo lub ukośnie, zmieniając płaszczyznę cięcia.
    Uwaga:

    Konfigurowalna płaszczyzna cięcia jest funkcją Pro BIMx. Nie widzisz tego? Dowiedz się, jak uzyskać dostęp do funkcji Pro w Licencjonowaniu Pro BIMx

    Uwaga: Aby dowiedzieć się więcej o dostosowywanej płaszczyźnie cięcia, zobacz Płaszczyzna cięcia Graphisoft Community
    1. Kliknij prawym przyciskiem myszy powierzchnię cięcia po wycięciu modelu

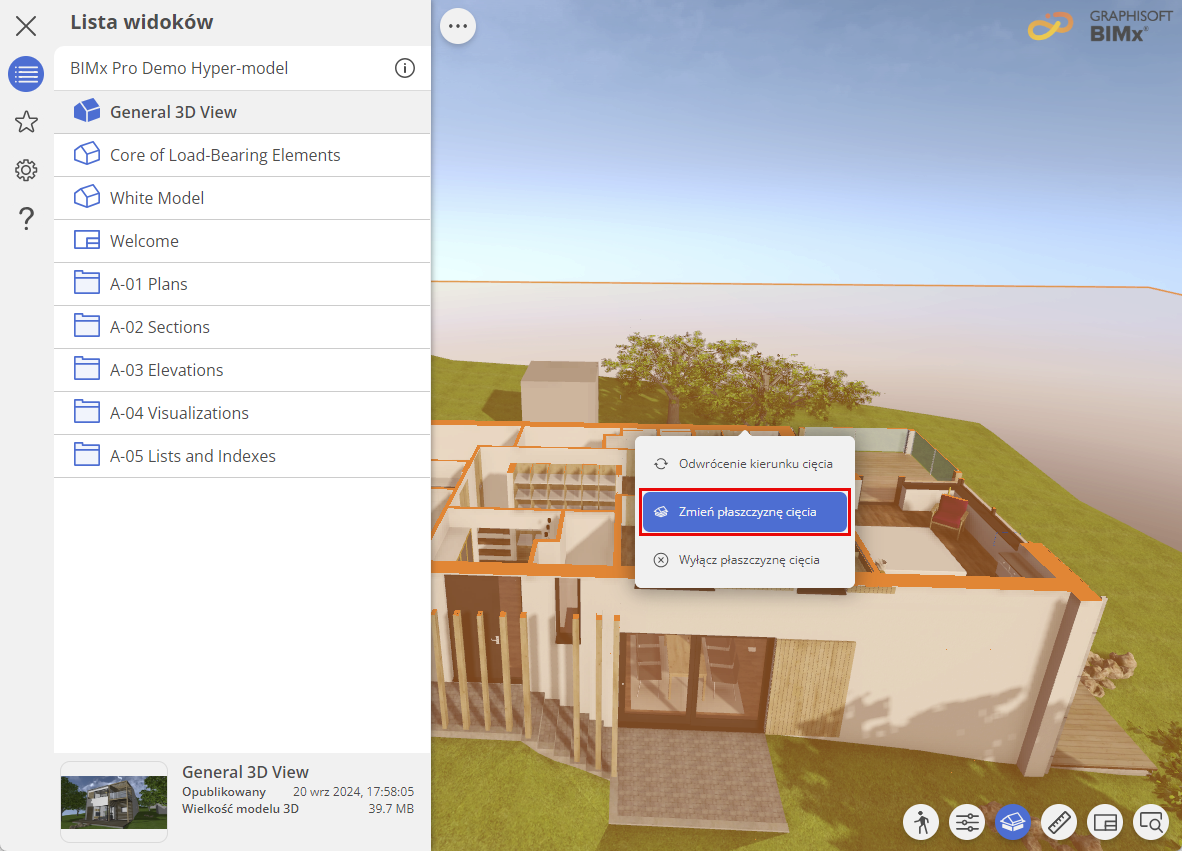

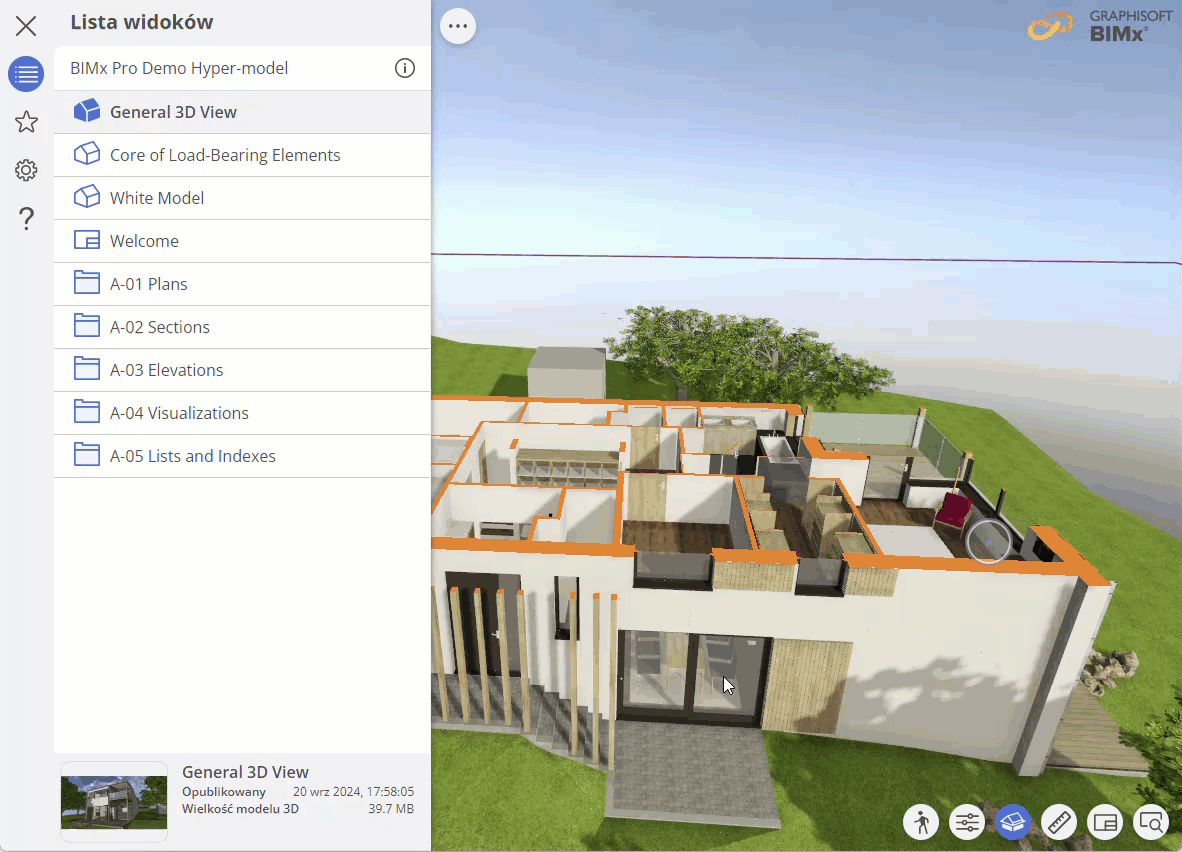

    2. Wybierz opcję Zmień płaszczyznę cięcia

    3. Przesuń kursor do powierzchni, do której chcesz wykonać cięcie równoległe.

  5. Najedź kursorem na ramkę, aby wyświetlić płaszczyznę cięcia. Kolor płaszczyzny cięcia możesz zmienić za pomocą palety wyboru koloru płaszczyzny cięcia w ustawieniach BIMx. Zobacz Paleta wyboru koloru płaszczyzny cięcia

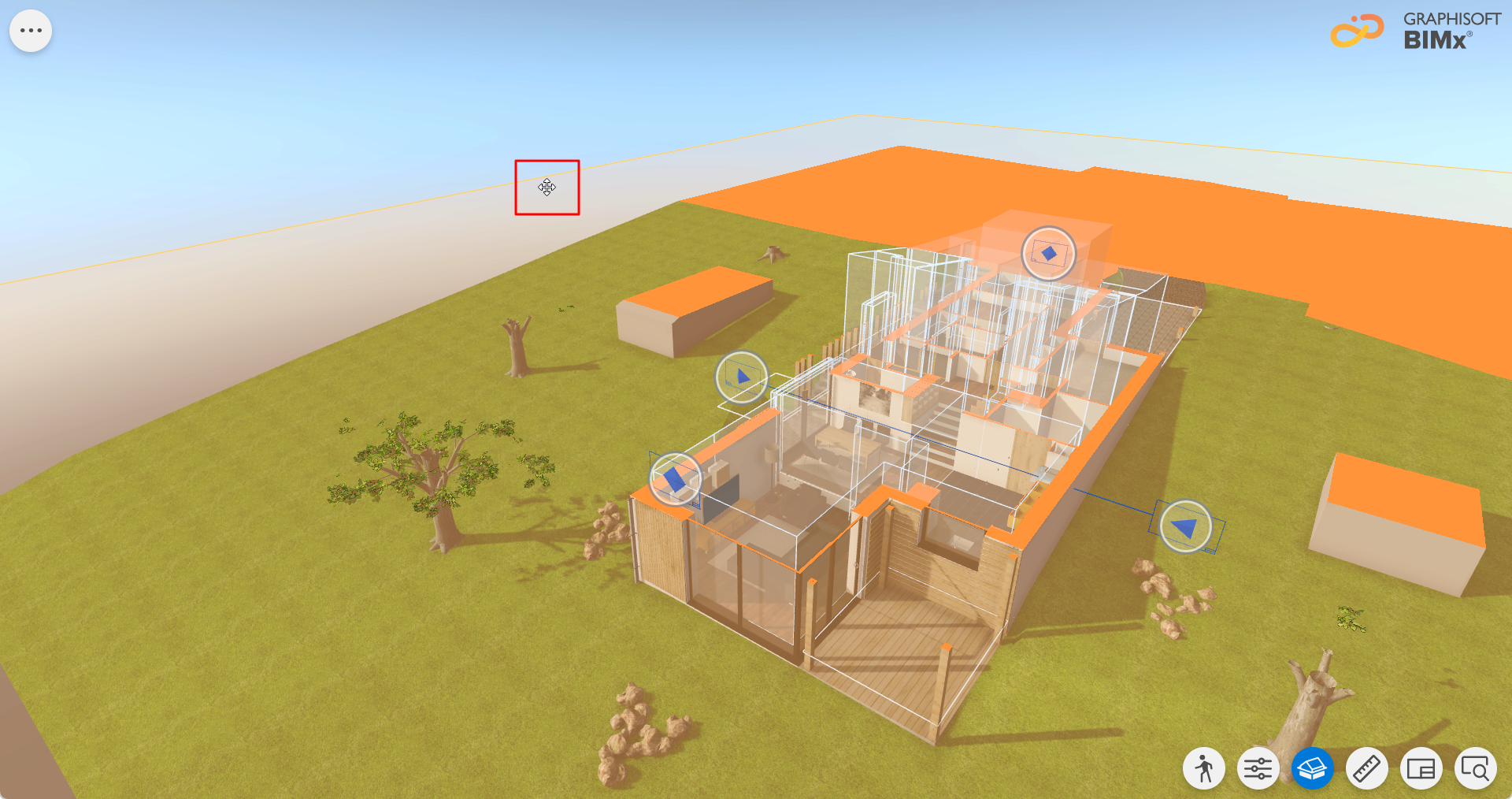

  6. Kliknij i przesuń płaszczyznę przekroju, aby dostosować jej położenie.
Uwaga: Jeżeli w modelu 3D wyświetlany jest także arkusz, przesuwanie płaszczyzny przekroju będzie powodowało jednoczesne przesuwanie arkusza.

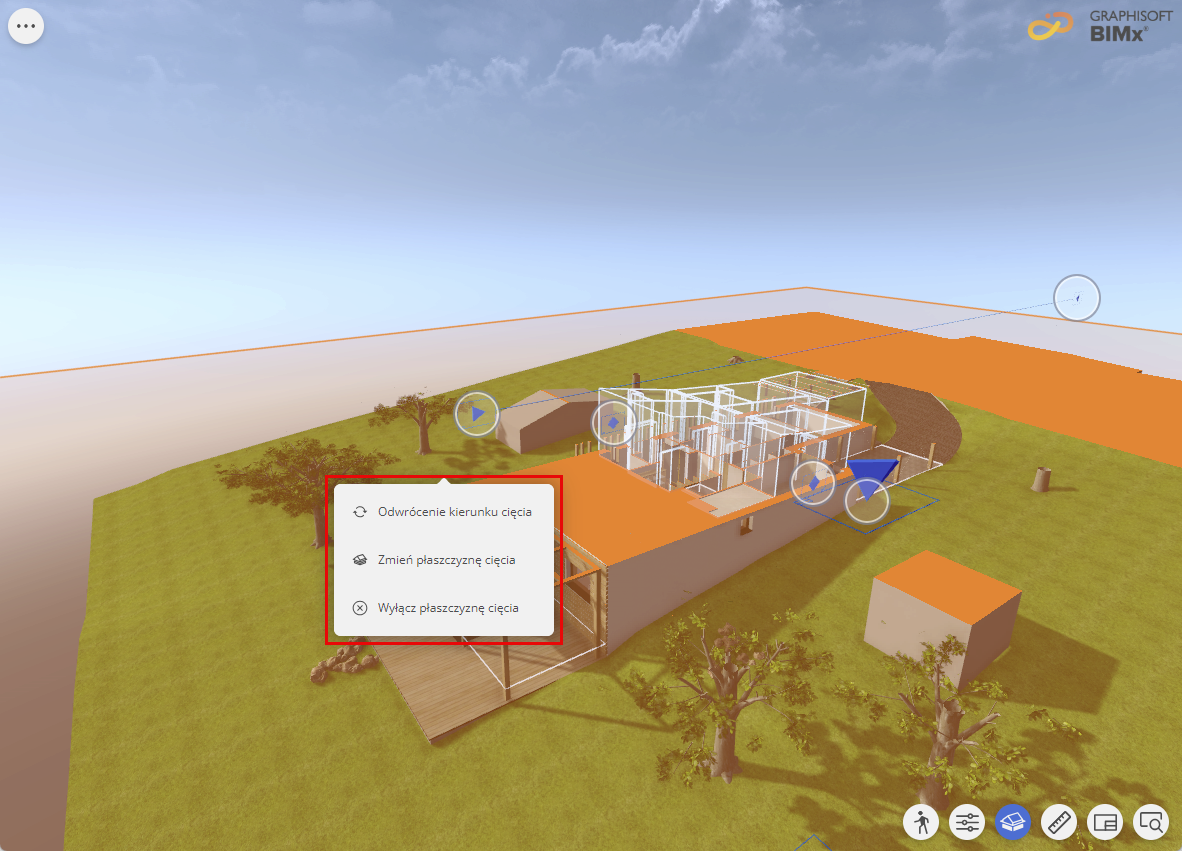

Kliknij prawym przyciskiem myszy w dowolnym miejscu płaszczyzny cięcia, aby wyświetlić menu kontekstowe.



  • Odwróć kierunek cięcia, aby zmienić orientację przekroju
  • Wyłącz płaszczyznę cięcia, aby wyłączyć płaszczyznę cięcia i wyświetlić pełny model
  • Zmień płaszczyznę cięcia, aby zmienić orientację płaszczyzny cięcia.

Lub kliknij ikonę Przetnij model w prawym dolnym rogu ekranu, aby włączyć lub wyłączyć przekrój (lub wciśnij klawisz C).

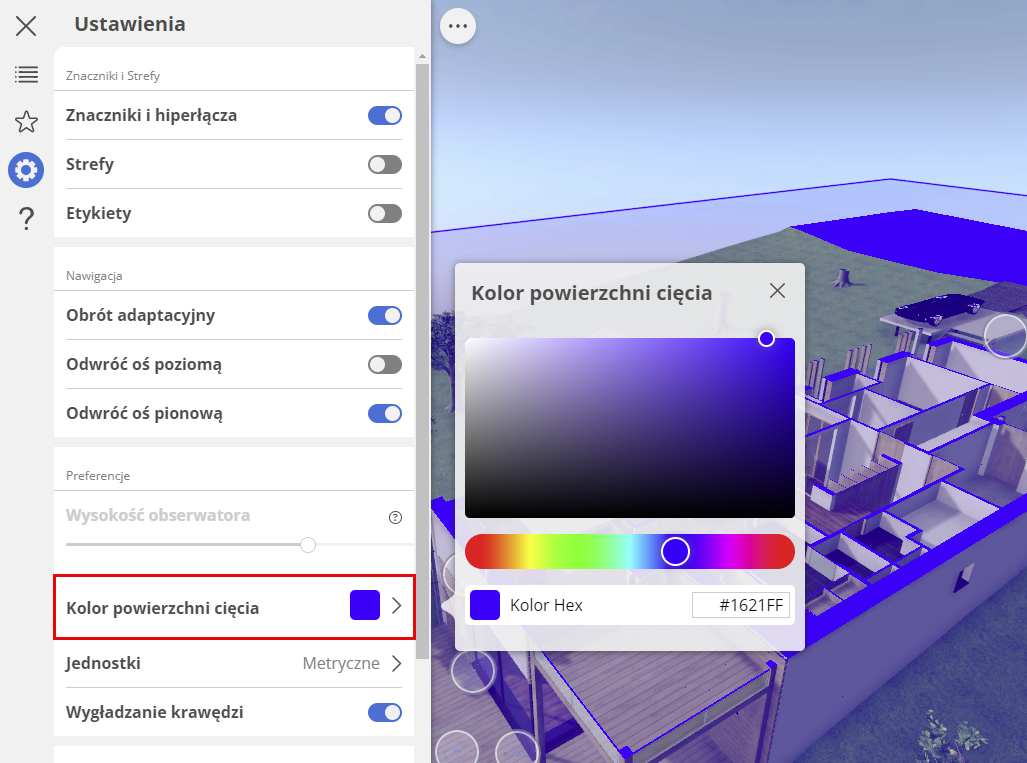

Paleta wyboru koloru płaszczyzny cięcia

Dostosuj sposób przedstawiania modelu 3D, zmieniając kolor powierzchni w przekroju.

Użyj neutralnego koloru, aby skupić się na planie lub podkreśl swoją tożsamość korporacyjną za pomocą własnej palety kolorów. Kolor niestandardowy należy wybrać tylko raz. Jest on zapisywany w Preferencjach BIMx i jest stosowany do wszystkich modeli.
