Wyświetlanie stref i informacji o strefach

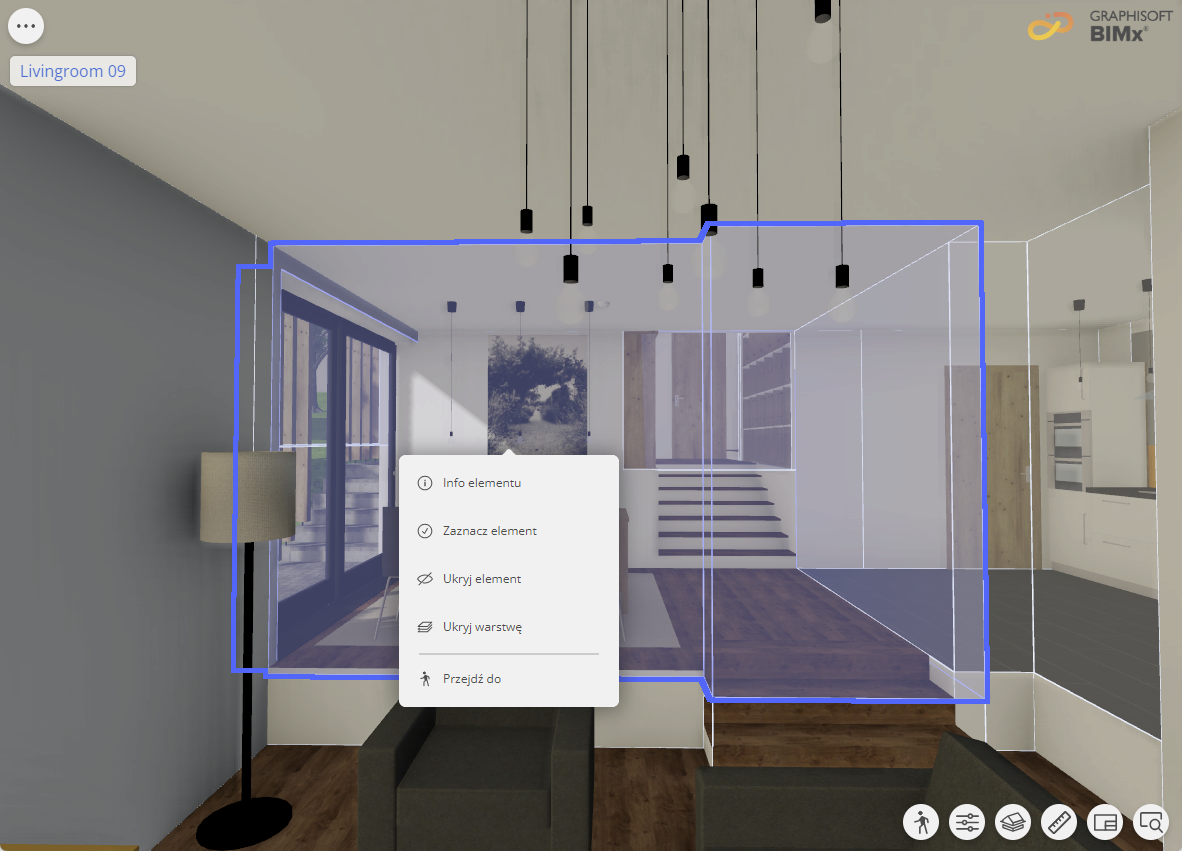

Wyświetlanie strefy 3D w Hyper-modelu

Włącz wyświetlanie stref w BIMx, aby zobaczyć strefy 3D (zdefiniowane w Archicad). Strefy są wyświetlane jako przezroczyste elementy w kolorze odpowiadającym ich kategorii.

Zobacz Kategorie stref w Pomocy Archicada.

Dzięki wyświetlaniu stref możesz uzyskać dostęp do danych stref i pokazać obszary funkcjonalne budynku, nawet w modelu koncepcyjnym, którego przegrody nie zostały jeszcze określone.



Włączanie/wyłączanie wyświetlania stref

Aby włączyć lub wyłączyć wyświetlanie stref:
  1. Otwórz menu korzystając z ikony u góry po lewej stronie ekranu.
  2. Kliknij przycisk Ustawienia.
  3. Przełącz Strefy, aby uczynić je widocznymi lub je wyłączyć.

Pokaż strefę w 2D/3D

Aby przełączyć wyświetlanie stref z 2D na 3D:

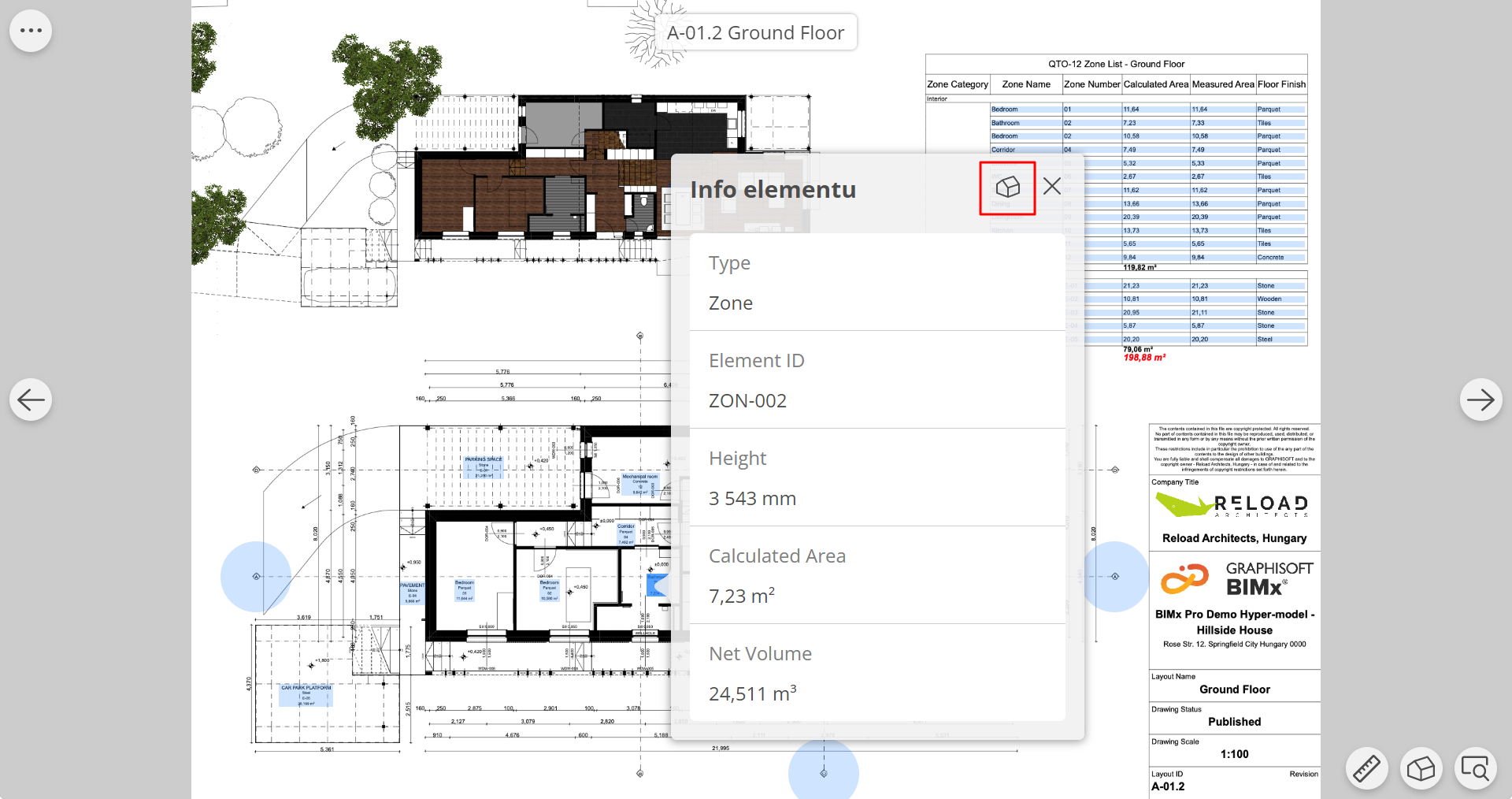

  1. W dokumencie 2D kliknij etykietę strefy, aby otworzyć Informacje o elemencie
  2. Kliknij ikonę domu w prawym górnym rogu Informacji o elemencie, aby otworzyć i wybrać strefę w 3D.

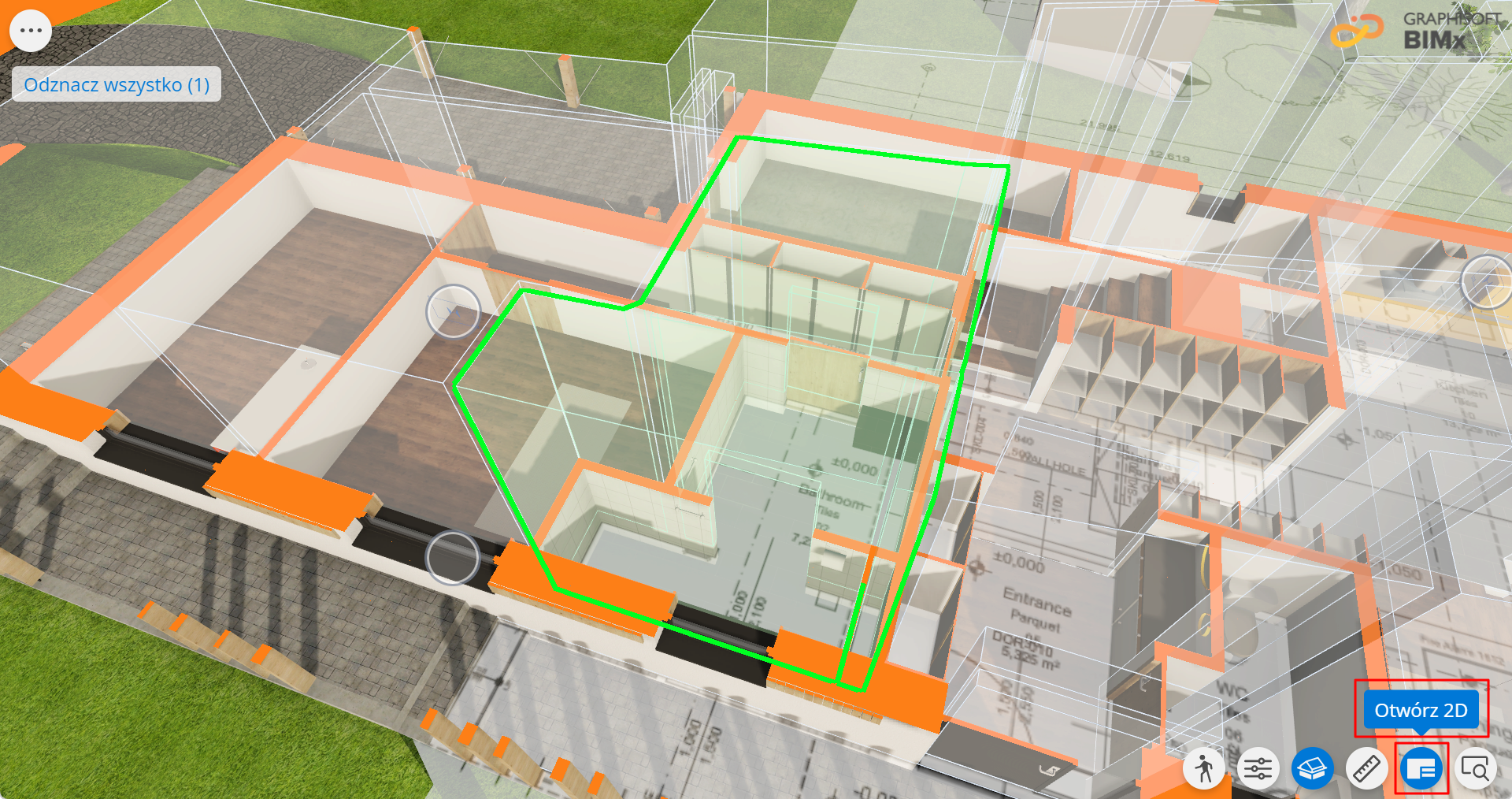

Aby przełączyć wyświetlanie Strefy z 3D na 2D, kliknij Otwórz w 2D w prawym dolnym menu.
