Exibir zonas e informações da zona

Exiba zonas 3D no Hiper-modelo.

Ative a exibição de Zona no BIMx para ver as Zonas 3D (definidas no Archicad). As zonas são exibidas como elementos transparentes na cor de sua Categoria de Zona.

Consulte Categorias de Zona na Ajuda do Archicad.

Ao exibir as zonas, você pode acessar os dados das zonas e mostrar as áreas funcionais do edifício, mesmo em um modelo conceitual, cujo envoltório da construção ainda não esteja modelado.



Exibição da Zona ligada/desligada

Para ligar ou desligar a exibição da Zona:
  1. Abra o menu a partir da borda superior esquerda da tela.
  2. Clique no botão Definições.
  3. Alterne as Zonas para torná-las visíveis ou desligá-las.

Mostrar Zona em 2D/3D

Para mudar a exibição de uma Zona de 2D para 3D:

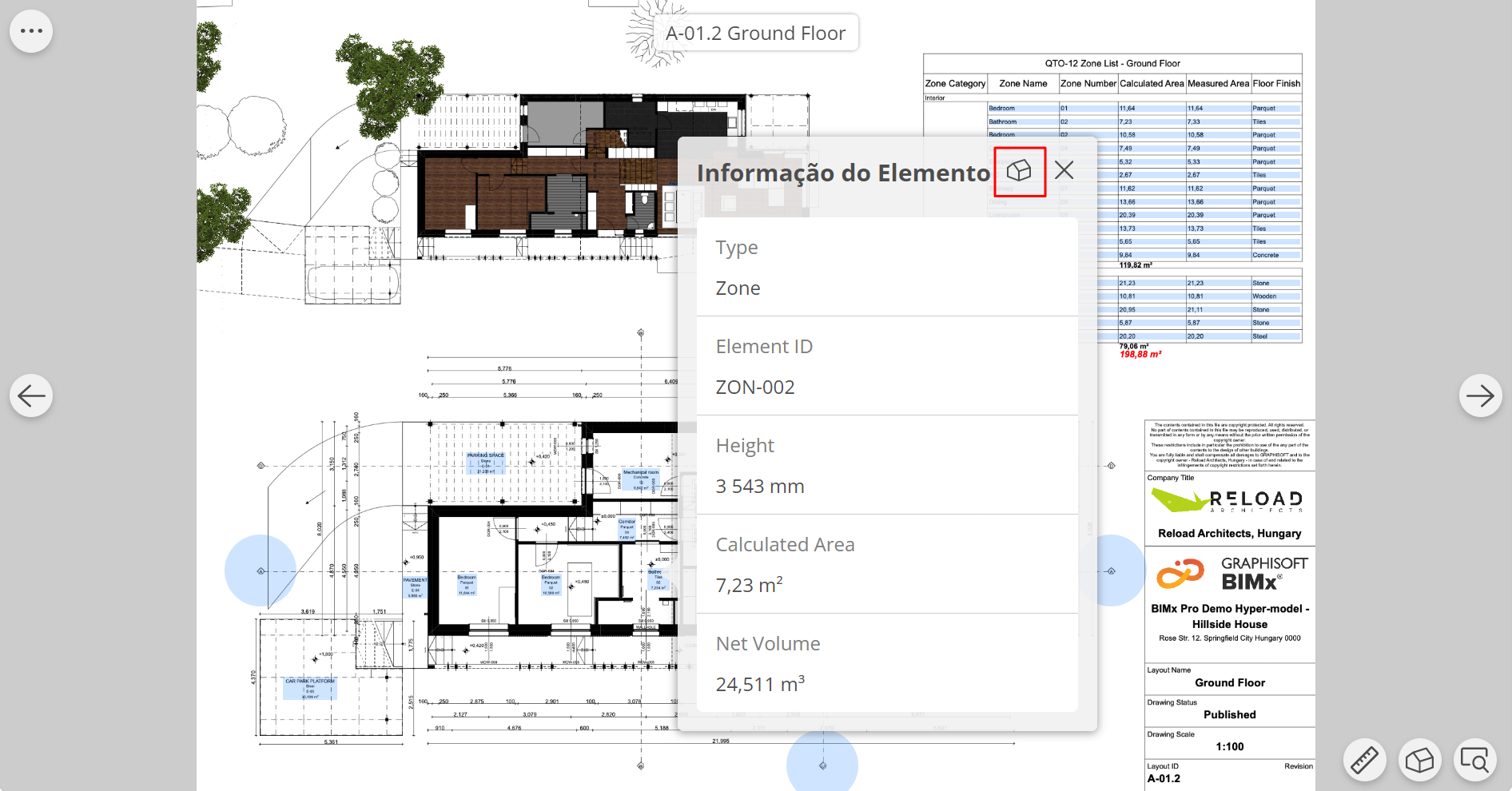

  1. No documento 2D, clique em um Rótulo de Zona para abrir as Informações do Elemento
  2. Clique no ícone da casa no canto superior direito das Informações dos Elementos, para abrir e selecionar a Zona em 3D.

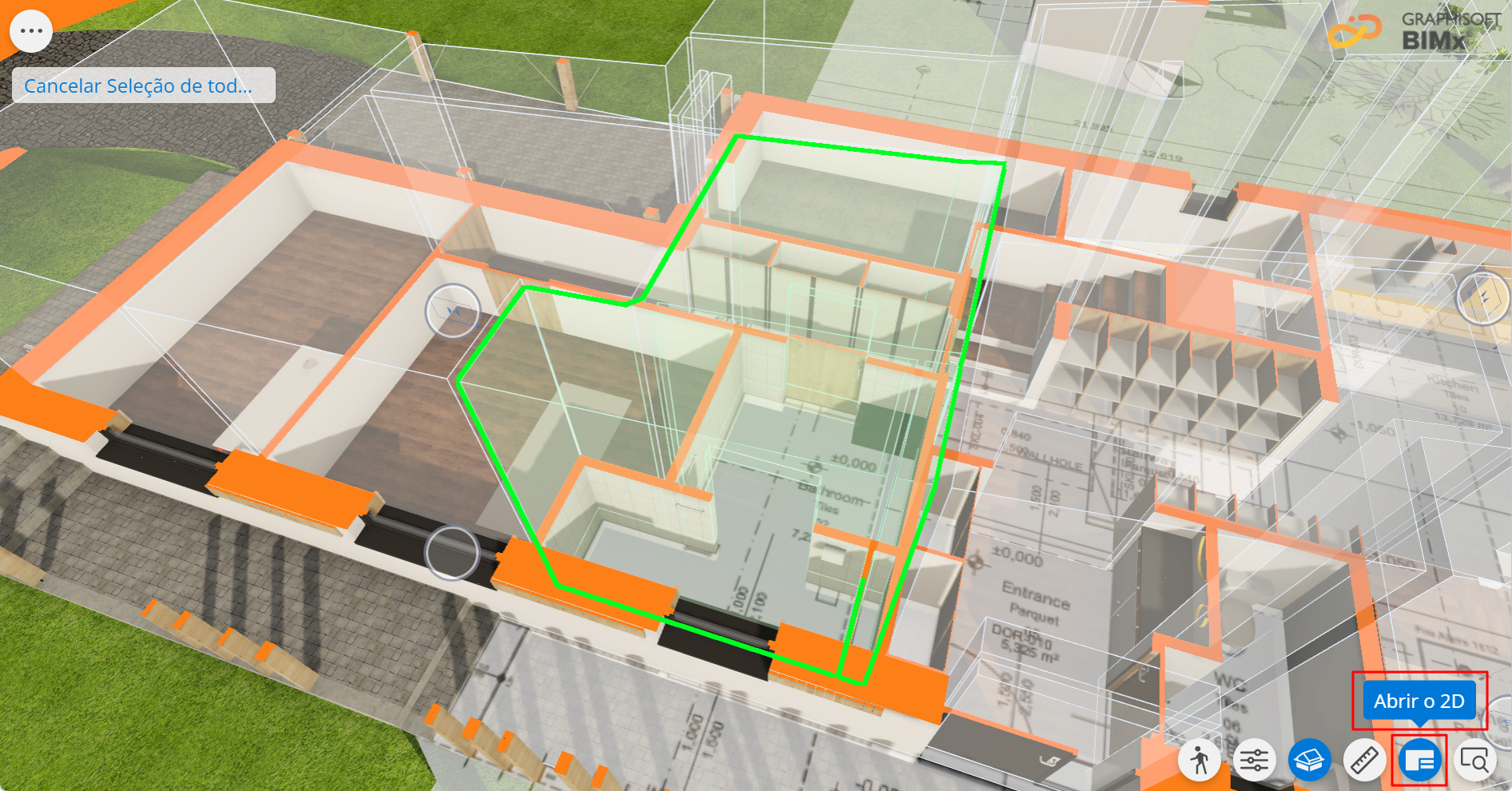

Para mudar a exibição de uma Zona de 3D para 2D, clique em Abrir em 2D no menu inferior direito.
