Definições de Visualização
Defina as definições de Campo de visão, Projecção Paralela, Sombreamento e Sol para o modelo 3D.

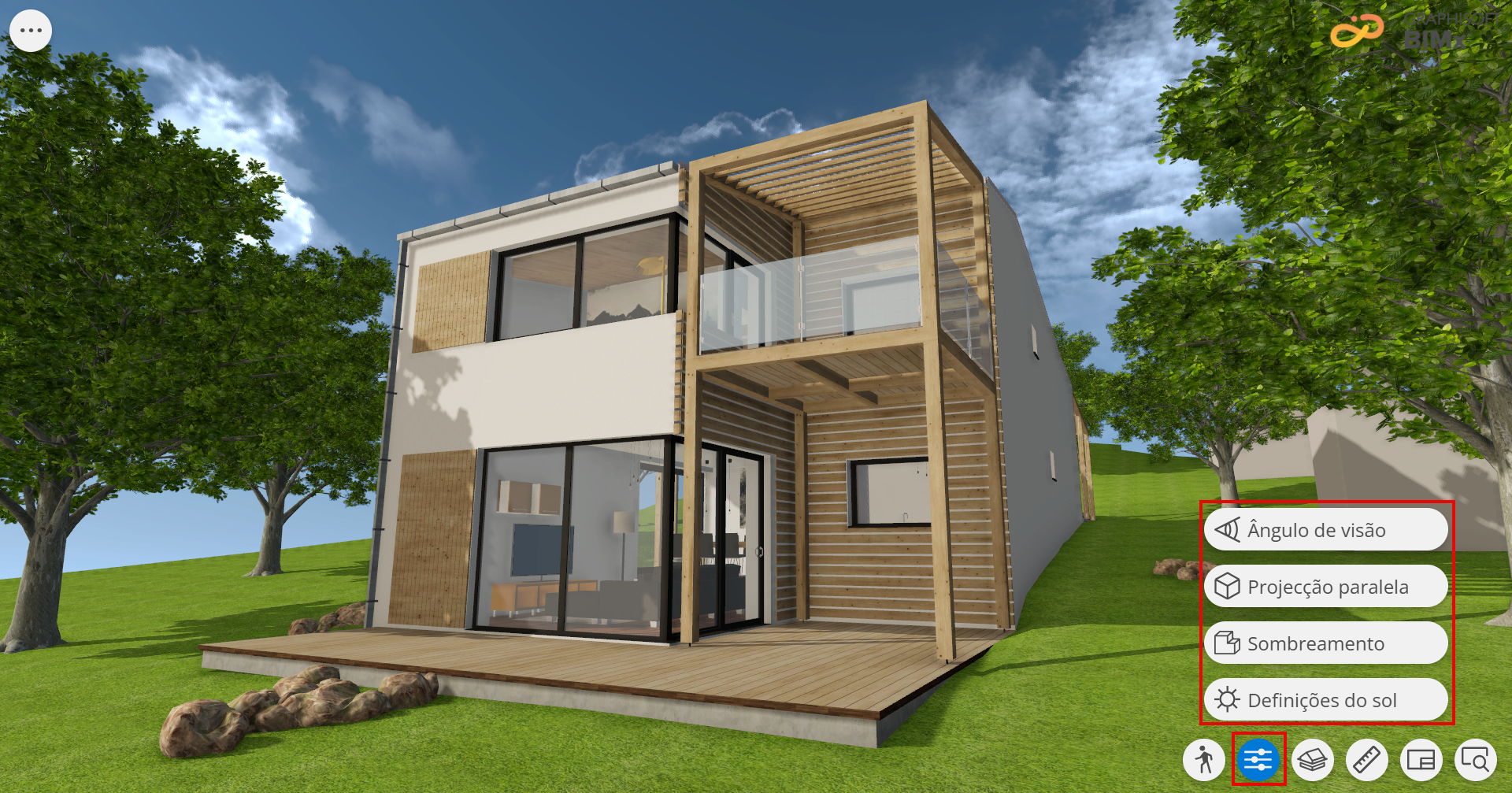

Clique em Definições de visualização na parte inferior do ecrã:
Campo de visão
Defina o ângulo de visão da câmara em 3D.

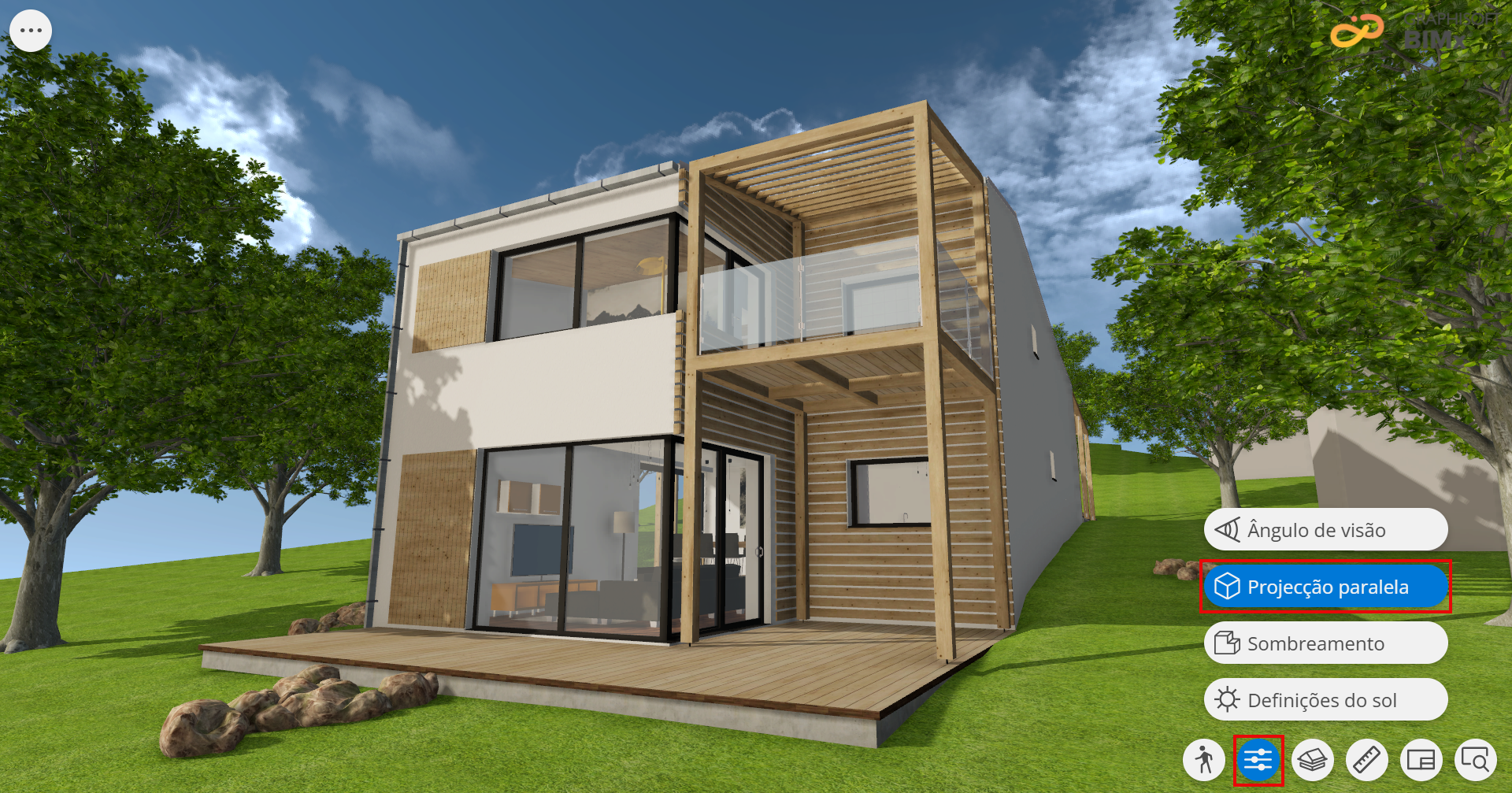

Projecção Paralela
Alternar entre projecção em Perspectiva e Paralela em 3D. A projecção paralela funciona com a navegação em Orbita, permitindo-lhe ver o edifício apenas do exterior.
Sugestão: Se fizer duplo clique ou duplo toque num elemento, o edifício será colocado em vista frontal. Isto ajudará a criar facilmente vistas de elevação/secção em axonometria. Pode combinar isto com um plano de corte, várias definições de sol por hora e guardar as suas vistas favoritas.
Ver também Configurações da aplicação BIMx
A projecção predefinida no BIMx depende das Definições de Visualização 3D definidas no Archicad. Os modelos 3D axonométricos exportados anteriormente serão abertos automaticamente na projecção paralela. As definições Gravidade, Ocultar cursor, Joystick e Cone de Visualização da câmara estão desactivadas na projecção Paralela.

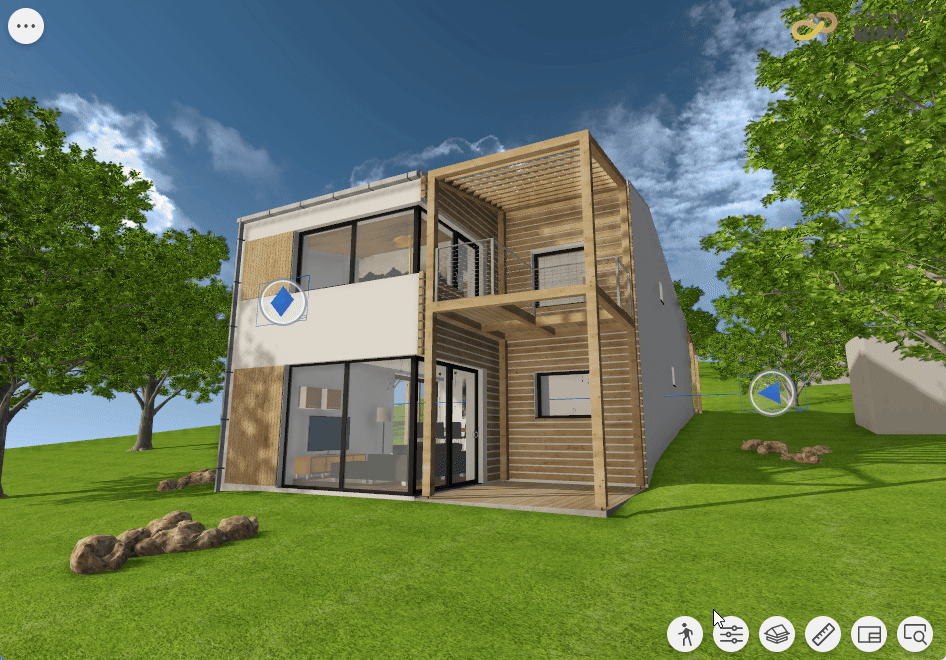

Sombras Próprias
Abra o modelo 3D e seleccione Sombreamento.
Veja o seu modelo com uma variedade de opções de sombreamento.

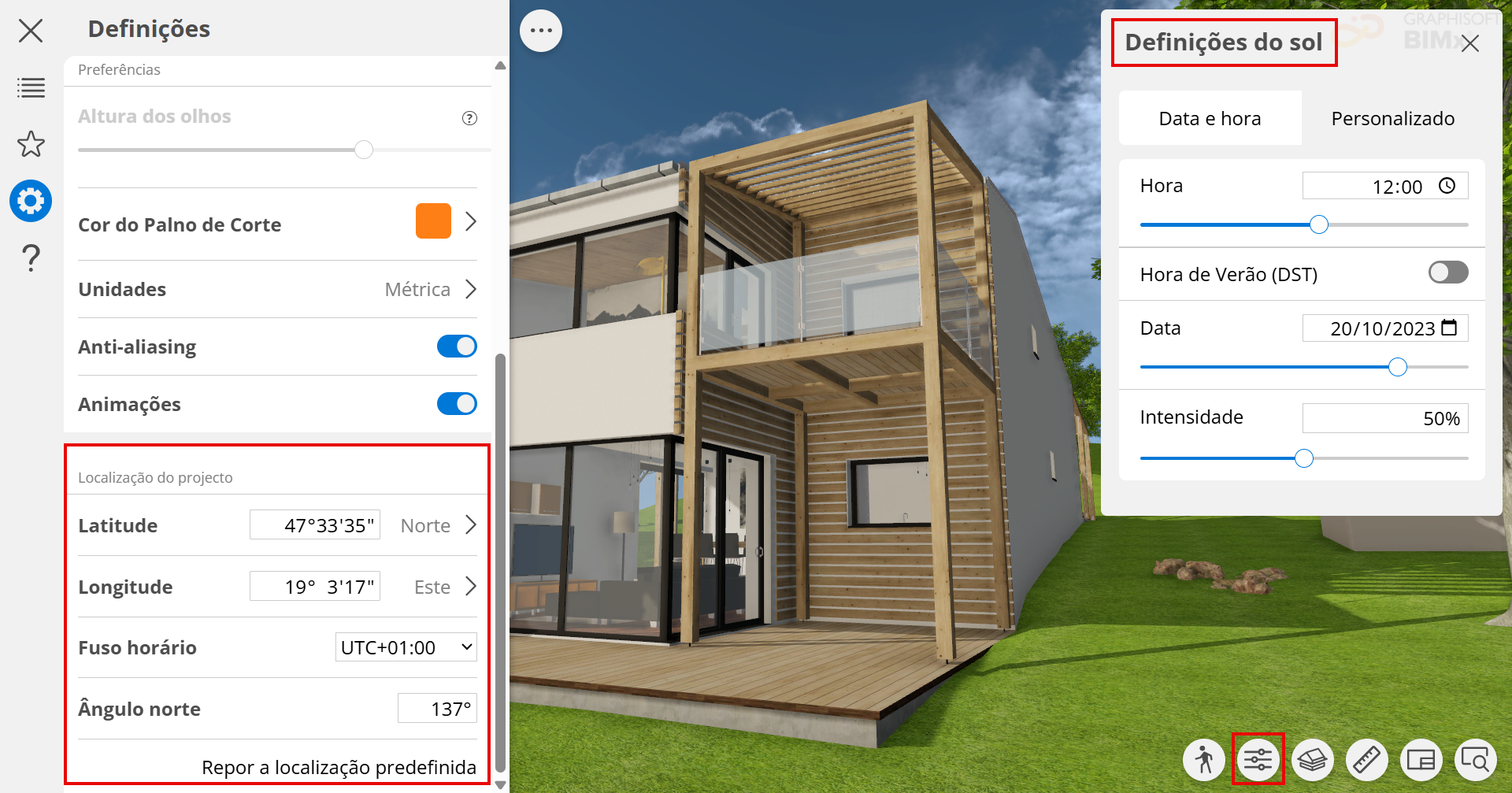

Definições do sol e localização do projecto
O BIMx utiliza automaticamente a localização real do projecto, com base nos seus dados de localização definidos no Archicad. Esta informação de localização é apresentada nas Definições BIMx, mas também a pode editar, se necessário.
Defina as definições do sol - por data e hora ou definindo uma posição solar personalizada. Desta forma, pode visualizar as sombras exactas que serão projetadas no seu edifício e nas áreas vizinhas, com base na localização do projecto.
Se guardar vistas 3D ou percursos de câmara para o BIMx com definições solares de data e hora (em vez de personalizadas), a palete de definições solares é aberta no separador "data e hora" por pré-definição.
Utilize o selector para demonstrar os efeitos desde o nascer ao pôr-do-sol.
Ver também o artigo do site Community sobre o Posicionamento exacto do sol no BIMx Mobile.

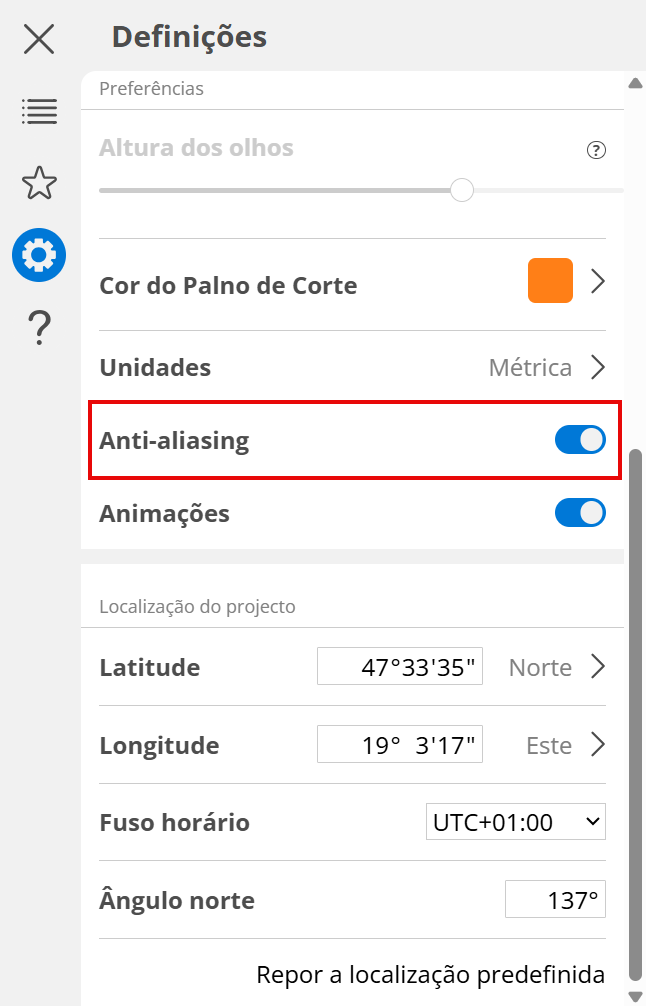

Anti-aliasing
O efeito de anti-aliasing está activado por predefinição para garantir que as arestas são mais suaves nas vistas 3D do BIMx.
O anti-aliasing pode afetar o desempenho. Se sentir que a navegação está lenta, tente desativar o anti-aliasing no menu Definições.

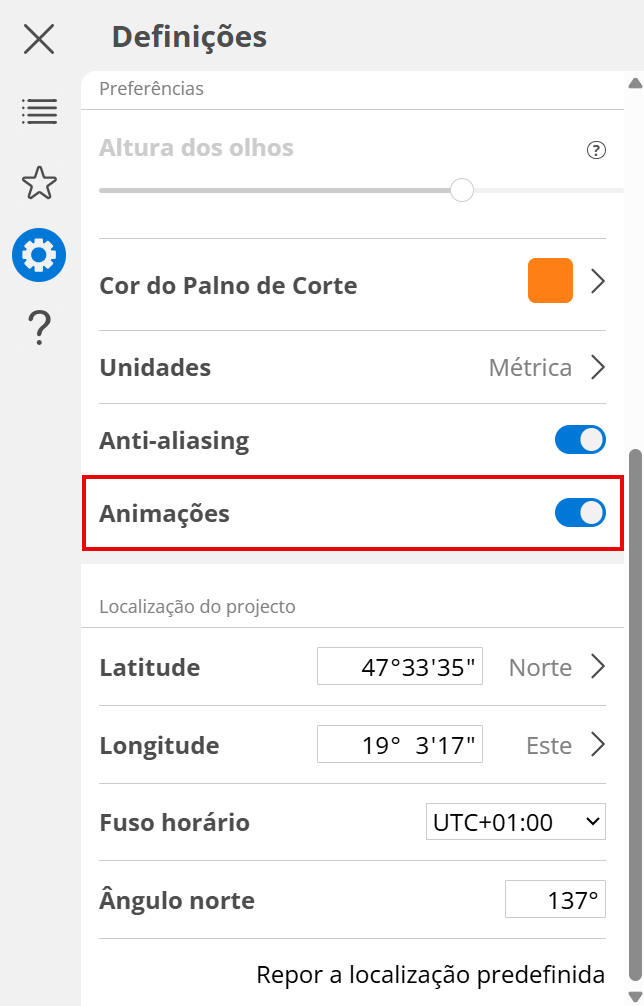

Animações
As transições são animadas automaticamente ao alternar entre 2D e 3D, ao navegar entre pontos de vista 3D predefinidos (como Favoritos, itens da Galeria ou Ajustar à vista) e ao alternar entre projecção paralela e perspectiva.
Para acelerar o seu fluxo de trabalho e alternar entre vistas instantaneamente, desactive a opção Animações.
