Mostrar em 3D: Layout no contexto do modelo 3D

Veja os layouts 2D no contexto do modelo 3D

Clique em Mostrar em 3D a partir da lista de alvos de um Marcador ou do botão Mostrar em 3D no canto inferior esquerdo.

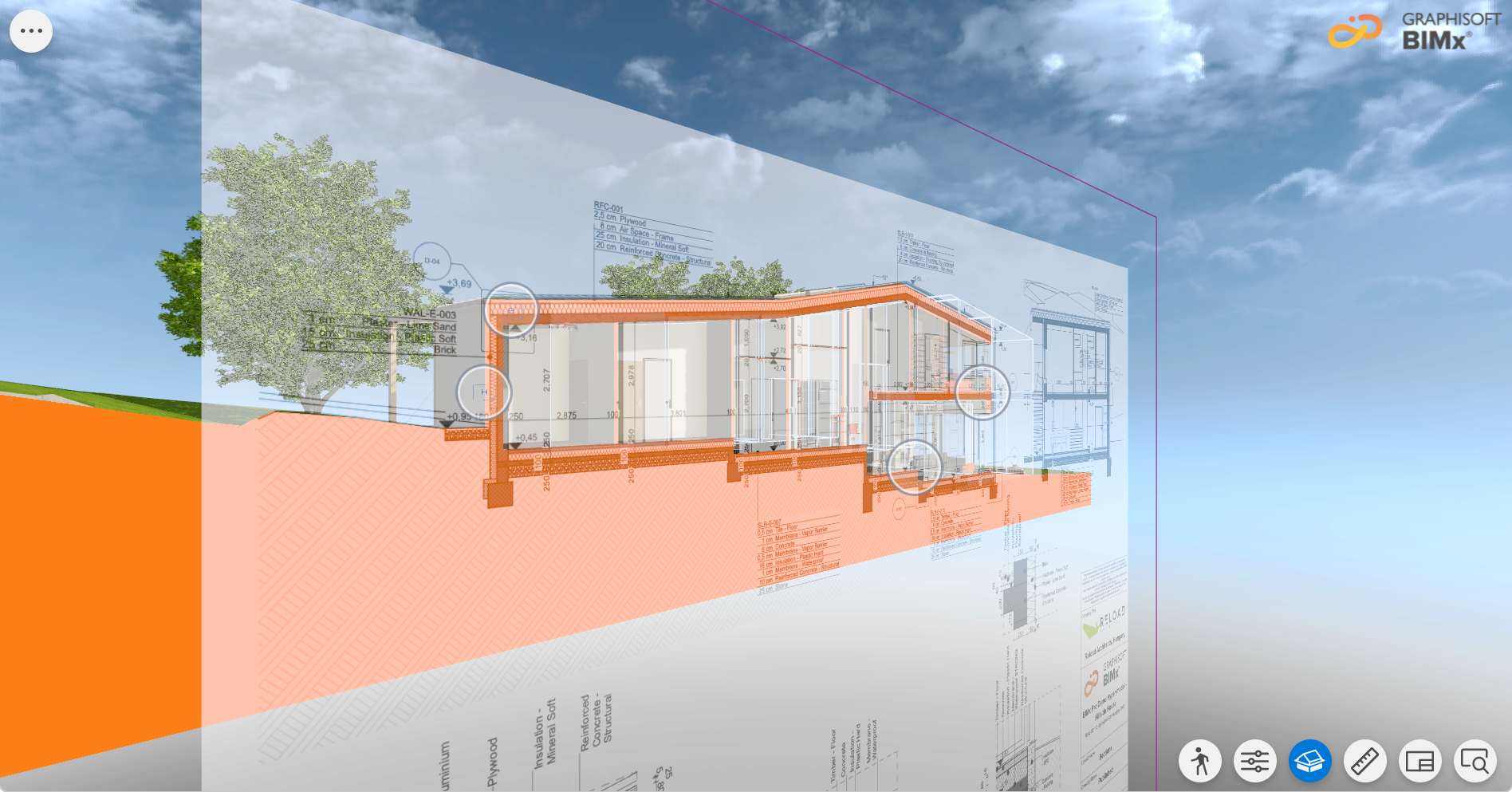

O modelo 3D abre-se, com o Layout sobreposto, e é cortado horizontal ou verticalmente, dependendo do tipo de vista.

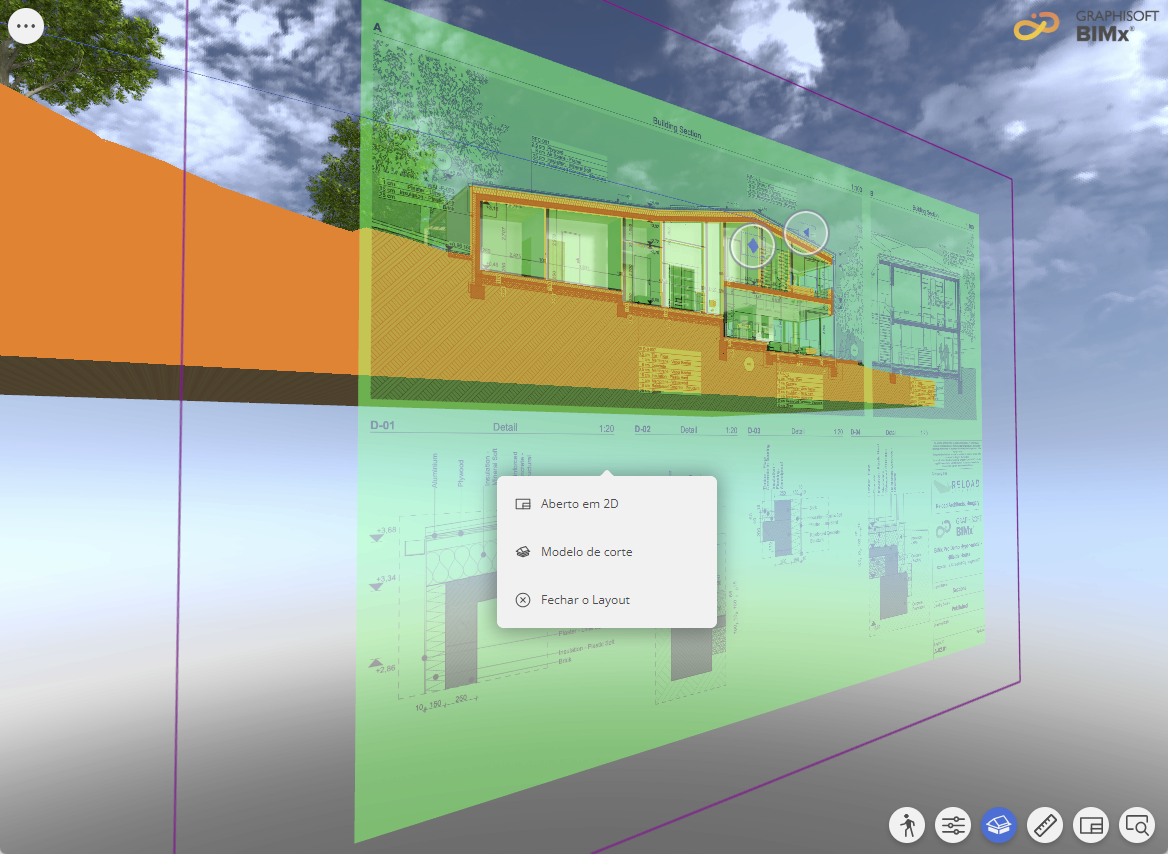

• Clique no Layout
• Depois de seleccionado (verde), pode arrastá-lo para a frente e para trás
• Clique com o botão direito do rato no layout fantasma verde para ver o menu de contexto:


  • Abrir em 2D o Layout
  • Cortar modelo para criar um plano de corte 3D temporário
    Nota: Ao clicar na moldura, selecciona-se o plano de corte em si (não o fantasma). Clique com o botão direito do rato para aceder ao menu de contexto do plano de corte com os comandos Rodar e Off. Ver mais sobre o plano de corte aqui: Plano de corte no modelo 3D (atalho: C)
  • Fechar Layout nesta vista
