Utilizar Vegetais para Prevenir Intersecções
Pode utilizar Vegetais para controlar intersecções de elementos.
Elementos intersectantes que pertençam ao mesmo Grupo de Intercepção de Vegetais se conectarão entre si, desde que desenhados correctamente.
Elementos de Grupos de Intercepção de Vegetais diferentes não se conectarão.
Excepção para 0: os Elementos no grupo de intercepção 0 (estejam ou não em vegetais diferentes) NÃO se intersectam.
Por defeito, todos os Vegetais estão atribuídos ao Grupo 1, por isso todos os elementos intersectantes serão unidos de acordo com as regras de ligação normais do ARCHICAD.
Editar Número de Grupo de Intersecção do Vegetal

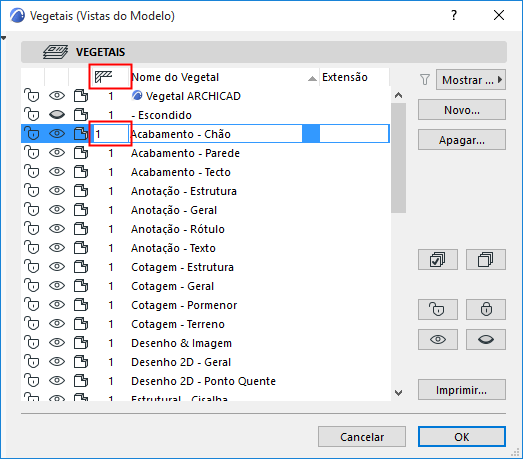

Vá para o painel Vegetais das definições de Vegetais (Documentação > Vegetais > Vegetais)
Edite o valor sob o ícone de intersecção. Todos os elementos neste Vegetal usam este Grupo de Intersecção de Vegetais.
Nota: Os números de Intersecção de Vegetais não estão relacionados com as prioridades dos elementos; eles servem apenas como etiquetas ou rótulos (p. ex., 1 ou 2) para agrupar elementos.
Nota: dois elementos que estejam ambos definidos para o grupo de intersecção 0, NÃO irão intersectar.
Impedir Ligações de Elementos: Atribuir Grupos de Intersecção de Vegetais Separados
Pode querer impedir ligações de elementos - por exemplo, para mostrar os detalhes de paredes compostas. Neste caso, coloque as paredes intersectantes em vegetais diferentes, e atribua a um deles um número do Grupo de Intercepção de Vegetais diferente.

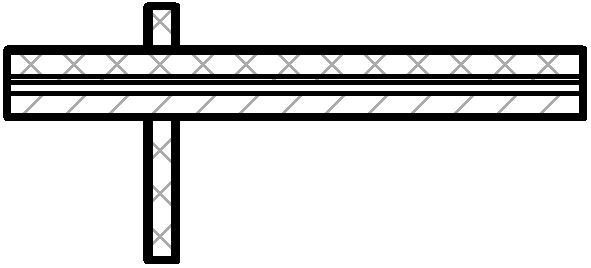

Vegetais de Parede Dispõe de Números de Grupo de Intercepção Diferentes: Sem Conexões

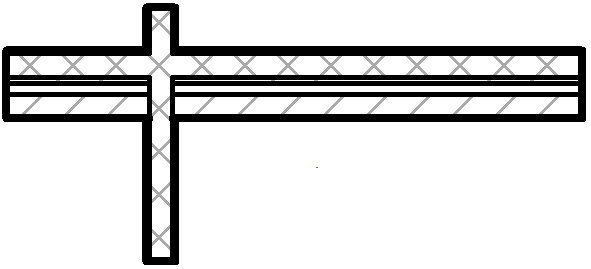

Vegetais de Parede Dispõe de Números de Grupo de Intercepção Idênticos: Paredes Vinculadas
Nota sobre a Intercepção com um Vegetal Escondido: os Elementos do mesmo grupo de intercepção unem-se correctamente, mesmo que um dos vegetais esteja escondido. Isto pode resultar em linhas "em falta", que indicam uma intercepção com um elemento ou um vegetal escondido. Para evitar esta situação, seleccione um dos Vegetais, em Definir Vegetais, e atribua-lhe outro grupo de intercepção.
