No ARCHICAD, como em qualquer sistema de coordenadas, todas as medidas se fazem em relação a uma origem. A localização da origem é sempre interpretada como (0, 0).
O ARCHICAD define três origens de sistemas de coordenadas:

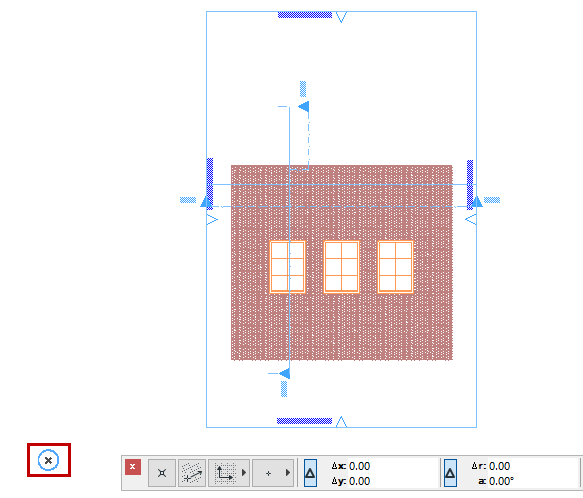

A Origem do Projecto é uma localização constante, que se mantém fixa durante todo o seu Projecto. A Origem do Projecto do sistema coordenador marcado com um X, está próximo do canto inferior esquerdo da janela Planta, quando utiliza a vista por defeito do ficheiro-tipo original. (A Palete de Coordenadas mostra as coordenadas como (0, 0).
Na Planta e noutras vistas 2D, a Origem é sempre marcada com um X.

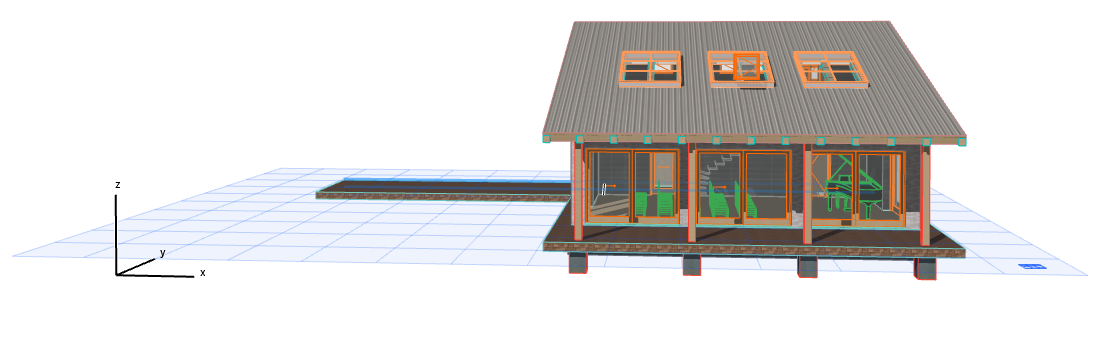

Nas Vistas 3D, as origens e os eixos X, Y e Z são representados por espessas linhas pretas.

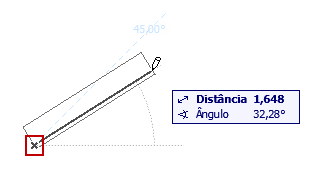

A Origem da Edição aparece automaticamente quando clica para iniciar a introdução. É uma origem temporária que aparece como um x apenas durante as operações de desenho e edição.
No Orientador, as coordenadas são medidas a partir da Origem da Edição por defeito: estas são Coordenadas Relativas.
Nota: utilize o menu Orientador, na barra de ferramentas Standard para activar ou desactivar a preferência Coordenadas Relativas no Orientador.
Origem do Utilizador
Por defeito, a Origem do Utilizador está localizada na Origem de Projecto. Pode ser deslocada para qualquer sítio, permitindo-lhe posicionar o ponto zero em qualquer lugar.

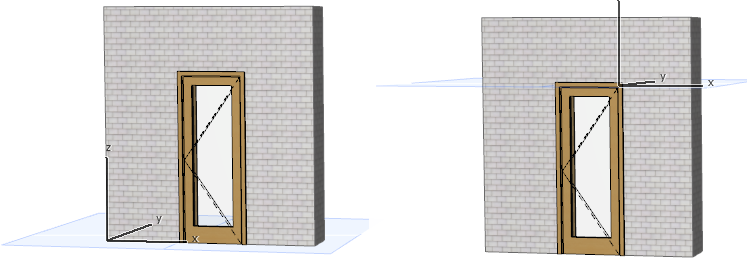

Existem três formas de reposição da Origem do Utilizador:
•Em qualquer vértice do elemento: clique em Alt + Shift (Mac: Opt + Shift).
•Em qualquer local numa janela do modelo: clique no botão Deslocar Origem do Utilizador a partir da barra de ferramentas Standard (ou da palete Coordenadas), depois clique em qualquer ponto na janela. A origem é imediatamente posicionada.
Ver também Plano de Edição na Janela 3D.
•Utilize um ponto Referência de Vínculo como Origem do Utilizador:

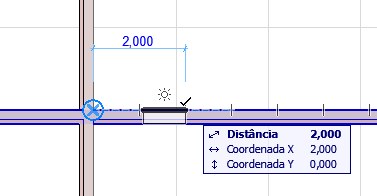

Quando vincula para uma Referência de Vínculo durante a introdução, a Origem do Utilizador é automaticamente relocalizada para o ponto de Referência de Vínculo mais próximo. Aparece um X azul temporário, a indicar a Origem do Utilizador para a introdução actual.
Nota: se recolocou manualmente a Origem do Utilizador, a Referência de Vínculo não é utilizada como uma Origem do Utilizador.
Retornar Origem do Utilizador para a Posição por Defeito
Para recolocar esta Origem do Utilizador na Origem do Projecto, faça um duplo clique no botão Origem do Utilizador, na barra de ferramentas Standard.
