Guias de Vínculo são arcos e linhas temporários que aparecem juntamente com os elementos existentes, para ajudarem na colocação precisa do elemento.
Ao contrário das Guias, as Guias de Vínculo são temporárias e desaparecem automaticamente quando o cursor já não está próximo. Contudo, pode fazer com que uma Guia de Vínculo permaneça no local ao colocar-lhe um pin.
Também pode controlar quais são as Guias de Vínculo que vão aparecer, marcando determinados pontos ou arestas como as Referências de Vínculo.
Consulte as secções abaixo sobre como utilizar Guias de Vínculo:
Proteger a Introdução na Guia de Vínculo
Para limitar a sua introdução na Guia de Vínculo pretendida, dispõe das seguintes opções:
•Prima Shift durante a introdução
•A partir do menu de contexto, utilize Restringir à Guia/Guia de Vínculo
Activar/Desactivar a Função Guias de Vínculo
Para activar/desactivar Guias de Vínculo, dispõe das seguintes opções:
•clique na opção Guias de Vínculo e Pontos na barra de ferramentas Standard
•utilize o comando Guias de Vínculo na barra de ferramentas pendente
•utilize Visualização > Guias de Vínculo
Activar as Referências de Vínculo
Para fazer com que as Guias de Vínculo apareçam em mais locais que são relevantes para a sua introdução, pode definir quaisquer arestas ou pontos como Referências de Vínculo.

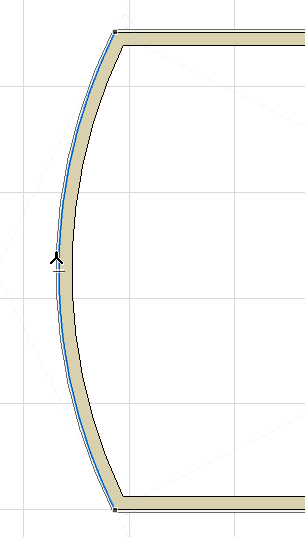

Active uma Referência de Vínculo (realce azul a aparecer de forma dinâmica) passando o curso sobre as arestas ou pontos do elemento:
Pode activar qualquer número de Referências de Vínculo simultaneamente. Assim que tiver definido as Referências de Vínculo, verá Guias de Vínculo adicionais a surgirem, as quais são relevantes para essas Referências bem como o seu vector de introdução actual.
Ver Guias de Vínculo Emergentes.
Novamente, para proteger o seu vector de introdução de qualquer Guia de Vínculo, prima Shift.
As Referências de Vínculo permanecem no lugar, mesmo que afaste o cursor, até efectuar uma das seguintes opções:
•completar a introdução
•clicar em ESC
•passar o cursor por cima da Referência de Vínculo existente até esta desaparecer, ou clicar em Q (ver Forçar Referência de Vínculo (Atalho), abaixo).
Forçar Referência de Vínculo (Atalho)
Clique em Q em qualquer aresta ou ponto para "Forçar Referência de Vínculo", para realçar, instantaneamente, uma aresta ou vértice como uma Referência de Vínculo (independentemente do temporizador no Ambiente de Trabalho).
Nota: o Atalho predefinido para este comando é a tecla L, mas ele pode variar em função da sua versão localizada do ARCHICAD.

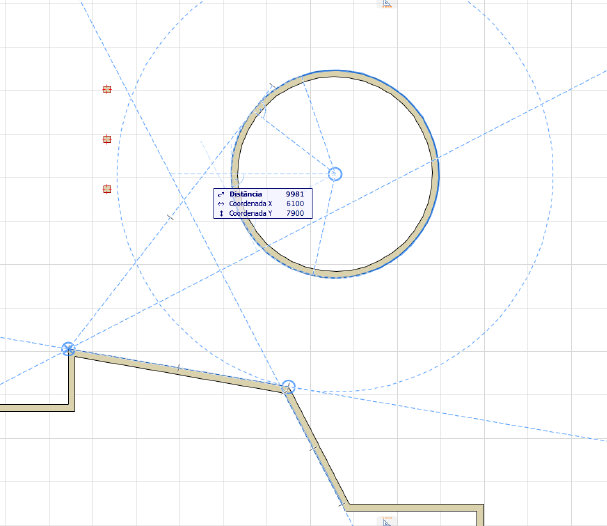

Durante a introdução, as Guias de Vínculo irão surgir como pop-ups automática e temporariamente.
Quais são as Guias de Vínculo que irão surgir?
•As Guias de Vínculo que estão relacionadas com a localização do seu cursor (por exemplo Horizontal/Vertical, Paralela à Grelha, um Ângulo Incremental fixo), dependendo do conjunto de opções em Opções > Ambiente de Trabalho > Introduzir Restrições e Guias.
•As Guias de Vínculo relativas a quaisquer Referências de Vínculo que tiver marcado e às relações entre estas Referências de Vínculo.
Onde aplicáveis, os ícones na Guia de Vínculo indicam a relação:
•Tangente
•Paralela
•perpendicular
•bissectriz do ângulo (se aplicável)
•a linha que liga dois pontos centrais dos círculos (se aplicável)
Fixar ou Colocar uma Guia de Vínculo Manualmente
Ao contrário das Guias de Vínculo que aparecem automaticamente, uma Guia de Vínculo fixa ou explicitamente colocada é infinitamente longa e permanecerá visível, sem desaparecer, até a introdução estar concluída - mesmo se afastar o rato.
Para fixar uma Guia de Vínculo de forma a que não desapareça até a introdução estar completa ou para colocar uma manualmente, dispõe das seguintes opções:

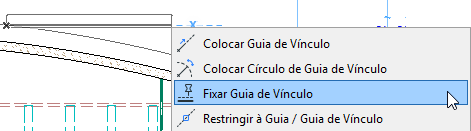

•a partir do menu de contexto de uma Guia de Vínculo existente, utilize o comando Fixar Guia de Vínculo:
•A partir do menu de contexto durante a introdução do elemento, utilize o comando Colocar Guia de Vínculo/Círculo de Vínculo:

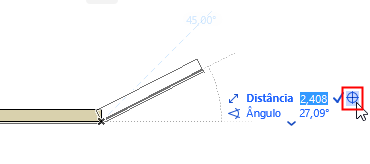

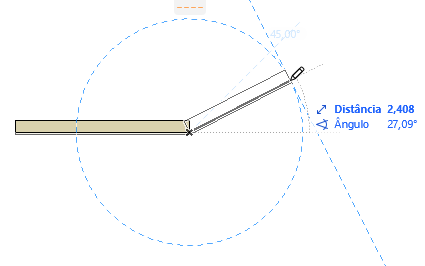

•Durante a introdução do Orientador clique no ícone tracejado no campo coordenada. O elemento editado, saltará, depois, para esse valor da coordenada e as Guias de Vínculo aplicáveis aparecerão.
Opções para as Guias de Vínculo e para as Referências de Vínculo

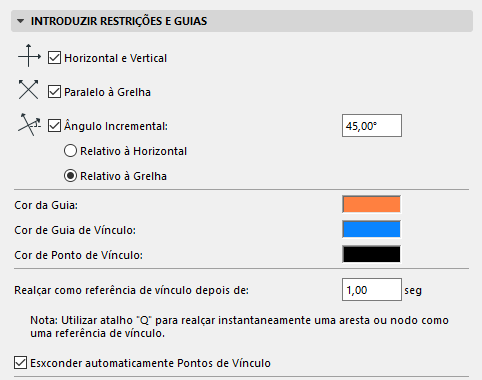

As opções para Guias/Referências de Vínculo são definidas em: Opções > Ambiente de Trabalho > Introduzir Restrições e Guias..
A cor da Referência de Vínculo é a mesma que a cor da Guia de Vínculo.
