Pontos de Vínculo no Vector Temporário

Pode visualizar os Pontos de Vínculo num vector temporário utilizado ao desenhar elementos. Este método pode ser activado com o ícone Ponto de Vínculo, incluído nos ícones de construção relativa na Janela de Controlo.

Ver Janela de Controlo.

No exemplo seguinte, vamos desenhar uma Parede, que começa a um quarto da distância entre dois limites de outras duas Paredes.

1.Comece por seleccionar a opção Divisões nas Definições de Pontos de Vínculo, depois introduza 4 como sendo o número de Divisões.

2.Verifique que o Vínculo à Guia está desactivado. (Visualização > Vincular à Grelha está desactivada.)

3.Active a ferramenta Parede.

4.Escolha o ícone Ponto Vínculo Especial na Caixa de Controlo e clique mesma para activar.

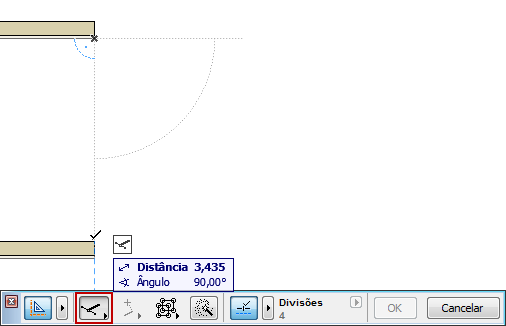

5.Desenhe o vector de referência de um ponto final da parede até a outro.

6.Os Pontos de Vínculo estão agora disponíveis ao longo do vector, em cada uma das quatro divisões, como o definido na Caixa de Controlo.

Clique na localização pretendida para começar a desenhar a nova Parede.
