Visualização do Plano de Edição

O Plano de Edição é visível por defeito na janela 3D. Para o esconder, utilize o comando em Visualização > Visualização de Plano de Edição.

Nota: independentemente do estado desta opção, o Plano de Edição será visualizado temporariamente, sempre que necessário: por exemplo, após seleccionar um plano para a introdução de uma Membrana Regulada.

Visualizar Plano de Edição apenas durante as operações de edição

1.Vá para Opções > Ambiente de Trabalho > Opções de Ecrã.

2.Seleccione a caixa para Visualizar Plano de Edição apenas durante as operações de edição.

Se marcar esta caixa, o Plano de Edição será apresentado apenas durante o período que se encontrar a editar activamente na janela 3D (desde que o comando de “Visualização de Plano de Edição” esteja activo.) Quando tiver concluído a operação, o Plano de Edição desaparece.

Plano de Edição 3D: Cor e Grelha

O Plano de Edição 3D possui um sistema de grelha que é o mesmo da Planta e reflecte o plano de coordenadas X-Y.

1.Active a Janela 3D.

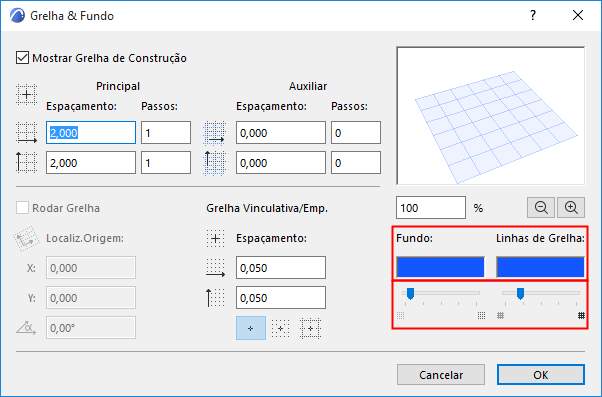

2.Vá para Visualização > Opções de Grelha & Plano de Edição > Grelha e Fundo para definir as suas preferências de grelha e cor.
