Utilize esta função (Edição > Dar nova forma > Ajustar Elementos a Lajes) para ajustar facilmente elementos (Paredes, Pilares ou Vigas horizontais) a níveis específicos de uma ou mais Lajes que se encontram acima e/ou abaixo dos mesmos.
1.Seleccione o(s) elemento(s) (Paredes, Pilares ou Vigas horizontais) a ser(em) ajustado(s).
Nota: se existir mais do que uma Laje acima ou abaixo do(s) elemento(s) seleccionado(s), deve também seleccionar a Laje em particular à qual pretende ajustar. Caso contrário, a Laje mais próxima será automaticamente considerada o alvo.
2.Utilize o comando Edição > Dar nova forma > Ajustar Elementos a Lajes.

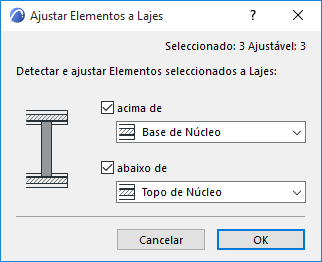

3.Na caixa de diálogo emergente, defina se pretende ajustar os elementos seleccionados à Laje que se encontra acima ou abaixo do(s) elemento(s), ou ambas. Mais uma vez, se seleccionar Laje(s), o ajuste vai ter como objectivo apenas a(s) Laje(s) seleccionada(s).

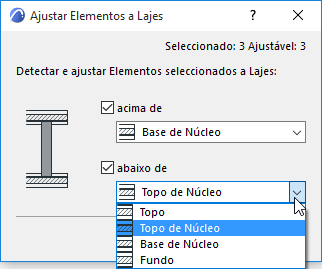

4.A partir dos menus drop-down, escolha o nível da Laje (topo ou base, ou - em caso de composições - Topo do Núcleo ou Base do Núcleo) ao qual ajustar o(s) elemento(s).
5.Clique em OK.
Nota: se uma Porta/Janela estiver vinculada à base de uma parede, o comando Ajustar Elementos a Laje vai automaticamente recalcular o afastamento para reter a posição da abertura.
Nota: o mesmo fluxo de trabalho encontra-se disponível através do comando Edição > Dar nova forma > Ajustar. Nesse caso, tem de seleccionar os elementos a serem ajustados, depois clicar na Laje alvo. (O cursor indica que está a clicar numa Laje, conforme ilustrado abaixo.) A caixa de diálogo Ajustar Elementos a Lajes aparece e o fluxo de trabalho continua conforme descrito acima. (Elementos são ajustados apenas à Laje em que clicou.)
Ajustar Elementos a Lajes: Exemplo

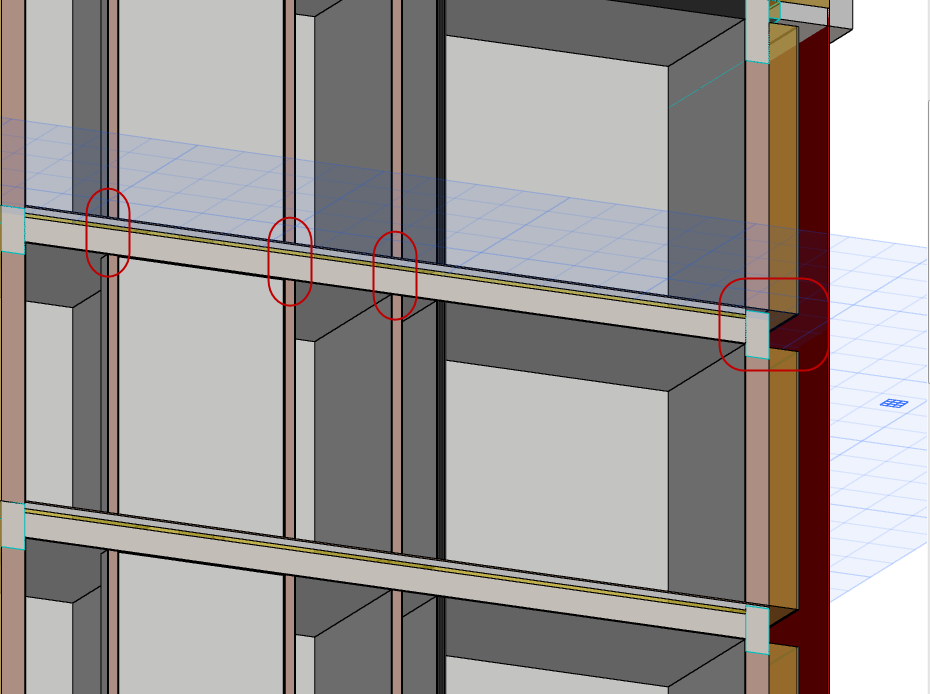

Neste projecto, existem problemas nas junções das Paredes às Lajes: as Paredes internas estendem apenas até o topo da alcatifa, enquanto as Paredes (de perfil) externas possuem intervalos.
O comando Ajustar Elementos a Lajes pode ajudar.
1.Seleccione todas as Paredes.
2.Utilize o comando Ajustar Elementos a Lajes e defina as opções para "Base do Núcleo" e "Topo do Núcleo". Desta forma, as Paredes no topo das Lajes serão estendidas para alcançar o núcleo da Laje.
3.Como resultado, as Paredes divisórias internas estão agora correctamente ligadas às Lajes.
As paredes perfiladas, externas continuam a ser um problema: cada uma tem de interceptar a Parede acima da mesma sem parar na base do núcleo da Laje.

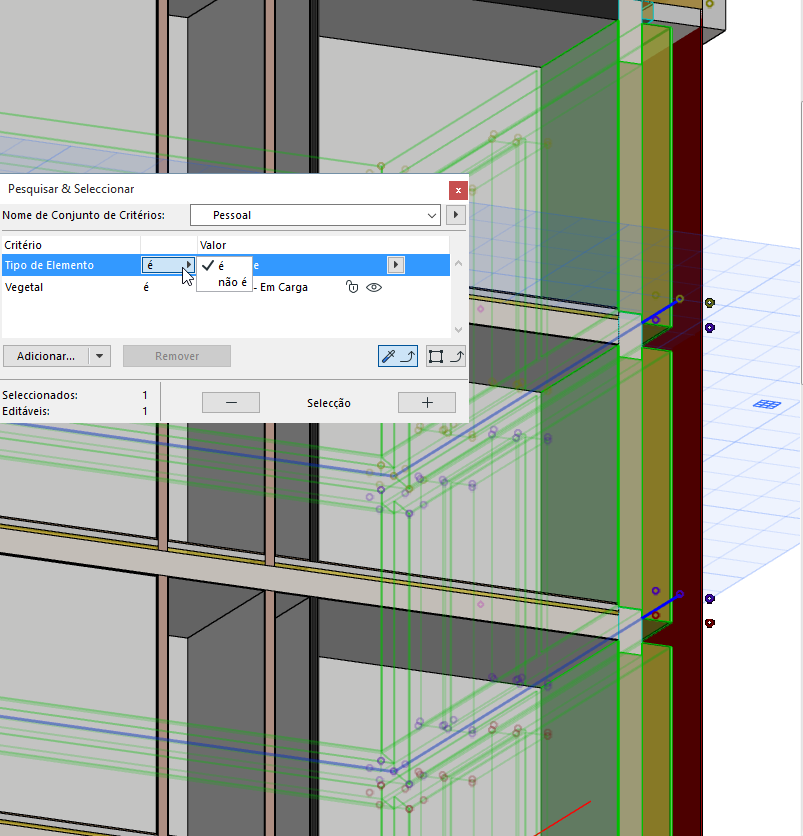

4.Utilize Pesquisar & Seleccionar para seleccionar apenas as Paredes externas.
5.Mais uma vez, utilize Ajustar Elementos a Lajes, porém desta vez, todas as Paredes seleccionadas devem estender para cima, até ao tipo do núcleo da Laje, para eliminar os intervalos.

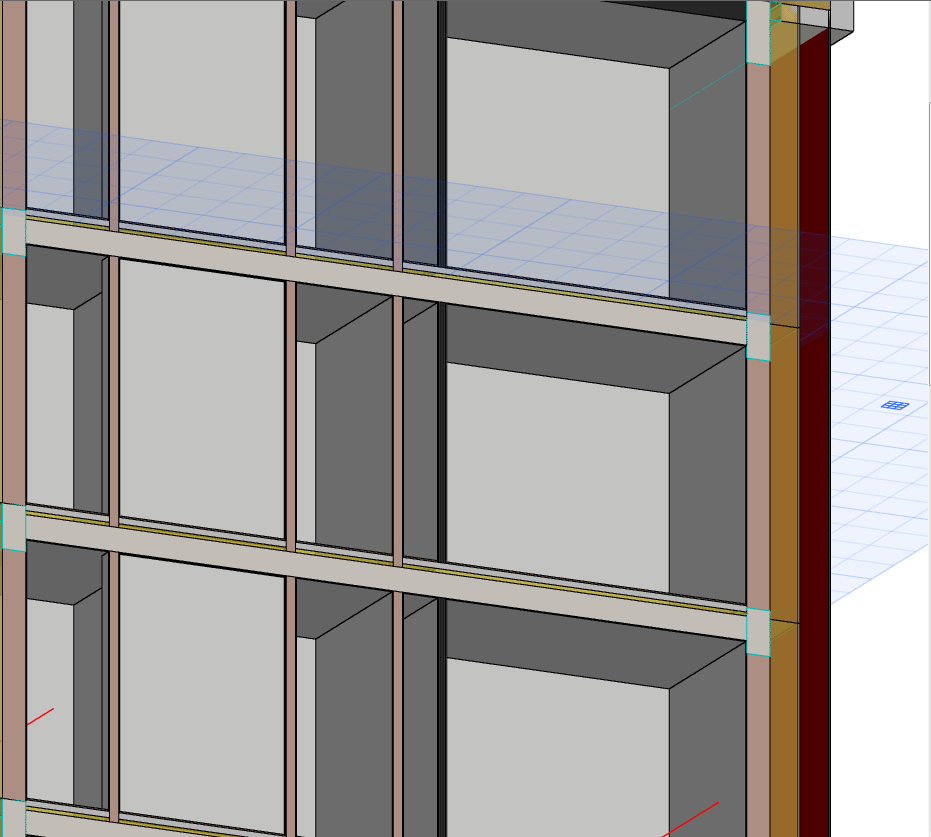

6.Agora as Paredes externas estão, também, correctamente ligadas.
