Cortar Elementos Utilizando a Tesoura
Utilize o comando Cortar para remover a parte de um elemento que se estende para além do seu ponto de intersecção com outro elemento ou para recortar parte do elemento entre dois pontos de intersecção.
Os elementos passíveis de corte são as Paredes, Vigas, Linhas, Círculos, Arcos e Splines.
Proceda do seguinte modo:
•Seleccione o comando Edição > Nova Forma > Cortar, ou pressione a tecla Ctrl (Windows) ou Cmd (Mac).

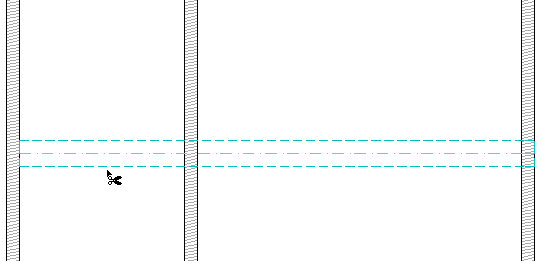

•Aparece o cursor Tesoura. Mova-a para um elemento passível de corte e clique o segmento que pretende cortar.
Nota: na Janela 3D, pode também clicar numa superfície de uma Parede ou de uma Viga para a cortar.
•O segmento clicado do elemento entre os dois pontos de intercepção mais próximos será apagado.

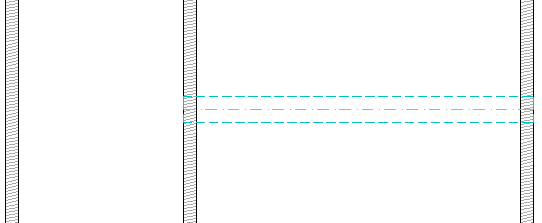

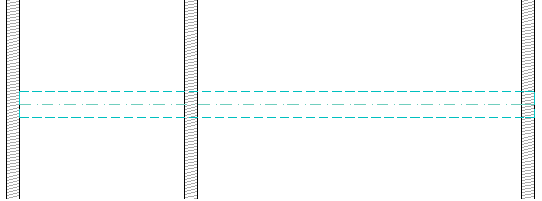

Por exemplo, aqui iremos cortar parte da viga - a parte que recai sobre as primeiras duas paredes na esquerda.
