Adicionar Vértices ao Elemento

Pode adicionar novos vértices aos elementos utilizando a palete de contexto.

Acrescentar um vértice a um elemento linear recto cria um elemento adicional.

Acrescentar um vértice a um elemento poligonal aumenta o número de arestas.

Na Janela 3D, só é possível adicionar vértices a elementos poligonais.

Para adicionar um vértice a um elemento:

1.Seleccione o elemento.

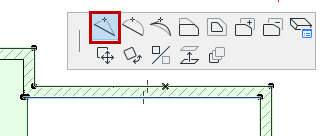

2.Clique numa aresta do elemento para abrir a palete de contexto.

3.Seleccione o ícone Inserir novo Vértice.

4.Clique para definir a localização do novo vértice.

Para inserir um novo vértice sem mover o cursor, faça duplo clique no local desejado da aresta do polígono. (A opção Inserir Vértice tem que estar activa na palete de contexto.)

Nota: não pode adicionar um novo vértice a um elemento curvo ou segmento; se clicar em Inserir Novo Vértice no elemento curvo, o elemento curvo irá ser endireitado.
