Definir Ângulo da Aresta da Laje Personalizado e Superfície da Aresta

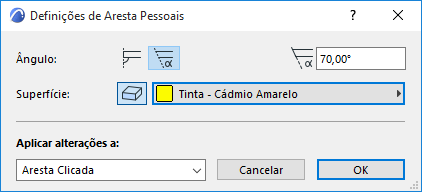

Para personalizar um ângulo da aresta da laje e aplicar uma superfície personalizada à(s) aresta(s) de uma laje e/ou aos seus vãos, seleccione a laje (o apenas o seu vão) e clique na aresta com o cursor Mercedes para abrir uma palete de contexto. Seleccione o ícone Definições de Aresta para abrir a caixa de diálogo.
Personalizar Ângulo da Aresta da Laje
Angulo: escolha um ângulo (Vertical ou Personalizado) para a aresta da laje. Se seleccionar o ângulo personalizado, introduza o valor do ângulo desejado no campo à direita.

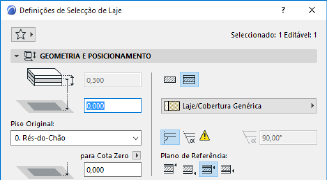

Se, aqui, aplicar um ângulo da aresta diferente do ângulo de remate definido por defeito (nas Definições da Laje), o Painel Geometria e Posicionamento das Definições da Laje irá indicar que foi aplicado um ângulo de aresta personalizado.
Se, mais tarde, alterar a definição do ângulo da Aresta nas Definições da Laje com a caixa de diálogo ainda aberta, o fragmento amarelo (indicando "aresta personalizada") ganha uma sombra vermelha. Isto significa que o ângulo da aresta da Laje se vai alterar: pretende aplicar esta alteração também às arestas do ângulos personalizados também? Se sim, seleccione a opção no fundo das Definições de Laje (Aplicar alterações aos planos/arestas personalizados também). Se não seleccionar esta opção, os seus ângulos da aresta personalizados permanecem da forma que os definiu.
Superfície da Aresta da Laje Personalizada
Nota: Por defeito, o material da Superfície aplicado a uma aresta da Laje deriva do Material de Construção atribuído à Laje. Pode sobrepor todas as superfícies de aresta da Laje, usando o controlo no Painel de Modelo das Definições da Cobertura. Personalizar Definições Aresta oferece um outro modo de personalizar a superfície de qualquer uma ou mais Arestas da Laje.
Superfície: Clique no botão de sobreposição de Superfície e, depois, seleccione uma superfície personalizada para a(s) aresta(s) da laje.

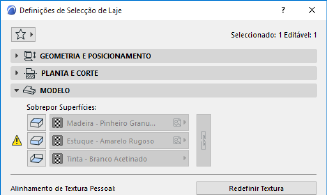

Se aplicar, aqui, uma superfície a qualquer aresta que seja diferente da superfície da aresta definida no Painel de Modelo das Definições da Laje (ou Material de Construção), o Painel de Modelo irá indicar (com um fragmento amarelo) que foi aplicada uma superfície de aresta personalizada.

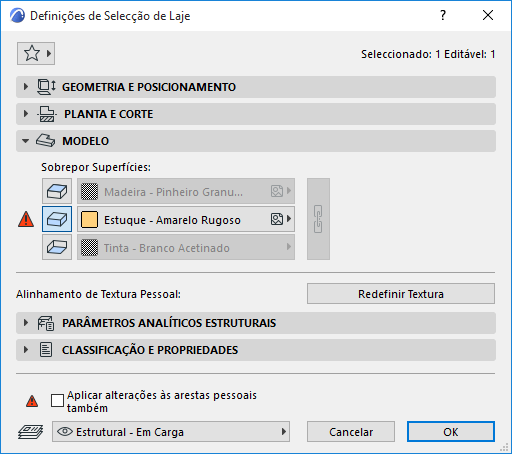

Se sobrepuser a superfície da aresta da Laje nas Definições da Laje com a caixa de diálogo ainda aberta, o fragmento amarelo (indicando "aresta personalizada") ganha uma sombra vermelha: isto significa que a definição da aresta geral da Laje se vai alterar: pretende aplicar esta sobreposição a todas as arestas, incluindo a(s) aresta(s) personalizada(s)?
Se sim, seleccione a opção no fundo das Definições de Laje (Aplicar alterações aos planos/arestas personalizados também). Se não seleccionar esta opção, as suas superfícies da aresta personalizadas permanecem da forma que as definiu.
Aplicar Alterações

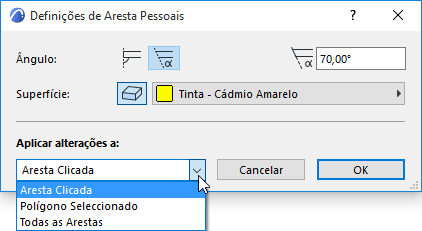

Aplicar alterações a:
•A Aresta Clicada irá aplicar as opções que escolher abaixo (ângulo, superfície) apenas à aresta em que clicou ao abrir a palete de contexto.
•O Polígono Seleccionado irá aplicar as opções seleccionadas apenas às arestas da laje ou apenas às arestas do vão, consoante o que estiver seleccionado.
Ver Seleccionar Vão de Laje, em baixo.
•Todas as Arestas irá aplicar as opções seleccionadas a todas as arestas da laje, bem como a todas as arestas dos seus vãos. (Se a laje seleccionada não tiver vãos, Polígono Seleccionado e Todas as Arestas têm o mesmo efeito.)
Para personalizar a aresta ou ângulo do Vão de Laje, tem de seleccionar o vão, e não toda a laje.
Para garantir que seleccionou o vão, certifique-se de que a Etiqueta de Informações indica "Polígono interior de" para a Laje seleccionada:
Para aplicar os valores personalizados apenas ao vão, seleccione Polígono Seleccionado do pop-up Aplicar Em.
