Cortar Zona para Outro Elemento

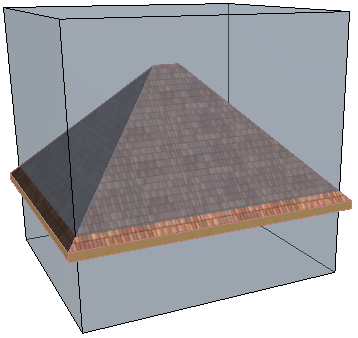

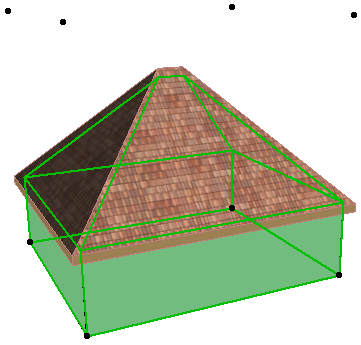

As Zonas podem ser cortadas para coberturas plano-simples, lajes e vigas com o comando Modelação > Extras de Cobertura > Cortar Zona.

Pode também seleccionar um elemento (Cobertura, Laje, Parede, Pilar, Viga, Parede Cortina ou Objecto) e cortar uma Zona para a mesma, se o elemento se projectar dentro da Zona ou seleccione uma Zona e depois seleccione quais os tipos de elementos para os quais o pretende cortar.

Nota: A Zona 3D será cortada por qualquer elemento multi-pisos que intersecte, em qualquer piso.

Nota: O comando Cortar Zona consegue apenas cortar para coberturas plano-simples. Se tiver uma cobertura multiplanos, pode antes utilizar a função de cortar associativa.

Ver Cortar Elementos pela Cobertura/Membrana.

Quando corta uma zona para cobertura plano-simples, existe uma opção que permite ignorar as aberturas (ou seja, incluir qualquer abertura na cobertura com o objectivo de delimitação da zona.)

Pode optar entre cortar a base ou o topo dos espaços das zonas. Verifique as caixas correspondentes para definir quais os elementos que pretende cortar para a zona.

O corte será executado, clicando em Cortar na caixa de diálogo.

Se tiver seleccionado apenas um tipo de elemento de corte (p. ex., uma Cobertura), todas estas opções ficam inacessíveis.

Os cortes do espaço da zona podem ser desfeitos seleccionando o espaço da zona cortada e premindo o comando Desfazer Todos os Cortes do menu de contexto da Zona seleccionada, ou em Modelação > Extras de Cobertura.

Nota: pode também optar por anular o Corte, quando actualizar Zonas modificadas.

Para mais informações, veja Actualizar Zonas.
