Configurar Padrão de Grelha nas Definições do Esquema
NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
Utilize a página Esquema das Definições de Parede Cortina para configurar um padrão de Grelha antes de colocar a Parede Cortina.
Nota: outra abordagem possível é a colocação de uma cercadura de Parede Cortina vazia e definir o padrão graficamente. Ver Criar Padrão de Grelha Graficamente.
Existem três opções principais de Distribuição de Padrão para ambas as linhas e colunas:
•Tamanho Fixos
•Melhor Divisão
•Número de Divisões
Cada lógica é descrita abaixo.
Tópicos desta secção:
Linhas e Colunas de Tamanho Fixo
Definir Preenchimento para o "Restante" (Linha e/ou Coluna de Tamanho Fixo)
Distribuição de Padrão "Melhor Divisão"
Origem de Padrão (para padrões de Tamanho Fixo)
Linhas e Colunas de Tamanho Fixo

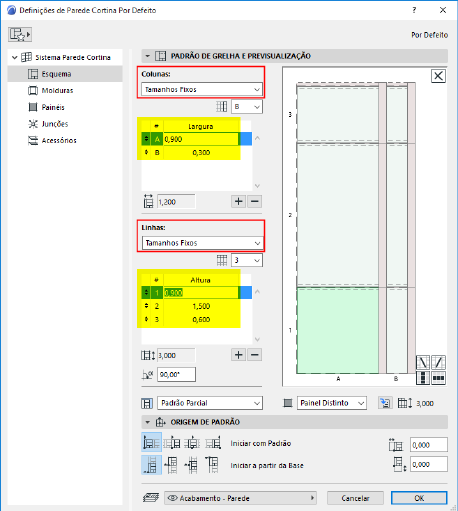

Para as Linhas e/ou Colunas do Esquema: escolha a opção Tamanhos Fixos. (Esta lógica de Distribuição de Padrão é a mesma de versões anteriores à 22 do ARCHICAD. Defina cada Largura de coluna e/ou Altura de linha para um tamanho exacto.)

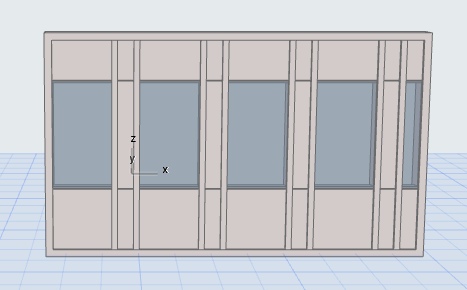

A Parede Cortina resultante em 3D, com linhas e colunas de tamanho fixo:
O padrão fixo é repetido em toda a extensão da Cercadura e depois recortado.
Definir Preenchimento para o "Restante" (Linha e/ou Coluna de Tamanho Fixo)

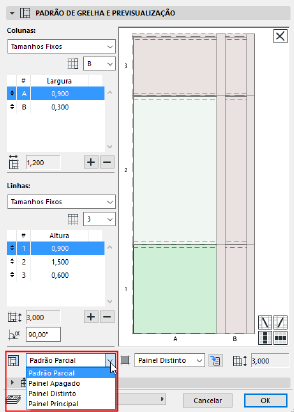

Se Colunas ou Linhas estiver definido para Tamanhos Fixos, utilize o controlo "Preencher com" para definir o que fazer com o "restante" no interior da Cercadura, se o fim do padrão não coincidir com a Cercadura.
•Padrão Parcial recorta o padrão onde este cai, no fim da Cercadura da Parede Cortina.
•Ou escolha Classe de Painel: os segmentos restantes (nas direcções horizontais e/ou verticais) serão preenchidos com este tipo de painel.
•A definição de Origem de Padrão afecta a disposição do preenchimento (ver exemplos abaixo).
Exemplos de Definições de Preenchimento
Esta Parede Cortina utiliza um padrão de Grelha com colunas e linhas de tamanho fixo:
Padrão de Grelha da Parede Cortina
Veja o que acontece com diversas definições de Preenchimento e Origem de Padrão.
A linha azul representa a Cercadura da Parede Cortina.
A linha vermelha tracejada representa o padrão repetido.

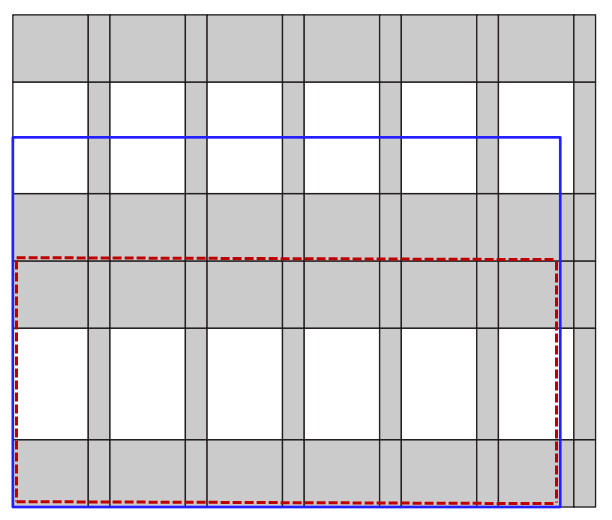

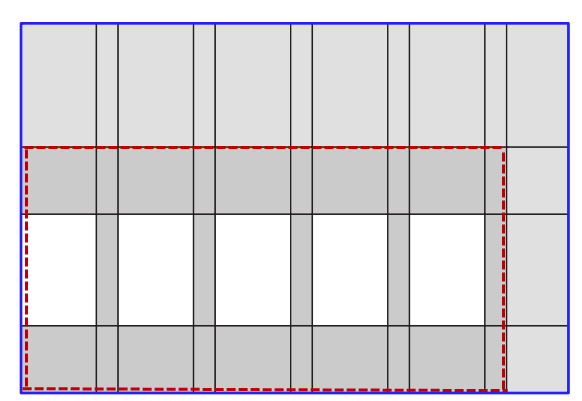

Preencher com: Padrão Parcial
Origem de Padrão: em baixo, à esquerda
Preencher com: Painel Distinto
Origem de Padrão: em baixo, à esquerda

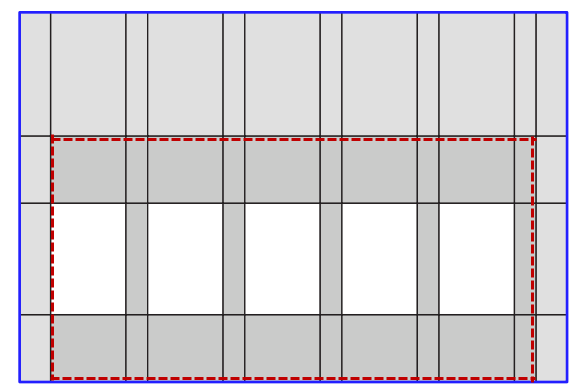

Preencher com: Painel Distinto
Origem de Padrão Horizontal: Alinhar ao Centro
Origem de Padrão Vertical: base

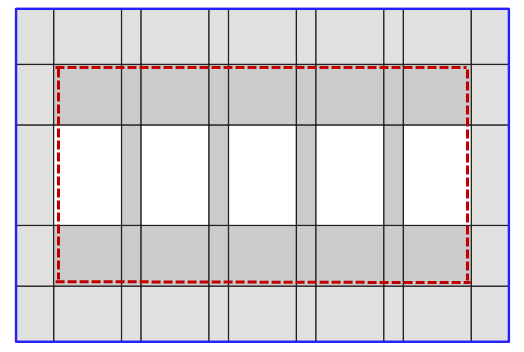

Preencher com: Painel Distinto
Origem de Padrão: Alinhar ao Centro (ambas as direcções)
Distribuição de Padrão "Melhor Divisão"
Com esta lógica, o padrão da Parede Cortina irá coincidir exactamente com o fim do segmento da Parede Cortina, sem qualquer parte "incompleta".

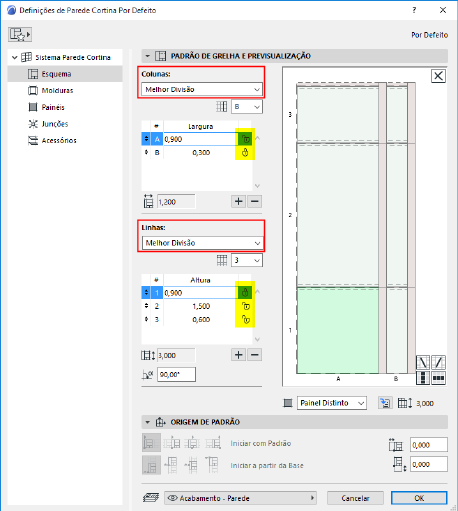

Para as Linhas e/ou Colunas do Esquema: escolha a opção Melhor Divisão.
•Defina cada Largura da coluna e/ou cada Altura da coluna para o tamanho pretendido, depois utilize os ícones de bloqueio para cada Linha/Coluna para definir se o seu tamanho deve ser fixo ou flexível.
•Pelo menos uma Linha ou Coluna deve ser definida como flexível. Isto significa que pode ser esticada ou encurtada relativamente ao tamanho que introduziu.
•Se definir um valor para "flexível", a Linha ou Coluna resultante será dimensionada o mais próxima possível deste valor. Diversos valores flexíveis (p. ex., duas larguras de coluna flexíveis de 300 e 600) vão manter os seus tamanhos relativos - ou seja, uma coluna flexível terá sempre o dobro da largura da outra.

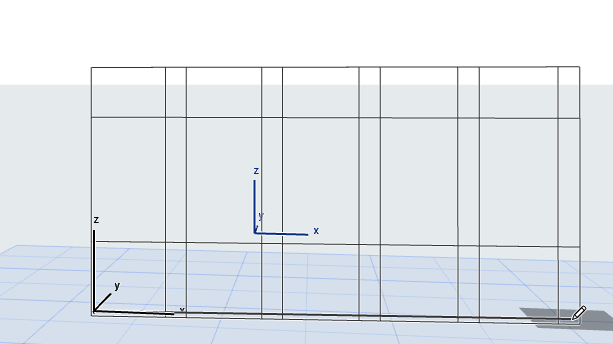

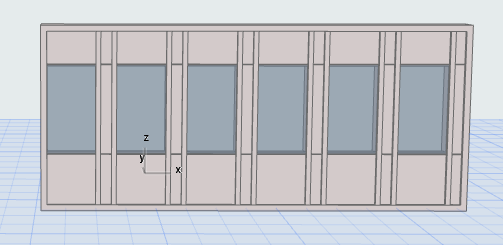

Quando introduz uma Parede Cortina de Melhor Divisão, o feedback mostra-lhe que os padrões de coluna e linha são automaticamente distribuídos uniformemente.

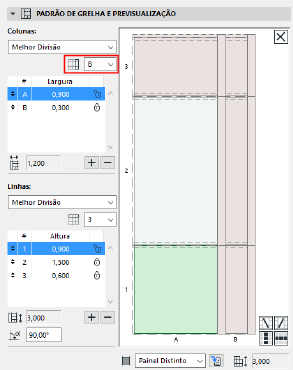

Utilize o controlo "Terminar com" aqui para utilizar um painel diferente na última coluna:

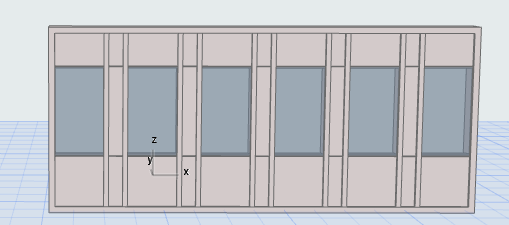

Melhor Divisão (Terminar com Coluna B)
Melhor Divisão (Terminar com Coluna A)
Para obter feedback sobre como a linha ou coluna flexível (p. ex., Coluna A definida para 900 mm, flexível) foi realmente dimensionada na Parede Cortina resultante:
vá para as Definições de Selecção de Parede Cortina e mude o padrão para "Tamanhos Fixos" para ver o valor (aqui, Coluna A tem realmente 945 mm).
Utilize esta opção para especificar a repetição do padrão por um número fixo de vezes dentro do segmento de Parede Cortina.
Deve definir pelo menos uma linha/coluna para ter um tamanho flexível, permitindo que esta alongue.

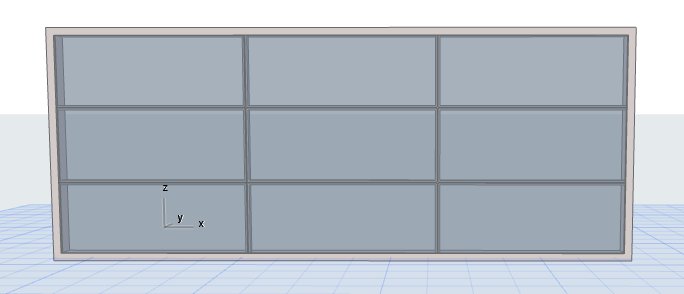

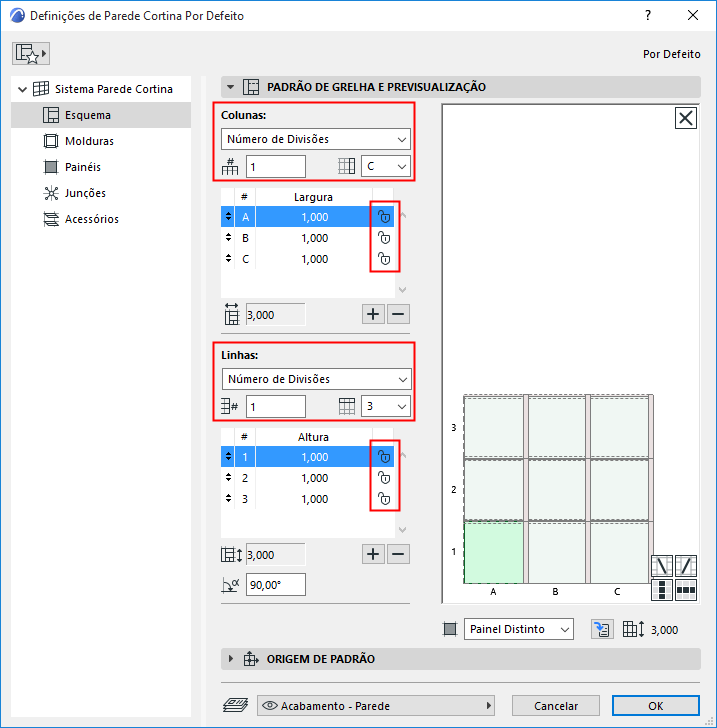

Aqui, todas as linhas e colunas são flexíveis. Independentemente do quão alta ou larga a Parede Cortina é desenhada, o padrão (três linhas por três colunas) será repetido exactamente uma vez.
Tanto para as Colunas como para as Linhas, escolha aquela onde deverá acabar o padrão.
Por exemplo: o seu padrão contém dois tipos de coluna - A e B.
Defina Coluna Fim para B.
Quando coloca a Parede Cortina, o padrão AB será repetido com o seus tamanhos fixos, mas o último pilar do segmento será o pilar B. (seguido do Preenchimento, se aplicável).

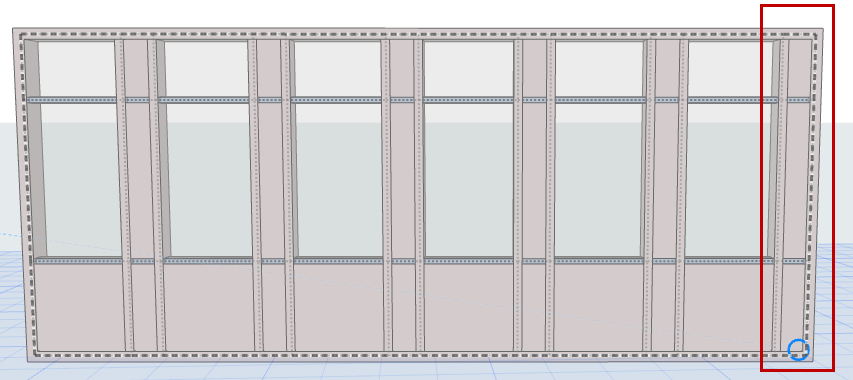

Terminar Padrão com Coluna B

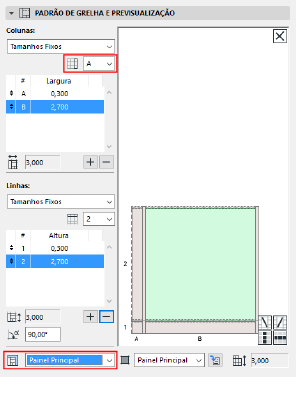

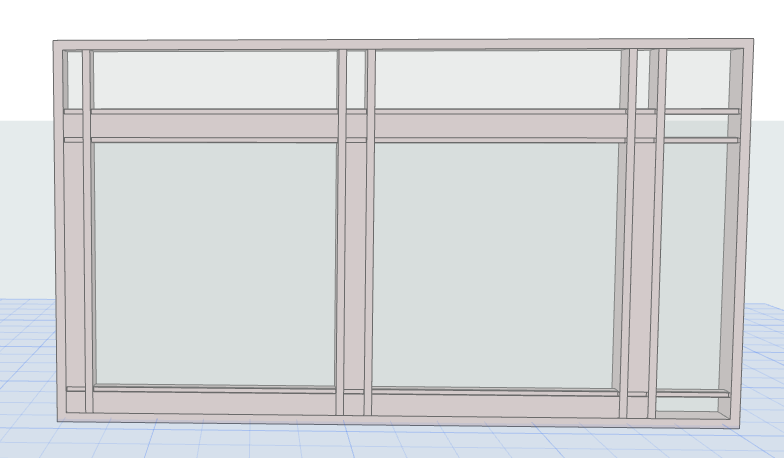

Terminar Padrão com Coluna A - Depois o Preenchimento
Origem de Padrão (para padrões de Tamanho Fixo)

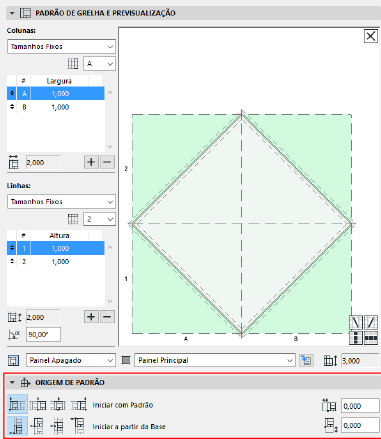

A definição da Origem de Padrão bloqueia a origem do padrão de grelha (em ambas as direcções, horizontal e vertical) num ponto específico do segmento de Parede Cortina, somando ou subtraindo ainda um afastamento opcional.
Consulte as dicas e os ícones da ferramenta para escolher aquela de que necessita.
Nota: os controlos da Origem de Padrão não estão disponíveis se a lógica de linha/coluna estiver definida para "Melhor Divisão" ou "Número de Divisões".
Origem de Padrão Horizontal
•Origem no início do segmento
•Origem na parte central do segmento. O padrão horizontal começa no meio do segmento e será distribuído para fora, em ambas as direcções. (o centro da Parede Cortina terá sempre uma linha de grelha vertical a atravessá-lo.)
•O ponto médio do padrão é no ponto médio do segmento
•Origem no fim do segmento
Origem de Padrão Vertical
•Origem na base do segmento
•Origem na parte central do segmento
•Ponto médio do padrão no ponto médio do segmento
•Origem no topo do segmento
Ver Exemplos de Definições de Preenchimento para ilustrações.
