Modificar a Linha de Referência das Paredes
Utilize os comandos do menu hierárquico Linha e Plano de Referência para modificar a posição da Linha de Referência e a direcção das Paredes seleccionadas. Por defeito, este menu encontra-se em: Edição > Linha e Plano de Referência.

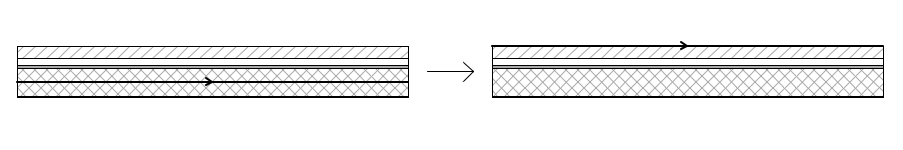

Este comando move a linha de referência sem alterar a posição das Paredes na Planta
O comando Modificar a Linha de Referência das Paredes abre a seguinte caixa de diálogo:
•Espelhar Paredes no Local: assinale esta caixa para rodar a linha de referência da parede em volta do eixo central da parede (a direcção permanece inalterada).
As Portas e Janelas mantêm-se inalteradas (a menos que também assinale a caixa seguinte):

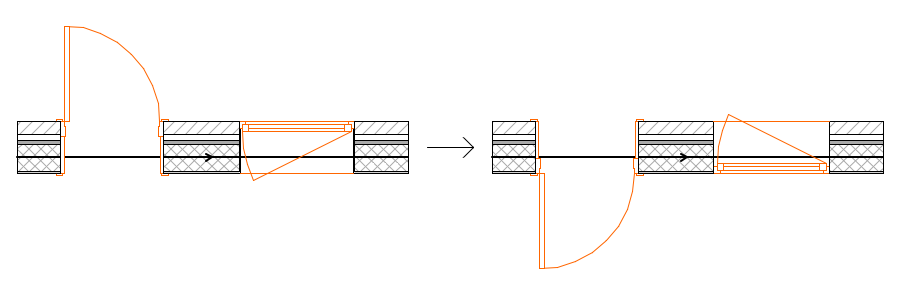

•Espelhar Portas e Janelas em Paredes: assinale esta caixa para inverter a direcção de abertura das Portas e Janelas da Parede.
Editar Localização da Linha de Referência: assinale esta caixa; depois, use os controlos para mover a linha de referência das Paredes seleccionadas sem alterar a posição das Paredes na Planta.
Nota: modificar a localização da linha de referência aqui não tem qualquer efeito sobre Paredes de Perfil Complexo.
Editar Afastamento: assinale esta caixa; depois, introduza uma distância de afastamento (se existir) da linha de referência a partir da sua localização definida. Um número positivo move a linha de referência em direcção ao centro do núcleo da Parede; um número negativo afasta-a. (A Parede em si não se move.)
O Afastamento não está disponível se a linha de referência estiver no Centro ou Centro do Núcleo.
