Lanço em Cantiléver e Estrutura de Patamar

Estas definições estão disponíveis se escolher um tipo de estrutura em Cantiléver para o Lanço e/ou Patamar.

Ver Escolher o Tipo de Estrutura.

Escolha um tipo de Componente em Cantiléver - p. ex., Suporte ou Bloco.

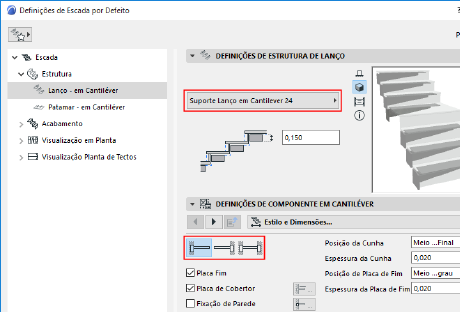

Utilize o Painel de Componente em Cantiléver para configurar a estrutura escolhida:

•Coloque a estrutura em cantiléver à esquerda, direita ou de ambos os lados da Escada

•Adicionar uma Placa de Cobertor opcional


Use o modo de edição para adicionar uma fixação de parede opcional para lanço ou patamar, conforme mostrado abaixo:

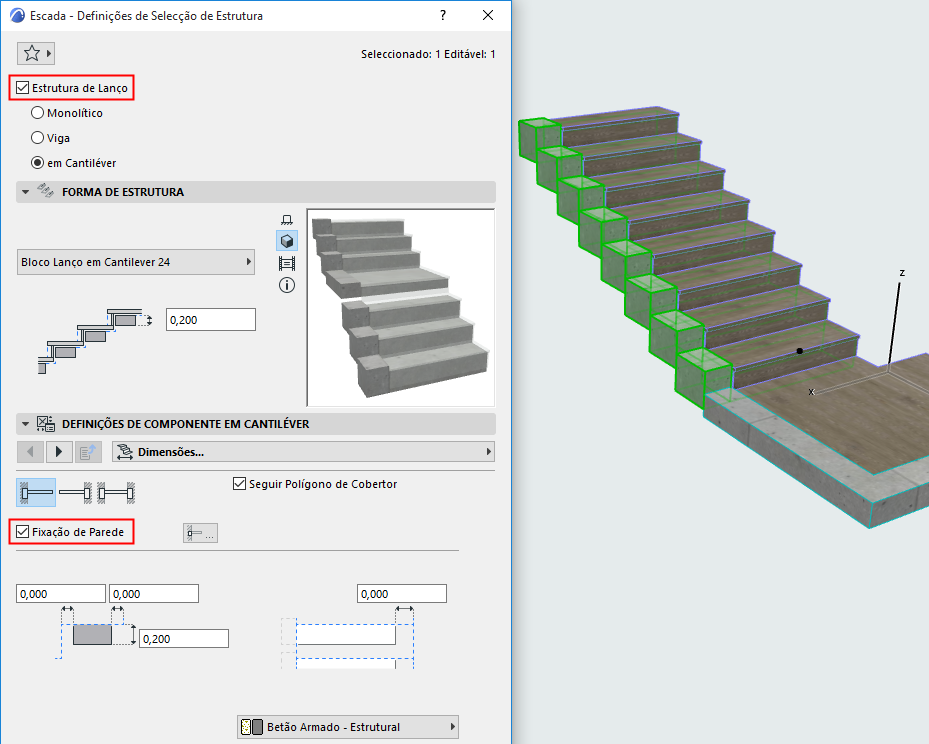

Adicionar fixação de parede à consola (seleccionar e editar a estrutura do lanço no modo Editar)

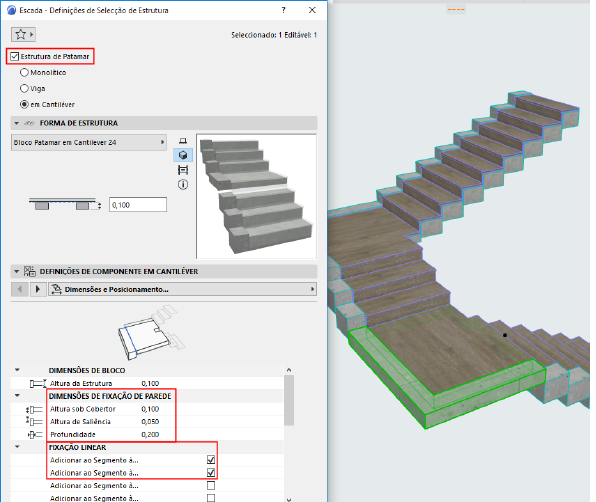

Adicionar fixações lineares aos segmentos de patamar em cantiléver (seleccionar e editar estrutura de patamar no Modo de Edição)
