Edição Gráfica ou Geometria da Cobertura
Para editar graficamente a geometria de uma Cobertura seleccionada, edite:
•Linha de Base
•uma linha de cumeeira
•o nível de Cobertura que divide a linha, se a sua Cobertura tiver vários níveis
•Linha de Contorno

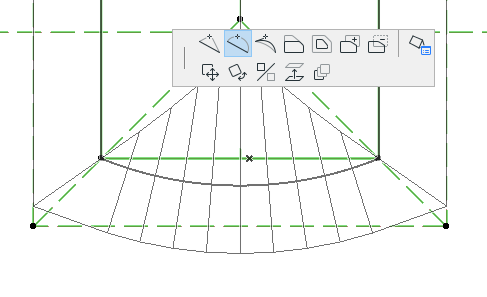

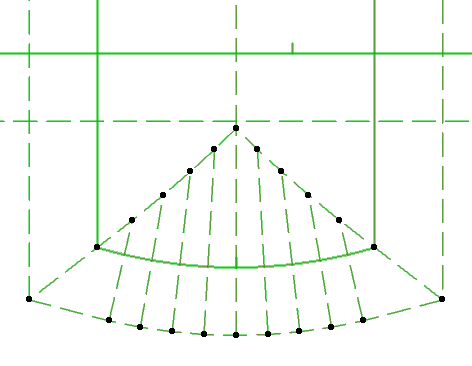

Para editar a linha pivô, utilize os comandos de edição de polígono comuns na palete de contexto:

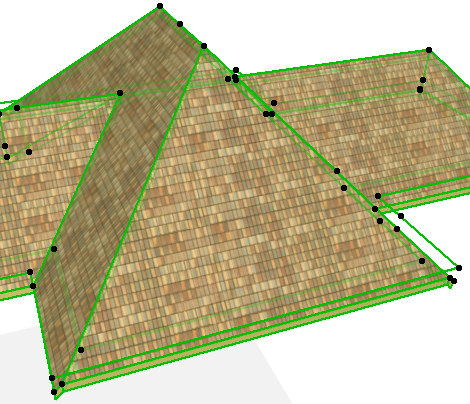

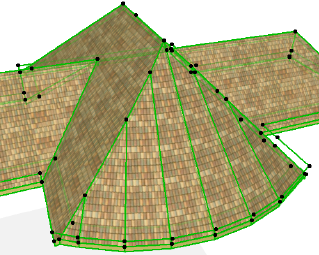

Como pode ver em 3D, a edição da linha pivô ajusta a geometria do plano de cobertura e os planos adjacentes conforme necessário:

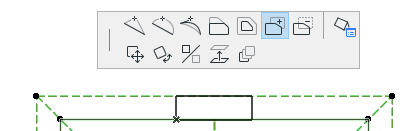

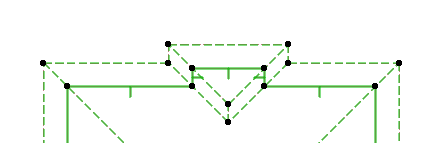

Abaixo, adicionamos uma extrusão à cobertura, utilizando o comando de edição Adicionar ao Polígono da palete de contexto. A geometria de cobertura resultante é modificada, com cada plano de cobertura ajustado conforme necessário e a cobertura permanece um elemento simples coerente.
