Plano de Corte em Planta (Definição Global)

Os elementos de construção 3D (Paredes, Paredes Cortina, Pilares, Vigas e Coberturas) são visualizados na Planta como se tivessem sido cortados horizontalmente por um plano teórico, que corresponde ao Plano de Corte em Planta.

A altura por defeito do Plano de Corte, medido a partir da base do piso actual, depende das convenções arquitectónicas locais, mas é possível atribuir qualquer Plano de Corte à Janela actual, utilizando a caixa de diálogo Plano de Corte em Planta.

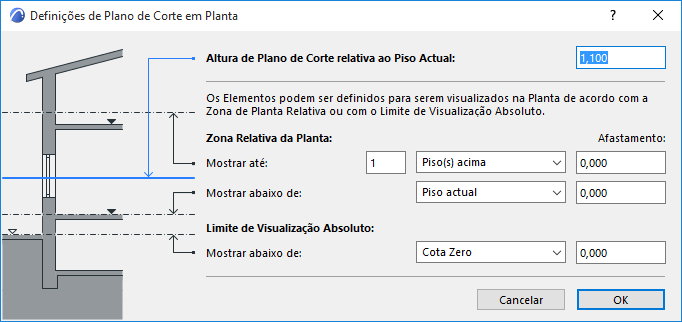

Para definir o Plano de Corte, vá para Documento > Plano de Corte em Planta

Ver também Caixa de Diálogo Definições de Plano de Corte em Planta.

Nota: O Plano de Corte não afecta a representação de Malhas, Lajes ou Objectos. No entanto, pode programas os outros Objectos GDL para serem visualizados de acordo com as definições do Plano de Corte.

Indique um valor para “Altura do Plano de Corte relativa ao Piso Actual.”

Se quiser visualizar inteiramente todos os elementos de construção, em todos os pisos (a definição de origem de todos os elementos de construção), as restantes definições desta caixa de diálogo não são relevantes.

A Zona Relativa da Planta e o Limite de Visualização Absoluto- as outras duas definições do Plano de Corte- só são relevantes se algum dos elementos de construção for definido como tendo uma projecção limitada.

Estas definições são globais e aplicam-se a todos os Pisos do Projecto. Uma vez definido o Plano de Corte em Planta global, é possível ajustar a visualização em Planta dos elementos de construção individuais (apenas Paredes, Pilares, Vigas e Coberturas) nas caixas de diálogo de Definições dos elementos.

Para mais informações, veja Visualização de Elementos em Planta e Corte.

Definir Planos de Corte em Planta Independentes em Vistas Diferentes

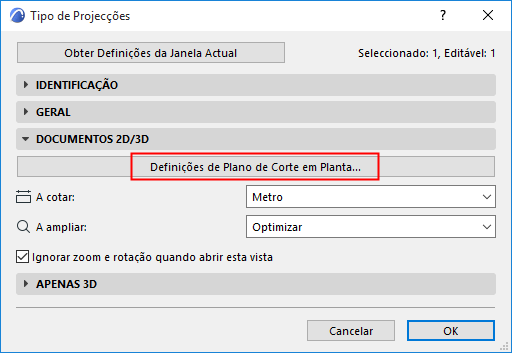

Para cada vista, pode definir um Plano de Corte em Planta exclusivo, se necessário, utilizando os comandos do Plano de Corte em Planta acessíveis a partir do menu Tipo de Projecções.
