Mesmo se estiver a utilizar a opção Visualização Parcial, o ARCHICAD oferece-lhe diversos tipos de feedback para o ajudar a identificar a estrutura completa original, se necessário.
Pode sempre seleccionar a opção Visualização do Modelo Completo para a sua Referência de Traço:
1.Active a função Traço.
2.No menu pendente Traço, utilize Escolher Referência e seleccione Visualização do Modelo Completo como Referência de Traço.

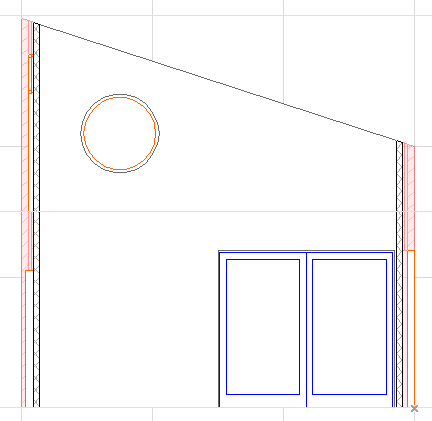

Nesta Secção, as paredes compostas estão visualizadas com as definições Apenas Núcleo, mas a referência “Visualizar do Modelo Completo (a vermelho) indica a estrutura completa da parede.
Quando selecciona um elemento de visualização parcial irão surgir Pontos Quentes na sua localização original. É, porém, apresentada uma selecção realçada apenas nas partes visualizadas dos elementos.
Feedback de pré-selecção irá também ajudá-lo a identificar todas, como parte das partes visualizadas dos elementos. O realce da pré-selecção é apenas apresentada nos componentes visualizados, mas o cursor reconhece a linha de referência, mesmo se não se encontrar numa parte visualizada do elemento - como apresentado pelo cursor Mercedes a negrito, nesta imagem.
A Etiqueta de Informações apresenta a Espessura do original, elemento do completo, mesmo se estiver actualmente apenas na Visualização Parcial:
