Vãos Por Estado de Renovação: Exemplos de Sobreposição

Exemplos de visualização por defeito de paredes sem janelas apresentadas com Sobreposição:

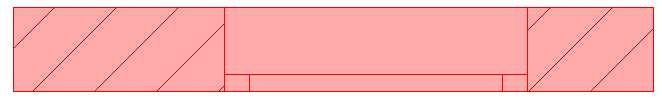

Parede NOVA a vermelho (-> a janela também está a vermelho para NOVA, sem demolição)

Parede A DEMOLIR a amarelo (-> a janela também está a amarelo para A DEMOLIR)

Janela MOVIDA da direita para a esquerda

Para comunicar um elemento modificado com a função de Renovação - como uma janela que é movida -, tem de modelar duas vezes a janela: na sua localização original e na sua nova localização.

Seleccione a janela original e defina o seu Estado de Renovação como A Demolir. Note que a moldura da janela está a amarelo (será demolida), mas a parede sob ela está a vermelho (será reconstruída).

Seleccione a janela na sua nova localização e defina o seu Estado de Renovação para Novo. Note que a moldura da janela está a vermelho (será construída como nova), mas a parede sob ela está a amarelo (será demolida para arranjar espaço para a janela).

O ARCHICAD apresenta automaticamente qualquer sobreposição (entre as localizações antigas da janela) a branco.

•à direita: a moldura da janela amarela tem de ser demolida. A parte vermelha - anteriormente, a abertura da janela - é uma parede nova.

•À esquerda: a parte amarela da parede tem de ser demolida para arranjar espaço para a abertura. A moldura vermelha é a nova moldura.

•Ao centro: a parte branca fazia parte da abertura antes e permanece parte da abertura depois.
