Combinações de Sobreposição Gráfica
Uma Combinação de Sobreposição Gráfica (um Tipo de Projecção) é um conjunto de Regras de Sobreposição Gráfica, aplicado aos elementos da vista do modelo numa determinada ordem.
Para ver que Combinação de Sobreposição Gráfica está actualmente em vigor para o separador/a janela activo(a):
•Seleccione a Barra de Opções Rápidas ou a Palete Opções Rápidas
•Vá para Documentação > Sobreposições de Gráfico, onde a actual Combinação está seleccionada na lista.

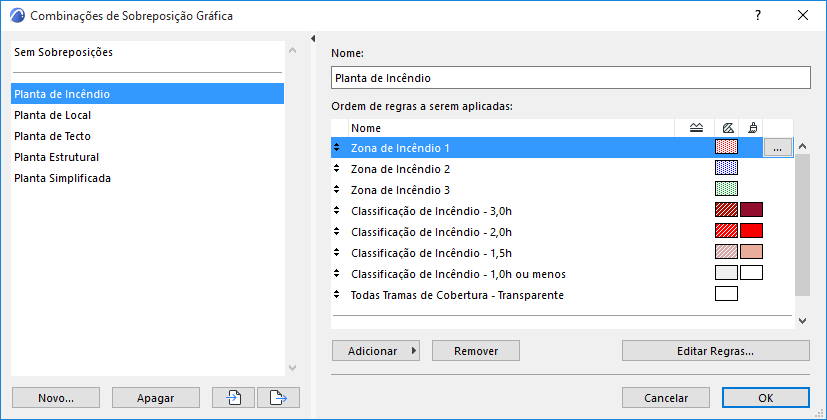

Para gerir estas definições, utilize a caixa de diálogo Combinações de Sobreposição Gráfica em Documentação > Sobreposições de Gráfico > Combinações de Sobreposição Gráfica.
O lado esquerdo da caixa de diálogo lista as Combinações de Sobreposição Gráfica definidas do projecto. A de topo, No Overrides (Sem Sobreposição), é predefinida e não editável.
Clique em Novo para criar uma nova Combinação de Sobreposição Gráfica e atribuir-lhe Regras.
O lado direito contém o Nome da Combinação de Sobreposição Gráfica.
Abaixo, as Regras incluídas nesta Combinação de Sobreposição Gráfica são listadas na ordem em que são aplicadas aos elementos.
Pode Adicionar, Remover ou alterar a ordem das Regras, se necessário. (Ver Ordem das Regras, em baixo.)

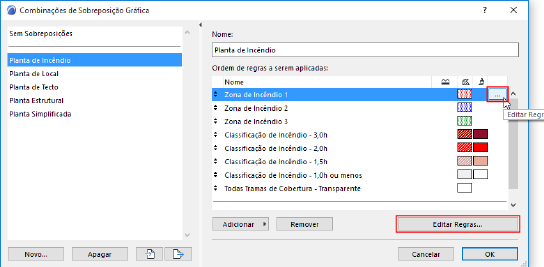

Para editar uma regra, execute uma das seguintes acções para aceder à caixa de diálogo Regras de Sobreposição Gráfica:
•Faça duplo clique numa Regra
•Seleccione a Regra, depois clique no botão Editar Regra no fim da linha
•Clique no botão Editar Regras na parte inferior da caixa de diálogo.
As Regras numa Combinação de Sobreposição Gráfica são aplicadas na ordem em que estão listadas. Isto é importante porque alguns elementos podem ser sujeitos a diversas Regras e se essas Regras entrarem em conflito (p. ex., todas as paredes de reboco são azuis e todos os elementos com uma Categoria de Fogo de 30 min são vermelhos), uma parede que se adeque a ambas as Regras será sujeita à sobreposição da Regra mais em cima na lista.
Lembre-se que um elemento será afectado por todas as Regras que não estejam em conflito. Por exemplo, todos os elementos têm uma trama vazia e todas as paredes usam uma caneta vermelha: ambas são aplicadas a todas as paredes.
Utilize as setas para cima/para baixo à esquerda de cada Regra para a arrastar para uma nova posição, se necessário.
Tenha em atenção que Regras aplicadas pelo Filtro de Renovação estão no fundo da lista (prioridade mais baixa) e a sua posição na Combinação de Sobreposição Gráfica não pode ser alterada.
Aplicar uma Combinação de Sobreposição Gráfica
Para aplicar uma Combinação de Sobreposição Gráfica ao/à separador/janela activo(a), execute uma das seguinte acções:
•Utilize o pop-up Combinação de Sobreposição Gráfica da Barra de Opções Rápidas no fundo da janela
•Em Combinações de Sobreposição Gráfica, seleccione uma Combinação listada à esquerda; clique em OK para fechar a caixa de diálogo
•Escolha uma Combinação no menu Documentação > Sobreposições de Gráfico
•utilize as Opções Tipo de Projecções e Armazenamento (na parte inferior do Mapa de Projecto do Organizador)
A actual Combinação de Sobreposição Gráfica é guardada com a vista.
Exportar/Importar Combinação de Sobreposição Gráfica

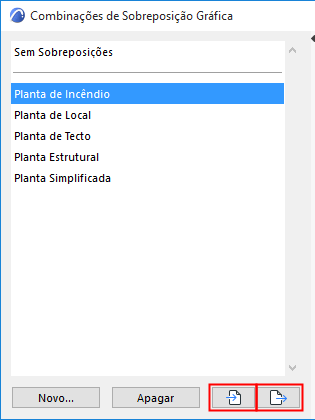

Clique em Exportar para exportar a Combinação de Sobreposição Gráfica seleccionada como um ficheiro .xml para o local pretendido.
Para a utilizar noutro projecto ARCHICAD, abra o projecto e clique em Importar na mesma caixa de diálogo para procurar um ficheiro .xml a importar como Combinação de Sobreposição Gráfica.
A Combinação importada e todas as Regras que contém são agrupadas com as do projecto.
Se um Regra importada tiver o mesmo nome de uma Regra que já exista no projecto:
•Se os conteúdos de ambas as Regras forem exactamente os mesmos, não é criado nenhum duplicado
•Se os conteúdos de ambas as Regras diferirem, a Regra importada é agrupada no projecto, sendo atribuído um novo sufixo ao seu nome.
