Parâmetros de Listagem do Painel de Parede Cortina

Parâmetro

Descrição curta

Descrição longa



Abreviatura de Orienta­ção

Direcção do painel (usando a abrevia­tura).




Ângulo do Norte

Direcção do painel, em graus com medição a partir do Norte.




Ângulo de Inclinação Painel Parede Cor­tina

Inclinação do Pai­nel de Parede Cor­tina.

Igual à inclinação da Parede Cortina



Superfície Interior

Superfície interior do painel como defi­nido no Painel Modelo das Defini­ções de Painel de Parede Cortina.

Para painéis que são Objectos GDL, a superfície é definida no seu Texto GDL.


Altura Nominal

Altura do painel.

Não inclui a extrusão do painel para as molduras envolventes

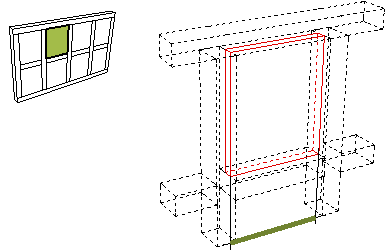

Largura Nominal

Largura do painel.

Não inclui a extrusão do painel para as molduras envolventes

Para painéis genéricos, é o mesmo que o parâmetro Largura regular.

Para painéis GDL, este valor pode ser definido nos parâmetros de painel.


Orientação

Lista a direcção (Esquerda ou Direita) de Painéis que fazem de Por­tas/Janelas.

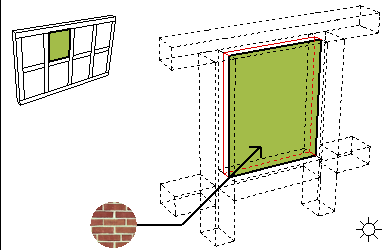

Superfície Exterior

Superfície do Pai­nel fora da superfí­cie como definido no Painel Modelo das Definições de Painel Parede Cor­tina.

Para painéis que são Objectos GDL, a superfície é definida no seu Texto GDL.


Área de Pai­nel com Braçadeiras

Área de Superfície Bruta do Painel.

Para painéis com forma rectangular. Inclui a extrusão do painel para as moldu­ras envolventes (o valor de "profundi­dade" definido no painel Moldura Tipo e Geometria das Definições de Moldura de Parede Cortina.)


Área de Pai­nel sem Braçadeiras

Área de Superfície do Painel.

Para painéis com forma rectangular. Não inclui a extrusão do painel para as moldu­ras envolventes


Classe de Painel

Principal, Distinto ou Pessoal.

Atribua a Classe de Painel clicando nos painéis na janela de Pré-visualização do painel Padrão de Grelha e Previsualiza­ção das Definições de Sistema Parede Cortina - Página Esquema.

Painéis da classe “Personalizar” foram personalizadas individualmente, utili­zando as Definições de Painel, acessí­veis através do Modo de Edição da Parede Cortina.


Função Pai­nel

Fixo, Janela ou Porta, dependendo do Tipo de Painel seleccionado.

Definida no painel Painel Tipo e Geome­tria das Definições de Painel de Parede Cortina.


Tipo de Pai­nel

Nome do Tipo de painel.

Definido em Painel Tipo e Geometria nas Definições de Painel de Parede Cortina.
