Parâmetro
Descrição curta
Descrição longa
Cotas Saída
(Apenas para Portas.) Largura e Altura da saída, como definido nas Definições de Porta (Definições à Medida, página Tamanhos Nominais e Tolerância).
Espessura da moldura
Espessura da Moldura, como definido nas Definições de Janela (Definições à Medida, página Moldura e Caixilho).
Cotas Folha
(Apenas para Portas.) Largura e Altura da folha, como definido nas Definições de Porta (Definições à Medida, página Tamanhos Nominais e Tolerância).
Tamanho Nominal W x H
Apresenta dimensões como “Altura x Largura”.
Os parâmetros Altura e Largura que são "Definidos como Nominais" na caixa de diálogo de Definições (Definições à Medida, página Tamanhos Nominais e Tolerância).
Tamanho Nominal W x H x T
Apresenta dimensões como “Altura x Largura x Espessura Parede”.
Os parâmetros Altura e Largura que são "Definidos como Nominais" na caixa de diálogo das Definições (Definições à Medida, página Tamanhos Nominais e Tolerância) e a espessura da Parede na qual a Porta/Janela se encontra. (Igual ao volume nominal do vão P/J.)
Altura Nominal de Vão J/P no Lado da Gola
Altura do vão da parede, reduzida pela Padieira+Soleira da Gola.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Altura Nominal de Vão J/P no Lado Oposto ao Lado da Gola
Altura do vão da parede, reduzida pela Padieira+Soleira da Gola.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Área de Superfície Nominal de Vão J/P no Lado da Gola
Altura entre soleira e padieira x largura entre ombreiras laterais.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Área de Superfície Nominal de Vão J/P no Lado Oposto ao Lado da Gola
Altura do vão da parede x largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Largura do Vão J/P Nominal no Lado da Gola
Largura do vão da parede, reduzida pelas ombreiras Laterais da Gola.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Largura do Vão J/P Nominal no Lado Oposto ao Lado da Gola
Largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
Orientação
L para Esquerda ou R para Direita.
A direcção para a qual a porta ou janela é aberta. A orientação também é indicada pela linha de abertura na Planta.

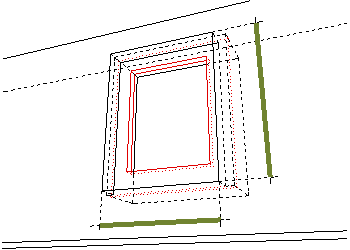

Dimensões da Gola
Largura e Altura da janela.
Os parâmetros Altura e Largura definidos para Dimensões da Gola, na caixa de diálogo de Definições da Porta/Janela (Definições à Medida, página Tamanhos Nominais e Tolerância)
Valor Soleira/Padieira
A distância do cabeçalho (ou da soleira) à Base da Parede (ou ao Piso actual) como definido pelo utilizador.
Valor Peitoril ou Padieira como definido no painel Previsualização e Posicionamento da caixa de diálogo Definições.
Cotas Unidade
Largura e altura da unidade de porta/janela, como definidas na caixa de diálogo Definições.
Uma “unidade” é a moldura de porta/janela; é equivalente ao Vão da parede menos o valor de tolerância.
Vista do Lado de Abertura
Vista da porta/janela a partir do Lado de Abertura.
Vista a partir do Lado da Gola
Vista da porta/janela a partir do Lado da Gola.
Vista do Lado Oposto ao Lado de Abertura
Vista da porta/janela do lado oposto à Abertura.
Vista a partir do Lado Oposto à Gola
Vista da porta/janela do lado oposto à Gola.
J/P altura da padieira no interior
Distância da base da Parede à padieira.
Definida como a soma da altura da soleira mais a altura de porta/janela, tendo em conta a geometria da Gola.
J/P altura da padieira no exterior
Distância da base da Parede à padieira do Lado Oposto ao Lado da Gola.
Definida como a soma da altura da soleira mais a altura de porta/janela, tendo em conta a geometria da Gola.
J/P altura da padieira nominal
Distância da base da Parede ao cabeçalho, tendo em conta a geometria da Gola. Definida como a soma da altura da soleira mais a altura de porta/janela, tendo em conta a geometria da Gola.
J/P altura da soleira nominal
Distância da base da Parede ao topo da soleira. Inclui o valor da soleira mais a altura da soleira (se existente) da Gola.
Altura do Vão J/P no Lado da Gola
Altura do vão da parede, menos Padieira+Soleira da Gola.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
Altura do Vão J/P no Lado Oposto ao Lado da Gola
Altura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
Área de Superfície Nominal do Vão J/P
Altura do vão da parede x largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver ON.
W/D volume nominal do vão
Volume, calculado por “Altura x Largura x Espessura Parede”.
Estes são os parâmetros de altura e largura do tamanho de abertura definidos como “nominais” na caixa de diálogo Definições de abertura e Espessura da parede na qual a abertura está localizada. (Igual ao volume nominal do vão P/J.)
Área de Superfície de Vão J/P no Lado do Gola
Altura entre soleira e padieira x largura entre ombreiras laterais.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
Área de Superfície de Vão J/P no Lado Oposto da Gola
Altura do vão da parede x largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
Largura de Vão J/P no Lado da Gola
Largura do vão da parede, menos as ombreiras laterais da Gola.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.
Largura de Vão J/P no Lado Oposto ao Lado da Gola
Largura do vão da parede.
Relevante para vãos da biblioteca ARCHICAD 10, se o parâmetro "Tamanho Nominal = Tamanho Interior da Ombreira" estiver OFF.

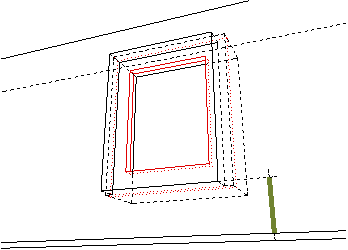

J/P altura da soleira/parapeito no interior
Distância da base da Parede à soleira, tendo em conta a espessura de ombreira da soleira da Gola.
J/P altura da soleira no exterior
Distância da base da Parede à soleira, independentemente da espessura de ombreira da soleira da Gola.
Estrutura de Parede
Nome do Material de Construção ou Perfil da parede na qual a porta/janela está colocada.
Espessura Parede
A espessura da Parede na qual a porta/janela é colocada
Cotas Vão da Parede
Largura e altura do vão da parede da porta/janela, como definidas na caixa de diálogo Definições (painel Parâmetros ou painel Definições à medida).
O “Vão de abertura” é a abertura que é cortada na Parede e é composta por cotas da unidade (moldura) mais quaisquer valores de tolerância.
