Parâmetro
Descrição curta
Descrição longa
Tipo de Construção
Tipo de Estrutura de Escada: Monolítica, Viga, Longarinas ou Em cantiléver

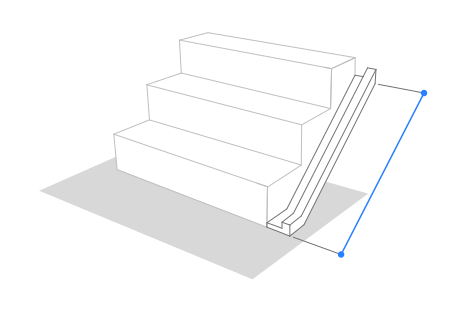

Comprimento Dreno
Comprimento do Dreno (Estrutura Monolítica Apenas)

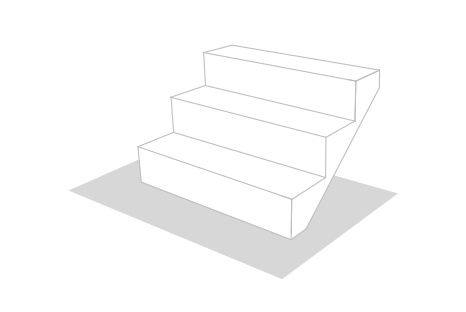

Posição Dreno
Posição do Dreno (Direita e/ou Esquerda, relativamente à direcção da linha de base da Escada).
Atribua no Painel "Dreno no Lanço" das Definições Escada (Estrutura Monolítica apenas)

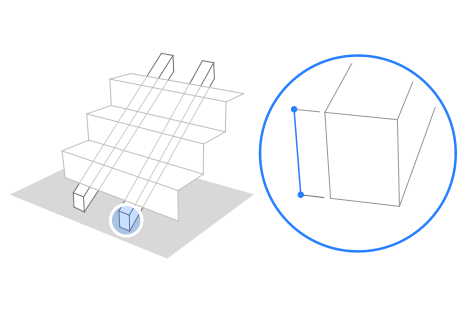

Altura de Perfil
Dimensão do perfil da Estrutura de suporte.
Não relevante para estruturas Monolíticas.
Largura de Perfil
Dimensão do perfil da Estrutura de suporte.
Não relevante para estruturas Monolíticas.

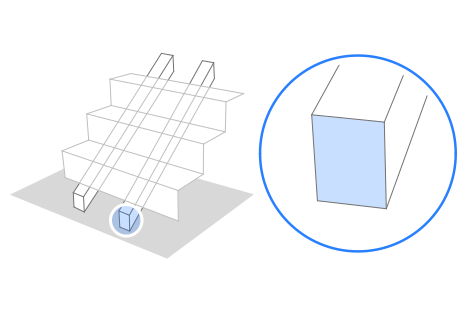

Perfil LxA
Dimensão do perfil da Estrutura de suporte.
Não relevante para estruturas Monolíticas.

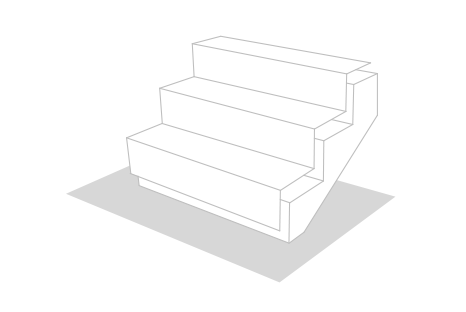

Espessura Secundária
Como em Definições - relevante para Estruturas de Lanço Monolítico com uma forma Em Degraus ou Variável.
Tipo de Forma
Forma de base da Escada, como definido em Definições de Estrutura de Lanço.
Plano, Em Degraus, Variável ou Preenchida (para Estrutura de Lanço Monolítico)
Recto ou Em Degraus (para Lanços de tipo Viga)
Altura 3D de Estrutura de Escada
Altura de Estrutura de Escada em 3D
Medida do ponto z mais baixo para o mais alto do lanço
Índice de Lanço de Estrutura de Escada
Número Lanço
As estruturas de Lanço são numeradas consecutivamente
Índice de Patamar de Estrutura de Escada
Número Patamar
As estruturas de Patamar (se existentes) são numeradas consecutivamente

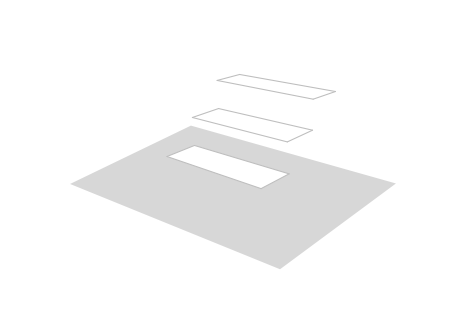

Posição de Estrutura de Escada
Para Longarinas: posição Esquerda ou Direita. Todas as outras Estruturas são listadas como em "Debaixo da Escada."
Espessura
Espessura do elemento da Estrutura (como nas Definições).
