Parâmetro

Descrição curta

Descrição longa

Redução de área

A Área Calculada como percentagem da Área Reduzida.

Nas Definições de Zona - painel Cálculo de Área: se assinalar "Reduzir em" deter­minada percentagem, o resultado é a Área Calculada.

(Por exemplo: se "Reduzir em" for equi­valente a 20 por cento, a "Redução de área" corresponde a 80 por cento.)

Área Calcu­lada

A área da Zona após a Área Redu­zida é reduzida adi­cionalmente pelo valor de percenta­gem definido no pai­nel Cálculo da Área das Definições de Zona.

Em Definições de Zona - painel Cálculo de Área: assinale "Reduzir em" e intro­duza uma percentagem a subtrair da área da Zona Reduzida. O resultado é a Área Calculada.

Área de Superfície das Portas

Área de superfície das paredes na Zona.

Uma Porta está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Largura Portas

Largura das portas na Zona.

Uma Porta está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Extrair Área do Pilar

Área do Pilar sub­traída da área da Zona Medida.

Relevante se o polígono de zona incluir Pilares. Se Relação com Zonas = "Redu­zir Apenas Área da Zona" E a área do Pilar exceder o mínimo definido nas Pre­ferências de Zonas, a Zona é reduzida pela percentagem definida em Preferên­cias de Zonas.

Extrair Área da Trama

Área da Trama sub­traída da área da Zona Medida.

Relevante se o polígono de zona incluir Tramas. Se Subtrair das Zonas estiver activo para a Trama (veja Definições de Trama - Definições Gerais), a área da Zona é reduzida pela percentagem defi­nida.

Área Baixa Extraída

Área sob tecto baixo subtraída da área de Zona Medida.

 Se a Zona for cortada por uma Cobertura ou Membrana: a área da zona é reduzida pela "Redução de área sob Tecto Baixo" como definido nas Preferências de Zonas.

Extrair Área da Parede

Área da Parede subtraída da área da Zona Medida.

Relevante se o polígono de zona incluir Paredes. Se Relação com Zonas = "Reduzir Apenas Área da Zona" E a área da Parede exceder o mínimo definido nas Preferências de Zonas, a Zona é redu­zida pela percentagem definida em Prefe­rências de Zonas.

Espessura de Pavi­mento

Espessura da Laje.

Definida no Painel Nome e Posição das Definições de Zona.

Área Medida

Área total de Polí­gono da Zona. Pode incluir a área de paredes delimitado­ras até à respectiva linha de referência.

Paredes Delimitadoras são incluídas na Área Medida se a Zona se estender até à sua linha de referência.

Área Líquida Medida

Área total de Polí­gono da Zona. Não inclui a área de quaisquer paredes delimitadoras.

A Área da Zona pode ser reduzida adicionalmente pela área de determina­dos elementos no polígono Zona.

A Área Útil exclui a pegada de elementos de construção dentro da zona

cuja opção "Relação com Zonas" está definida para "Limites da Zona".

Relação a Zonas está disponível para

- Paredes e Pilares: caixa de diálogo Definições, painel Modelo

- Parede Cortina: caixa de diálogo Defini­ções, painel Colocação de Membro

Número de Vigas

Número de Vigas na Zona.

Uma Viga está na zona se qualquer parte do seu polígono 2D estiver no interior ou se coincidir com a aresta do polígono 2D da Zona.

Número de Pilares

Número de pilares na Zona.

Uma Coluna está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Número de Vértices Côncavos

Cantos côncavos do polígono Zona.

Número de Cantos

Número total de cantos do polígono Zona.

Número de Portas

Número de portas na Zona.

Uma Porta está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Número de Lâmpadas

Número de Lâmpa­das na Zona.

Uma Lâmpada está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Número de Objectos

Número de Objec­tos na Zona.

Um Objecto está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Número de Items de Paredes

Parte de parede: uma Parede que percorre a margem de uma Zona.

Número de Janelas

Número de janelas na Zona.

Uma Janela está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Área Redu­zida

A área da Zona após a Área Líquida Medida é reduzida por determinadas reduções ao nível do elemento, sujei­tas às Preferências de Zonas.

Elementos de construção = "Reduzir Ape­nas Área da Zona" E a área da(o) Parede/Pilar exceder o mínimo definido nas Preferências de Zonas, a Zona é reduzida pela percentagem definida em Preferências de Zonas.

Tramas: se Subtrair das Zonas estiver activo para a Trama (veja Definições de Trama - Definições Gerais), a área da Zona é reduzida pela percentagem defi­nida.

Se a Zona for cortada por uma Cobertura ou Membrana: a área da zona é reduzida pela "Redução de área sob Tecto Baixo" como definido nas Preferências de Zonas.

Elementos Relaciona­dos 3D

A ID do(s) ele­mento(s) com o(s) qual(ais) a Zona colide em 3D

O parâmetro de listagem (geral) de con­trapartes é "Zonas que Colidem," que lista os nomes dos elementos que coli­dem num Zona.

Superfície

Superfície atribuída à Zona.

Total de Área Extraída

Total da área de Parede/Pilar/Pare­des Cortina/Tramas/Tecto baixo sub­traída ao calcular a área de Zona.

Relevante se o polígono de zona incluir determinados elementos.

O cálculo de área de zona varia conforme as definições de Relação com Zonas de elementos dentro do polígono Zona e das Preferências de Zona.

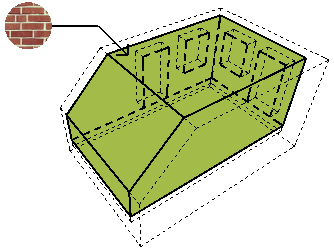

Superfície Uniforme

Caixa de selecção On ou Off indica se a Zona utiliza uma superfície uniforme.

Se não estiver marcada, as faces da Zona herdam as superfícies dos limites da Zona envolventes.

Este valor é definido no Painel Modelo das Definições da Zona. Seleccione uma superfície para a Zona e, depois, escolha: “Utilizar esta Superfície em Todas as faces da Zona” ou “Herdar Superfícies de Limites de Parede e de Elemento em Corte.”

Área de Superfície de Inserção Posterior na Parede

Área de Superfície da Parede da Zona inserida na parte posterior

Inserções de Parede são criadas através da geometria do Vão: Gola, Inserção de Parede e/ou Nicho de Parede. Se estas geometrias afectarem a Zona (p. ex., se o tamanho da inserção exceder o mínimo como definido em Preferências de Zona e/ou a linha de referência da abertura coincidir com a da Zona), estes parâme­tros indicam-lhe as áreas do topo, das laterais e da parte posterior da inserção 3D.

Área de Superfície de Inserção Lateral na Parede

Área de Superfície da Parede da Zona inserida na parte lateral

Área de Superfície de Inserção Superior na Parede

Área de Superfície da Parede da Zona inserida no topo

Perímetro Paredes

Perímetro das pare­des delimitadoras da Zona.

Área de Superfície das Pare­des

Área de superfície de paredes na Zona.

Uma Parede está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Área de Superfície das Janelas

Área de superfície das janelas na Zona.

Uma Janela está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Largura Janelas

Largura das janelas na Zona.

Uma Janela está na zona se qualquer parte do seu polígono 2D estiver no inte­rior ou se coincidir com a aresta do polí­gono 2D da Zona.

Categoria de Zona

Nome da Categoria de Zona atribuída a esta Zona.

Definida no Painel Nome e Posição das Definições de Zona.

Código da Categoria da Zona

Número da Catego­ria de Zona atri­buída a esta Zona.

Depende da Categoria de Zona. Código da Categoria da Zona são atribuídos a Categoria das Zonas em Opções > Atri­butos do Elemento > Categoria das Zonas (clique em Novo Nome para ace­der ao campo de Código).

Perímetro Bruto da Zona

Perímetro da Zona, correspondendo ao Polígono Zona na base do volume da Zona.

Para uma Zona criada com o método Linha de Referência, o perímetro é medido ao longo das Linhas de Referên­cia das Paredes delimitadoras.

Nome Zona

Nome da Zona como definido no Painel Nome e Posição das Defini­ções de Zona.

Perímetro Útil da Zona

Perímetro da Zona, medido ao longo das arestas interio­res das Paredes adjacentes (inde­pendentemente da posição da Linha de Referência das Paredes).

Número da Zona

Número da Zona como definido no Painel Nome e Posição das Defini­ções de Zona.
