Tanto os Desenhos como os Layouts têm IDs atribuídas, como forma de organização da navegação e documentação do Projecto. O principal objectivo da atribuição de IDs aos Layout IDs é conseguir uma numeração automática do Livro de Layouts. Mesmo existindo uma lógica automática que pode ser aplicada a todo o Livro de Layouts, o ARCHICAD oferece uma grande flexibilidade na personalização das IDs, de forma a cumprir os seus requisitos.
Tópicos desta secção:
Atribuição Automática de IDs de Layouts
Caixa de Diálogo Definições de Livro
Personalizar IDs de Layouts/Subconjuntos
A forma mais simples de numerar os seus Layouts, é atribuir-lhes uma numeração sequencial, como as páginas de um livro. Para fazer isto, não precisa de considerar as IDs dos Layouts; basta colocar um Texto Automático para o "Número de Layout" no Layout Mestre. O Número de Layout é atribuído a cada layout pela ordem em que este é criado; é visualizado na parte inferior da Janela de Layouts. Através do Texto Automático, este número aparecerá em cada Layout.
No entanto, se quiser utilizar um sistema de numeração "inteligente" que tenha em conta a adição e remoção de Layouts na hierarquia do Livro de Layouts, deverá utilizar a lógica Atribuição Automática de IDs de Layouts.
Atribuição Automática de IDs de Layouts
Devido à complexidade da maioria dos projectos de arquitectura, e para permitir a manutenção da sequência numérica desejada, mesmo depois de adicionar e remover Layouts do Livro, a maioria dos utilizadores prefere utilizar um método automático, que atribui uma ID a cada layout. O sistema de numeração inteligente ajusta-se automaticamente sempre que o Livro de Layouts seja alterado (por exemplo, por adição de novos Layouts, alterações na ordem do Layout ou na estrutura do documento).
A "ID de Layout" está disponível como uma entrada Texto Automático, por isso se adicionar o Texto Automático ID de Layout ao Bloco de Títulos do Layout Mestre cada Layout será numerado com este ID.
Vá a Documentação > Livro de Layouts > Definições Livro. Seleccione o método de atribuição de IDs aos Layouts:

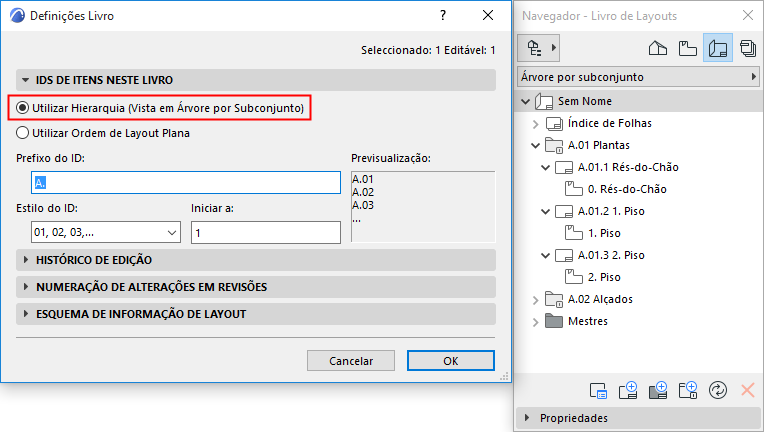

•Utilizar Hierarquia (Vista em Árvore por Subconjunto): Utilize este método, se quiser que as IDs traduzam a localização do Layout num subconjunto particular. As IDs reflectem a hierarquia da estrutura em árvore: as IDs dos Layouts “herdam” as IDs dos subconjuntos em que estão localizadas- como na ilustração seguinte.
É possível personalizar tanto o prefixo como o estilo da ID do layout/subconjunto (1-2-3, A-B-C, etc.). A ID do Layout resultante é normalmente uma combinação de letras e números, como A-03/a.
Ver Caixa de Diálogo Definições de Livro.
Nota: é possível seleccionar o estilo "Sem ID" em qualquer nível da atribuição de IDs (Definições de Livro, Definições de Layout, ou Definições de Subconjunto). Como parte do sistema automático de IDs, cada sub-item nesse grupo (p.ex. cada layout num subconjunto), terá uma ID "vazia", o que equivale a não ter ID.

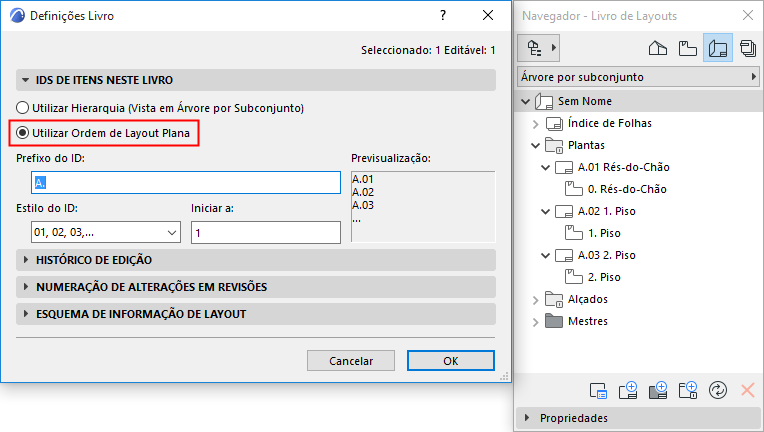

•Utilizar Ordem de Layout Plana: Este método atribui uma ID apenas aos Layouts (não tomando em conta os subconjuntos), de cima para baixo no Livro de Layouts do Navegador. Os Layouts recebem uma ID sequencial, independentemente da sua posição hierárquica- tal como na ilustração em baixo. Se alterar a ordem dos items do Navegador, as IDs mudarão de acordo.
Personalizar IDs de Layouts/Subconjuntos
Mesmo se utilizar a lógica Atribuição Automática de IDs de Layouts definida na Caixa de Diálogo Definições de Livro, ainda pode atribuir um ID personalizado a qualquer Layout ou Subconjunto.
Nas Definições de Layout ou de Subconjunto, atribua uma ID personalizada ao layout ou subconjunto seleccionado. O Layout/Subconjunto ainda irá “contar” como parte da sequência de IDs (p.ex., se o Layout anterior tiver a ID A-02, o Layout pessoal poderá ser, por exemplo, Supl.-02, e o seguinte A-03.)
•Se não quiser que a ID personalizada seja incluída na sequência automática, marque a opção “Não incluir este Layout (Subconjunto) na sequência ID”.

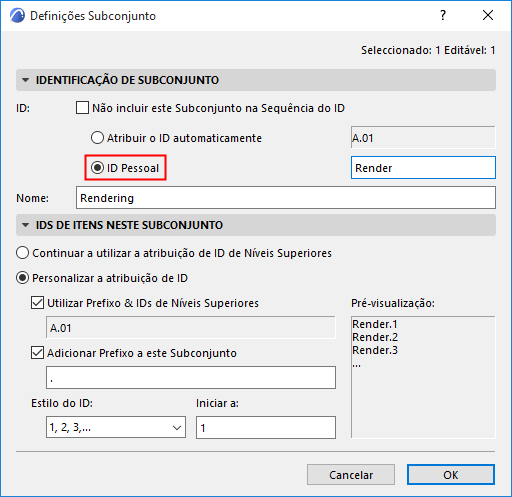

Quando tiver personalizado um ID de Subconjunto, tem uma opção adicional: no ID de Itens neste painel de Subconjunto, pode fazer com que os IDs dos Layouts neste subconjunto sigam a nova lógica (incorporando o ID personalizado do subconjunto), ou então retendo a lógica ID da estrutura geral do Livro de Layouts, independentemente do ID de subconjunto personalizado.

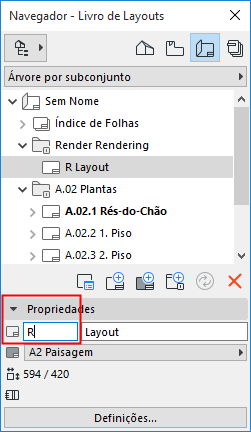

Outra forma de atribuir uma ID personalizada ao Layout ou Subconjunto, é indicá-la directamente no painel Propriedades no Layout/Subconjunto seleccionado, no Livro de Layouts do Navegador.
Cada desenho colocado num layout recebe automaticamente uma ID de Desenho. A ID de Desenho aparece a seguir ao Nome do Desenho, no Navegador e no Organizador. O método de atribuição de IDs é configurado nas Definições de Desenho. Note que o Nome do Desenho e a ID do Desenho são definidas separadamente.
No Painel Identificação das Definições do Desenho, escolha uma destas opções para definir o ID dos Desenhos:
•Por ID de Vista: O Desenho terá a mesma ID que a sua Vista de Origem. Esta opção costuma ser a mais útil, se os Layouts contiverem um Desenho cada. (Esta opção só está disponível se a origem do Desenho for uma vista ARCHICAD.)
•Por Layout: o Desenho terá uma ID baseada no seu Layout "de Base": a ID do Desenho terá o Prefixo/Estilo que definir nas Definições de Layout, no painel “IDs de Desenhos neste Layout”. Esta opção é preferível se os seus Layouts contiverem muitos Desenhos.
•Pessoal: Atribua qualquer ID pessoal a cada Desenho.

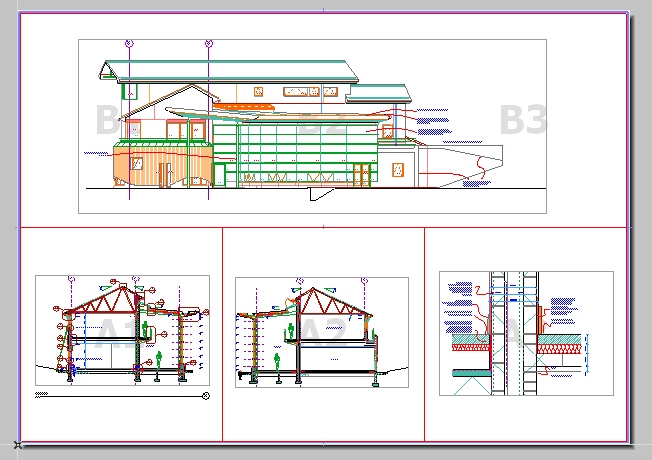

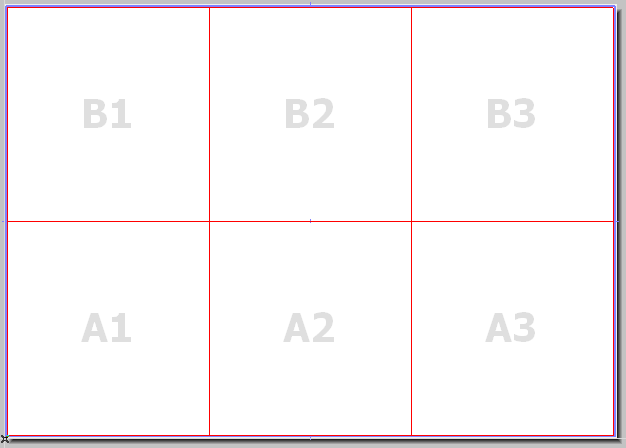

Pode também utilizar a propriedade Grelha para IDs de Desenho das Definições de Layout Mestre para colocar desenhos automaticamente em células e atribuir IDs numa matriz ou numa estrutura plana.
