NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
Criar Alteração a partir da Palete do Gestor de Alterações - Com Elementos Seleccionados
Criar Alteração a partir da Palete do Gestor de Alterações - Sem Elementos Seleccionados
Criar nova Alteração Utilizando a Ferramenta Alteração
Colocar o Novo Marcador de Alteração Vinculado à Alteração Existente
Criar Nova Alteração numa Revisão de Layout
Criar Alteração a partir da Palete do Gestor de Alterações - Com Elementos Seleccionados
1.Em qualquer janela do modelo, seleccione o(s) elemento(s) envolvidos na Alteração que pretende documentar.

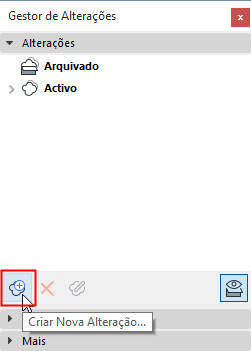

2.No Gestor de Alterações, clique em Criar nova Alteração.

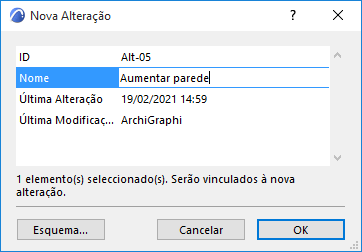

3.Aparece a caixa de diálogo Nova Alteração. Introduza uma ID de Alteração (necessária), nome e qualquer dado personalizado de Alteração, conforme necessário.
Ver Editar Esquema de Alteração para Definir Dados Personalizados.
4.Clique em OK para criar a Alteração.
A nova Alteração está listada no Gestor de Alterações. Os elementos seleccionados estão vinculados à Alteração e listados no painel abaixo.
Criar Alteração a partir da Palete do Gestor de Alterações - Sem Elementos Seleccionados
1.No Gestor de Alterações, clique em Criar Nova Alteração.

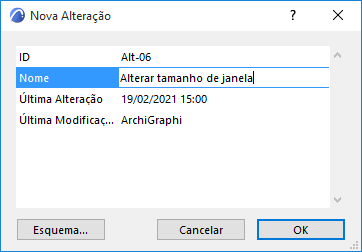

2.Aparece a caixa de diálogo Nova Alteração. Introduza uma ID, nome ou outra informação conforme necessário.
3.Clique em OK para criar a Alteração.

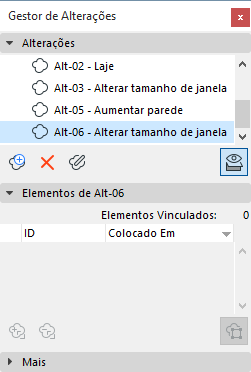

A nova Alteração está listada no Gestor de Alterações. Tenha em atenção que esta não está vinculada a quaisquer elementos no projecto; nenhum Elemento Vinculado está listado no fundo do Gestor de Alterações. Consequentemente, esta Alteração não será automaticamente apresentada em qualquer Revisão de Layout.
Se pretender que o ARCHICAD detecte Alterações automaticamente em todos os Layouts afectados, terá de vincular estas Alterações a um ou mais elementos.
Ver Vincular Elemento a Alterar.
Criar nova Alteração Utilizando a Ferramenta Alteração
Utilize a ferramenta Alteração para colocar um Marcador de Alteração (nuvem e/ou marcador) em qualquer uma das janelas seguintes: Planta; Cortes; Alçados; Alçados Interiores; Documentos 3D; Folhas de Trabalho; Pormenores; ou janela de Layouts.
•O elemento Alterar (nuvem e/ou marcador) pode ser ligado a uma Alteração nova ou já existente ou é um elemento gráfico desligado. Se estiver vinculado, então o Marcador de Alteração está listado no Gestor de Alterações e é adicionado automaticamente a todas as Revisões de Layout.
•A visibilidade dos Marcadores de Alterações é definida globalmente para cada Conjunto de Edição, na caixa de diálogo Detalhes de Conjunto de Edição.
Ver Mostrar ou Esconder Marcadores de Alterações neste Conjunto de Edição
1.Active a Ferramenta Alteração
–a partir de Documento > Ferramentas de Documentação, ou
–a partir da caixa de ferramentas ARCHICAD
2.Nas Definições da Ferramenta Alteração, introduza a ID de Alteração e o nome de Alteração.
Tipo de marcador: por defeito, a Ferramenta Alteração está definida para criar uma nova Alteração (As outras opções - também disponíveis na Caixa de Informações - são para colocar um marcador vinculado ou desligado).
3.A partir das Definições de Ferramenta Alteração ou da Caixa de Informações, escolha o(s) componente(s) que pretende colocar: Cabeçalho de Nuvem e Marcador, ou apenas um ou outro.
4.A partir da Caixa de Informações, escolha um método de geometria para a parte Nuvem do Marcador (se estiver a utilizar uma Nuvem):
–Poligonal
–Rectângulo
–Rectangular Rodada
–Círculo
5.Coloque o Marcador de Alteração no projecto.
6.Uma nova alteração surge imediatamente no Gestor de Alterações. O Marcador de Alteração está vinculado à Alteração que acabou de colocar.
Nota: O componente de nuvem inclui um polígono apenas no écran. Se necessário, pode esconder este polígono com Visualizar > Opções de Visualização de écran > Região do Marcador.
A nova Alteração está listada no Gestor de Alterações.
Colocar o Novo Marcador de Alteração Vinculado à Alteração Existente
1.Active a Ferramenta Alteração e ajuste as suas definições como descrito acima.
2.A partir da Caixa de Informações, escolha Colocar marcador vinculado.
3.No pop-up da Caixa de Informações, escolha a Alteração que pretende vincular ao novo marcador de Alteração; ou clique em Seleccionar Alteração.

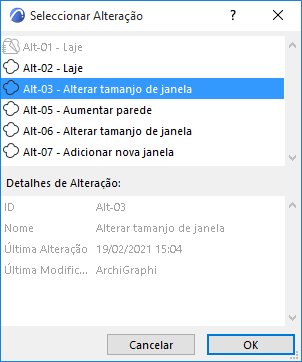

4.Na caixa de diálogo Seleccionar Alteração que surge, escolha a Alteração e clique em OK.
5.Coloque o Marcador de Alteração no projecto. Está vinculado à Alteração que seleccionou.
Criar Nova Alteração numa Revisão de Layout
Pode pretender anotar manualmente uma Alteração numa Revisão de Layout. Por exemplo, se um Desenho novo for adicionado ao Layout; ou se o Desenho no Layout foi alterado; ou se o Layout Mestre foi alterado.

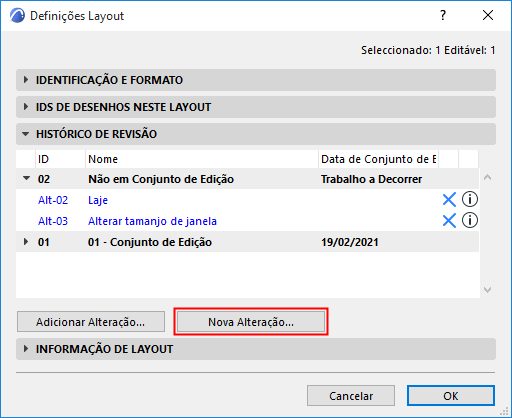

1.No painel do Histórico de Revisão de Definições Layout, clique em Nova Alteração.
2.Na caixa de diálogo Nova Alteração, introduza os dados para a alteração, conforme necessário. (Ver Alterar Novos Detalhes de Alteração.)
3.Clique em OK para criar a Alteração e adicioná-la à Revisão de Layout.
A nova Alteração está listada no Gestor de Alterações. Tenha em atenção que esta não está vinculada a quaisquer elementos no projecto; nenhum Elemento Vinculado está listado no fundo da Palete de Alterações.
Outra forma de efectuar a mesma coisa:
1.Abrir o Layout.
2.Utilizar a Ferramenta Alteração para criar uma nova Alteração, com um marcador, directamente no Layout. Uma vez mais, é listada no Gestor de Alterações e adicionada à Revisão do Layout aberta.
