Criar ou Editar Trama de Imagem
As Tramas de Imagem podem ser utilizadas como a parte do primeiro plano de Tramas de desenho ou Tramas de superfície.

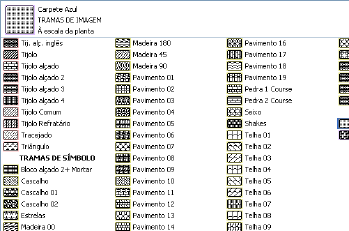

O seu modelo por defeito do ARCHICAD disponibiliza Tramas de imagem predefinidas, mas tem também a opção de definir as suas próprias.
1.Vá para Opções > Atributos do Elemento > Tramas.
2.Clique em Novo.

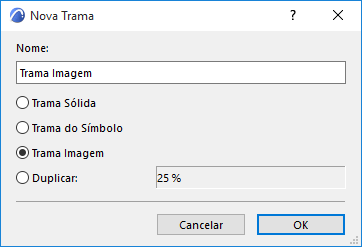

3.Na caixa de diálogo Adicionar nova trama, seleccione Trama Imagem.
4.É apresentada a caixa de diálogo Tramas. No painel Disponibilidade e Padrão Apenas de Ecrã, defina a nova trama de imagem como Trama de Desenho e/ou de Superfície.

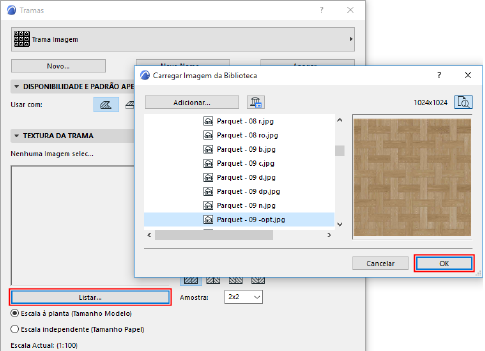

5.No painel Textura da Trama, clique em Listar... para abrir uma caixa de diálogo do directório da biblioteca. Pesquise a imagem pretendida e clique em OK para a carregar.
6.No campo Amostra, defina o número de unidades de textura visualizas na Pré-visualização.
7.Utilize os controlo do Tamanho da Imagem para ajustar o tamanho e o padrão da sua trama de imagem.
Proporção Original: assinale a opção se pretender vincular os valores do Tamanho Horizontal e Vertical, por forma a que a imagem não seja distorcida quando edita o seu tamanho.
Ângulo: introduza um ângulo se pretender rodar o padrão da imagem a partir da horizontal.

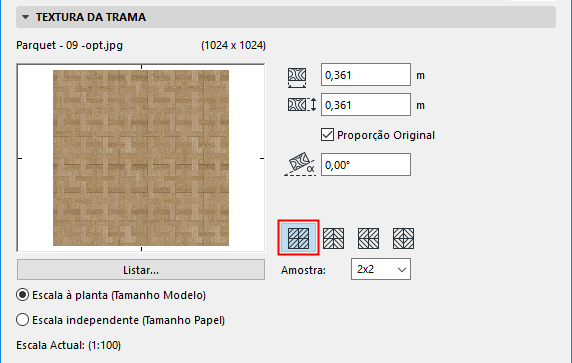

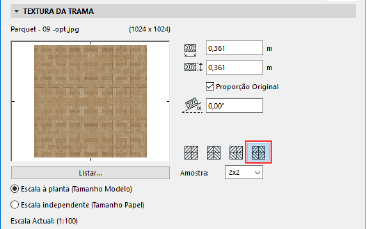

8.Escolha um Método Simetria para configurar padrões repetitivos dentro da sua Trama de imagem: opte pela simetria vertical, simetria horizontal, simetria vertical e horizontal ou sem simetria do padrão.
Para determinar a relação entre as tramas e a escala do Projecto, utilize os dois botões apropriados.
Ver também Escala da Trama.
9.Clique em OK para guardar a trama recentemente criada como um atributo de projecto.
