A Ferramenta de Grelha permite-lhe colocar elementos de Grelha individuais ou num Sistema de Grelha; é uma ferramenta na Caixa de Ferramentas ARCHICAD.
Os elementos de Grelha são parte do modelo e servem como uma estrutura editável para colocação de elementos múltiplos ou para identificação de localizações no modelo.
A Ferramenta Grelha cria uma grelha estrutural local personalizada. (Em comparação, a Grelha de Construção e Vínculo definida em Visualização > Opções Grelha & Plano de Edição > Grelhas & Fundo é uma rede global, distribuída por igual que abrange toda a janela 2D e é utilizada como uma ajuda de input e edição.)
A grelha criada por através desta ferramenta é interactiva, assim pode editar os elementos de grelha, mesmo depois de as colocar. Os elementos grelha podem ser editados utilizando as Definições de Grelha.
Ver Definições da Ferramenta Grelha.
Os elementos de grelha podem ser colocados na Planta ou na janela 3D, mas podem também ser visualizados em Secções, Alçados, Alçados Interiores e no Documento 3D.
Um elemento de Grelha marca uma localização vertical no modelo. Tal como outros elementos de modelo, os elementos de Grelha são guardados ao longo das vistas.

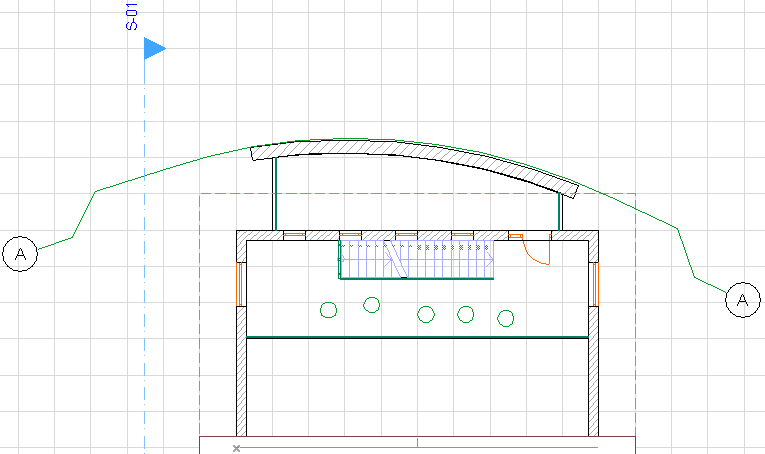

Elemento de Grelha na Planta

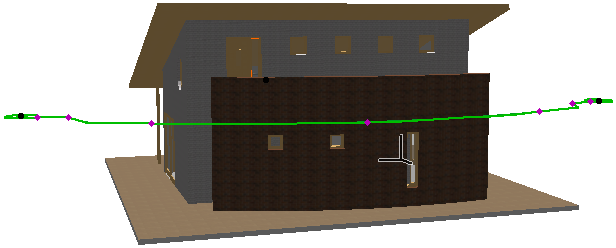

Elemento de grelha na Janela 3D
Para colocar todo um esquema de linhas de grelha na horizontal e vertical num só passo, utilize o comando Modelação > Sistema de Grelha. O diálogo de seguimento Definições de Sistema de Grelha permite-lhe configurar o sistema de Elementos de Grelha e colocar cotas, vigas, colunas ou itens da biblioteca opcionais nos pontos de intersecção da grelha.
Ver Definições de Sistema de Grelha.

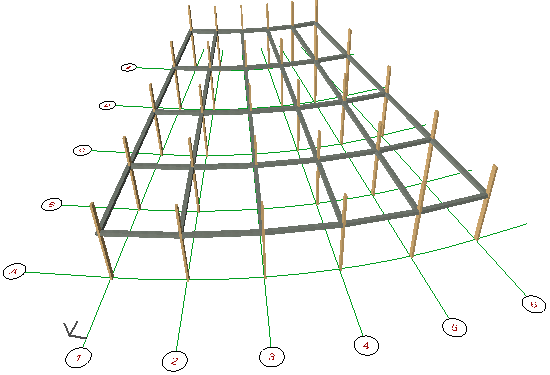

Esta imagem apresenta um Sistema de Grelha em 3D com Vigas e Colunas colocadas em intersecções:
Componentes de um Elemento de Grelha
Visibilidade de um Elemento de Grelha
Criar um Elemento de Linha Recta
