Atribuir uma Trama de Superfície

No ARCHICAD, as tramas de superfície podem ser aplicadas a Vigas, Pilares, Lajes, Malhas, Coberturas, Membranas, Aberturas, Morphs e Zonas.

Para todos estes tipos de elemento excepto Zonas:

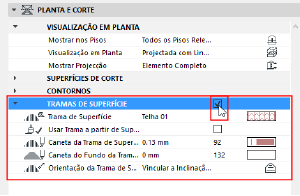

1.Vá ao painel Planta e Secção das respectivas definições (ou clique no botão Planta e Secção na Caixa de Informações.)

2.Seleccione a caixa Tramas de Superfície.

3.Clique no pop-up de parâmetros da Trama de Superfície para aceder à lista de tramas disponíveis e escolha a trama pretendida na lista pop-up.

Nota: aqui só estão disponíveis as Tramas definidas como Ttramas de Superfície em Opções > Atributos do Elemento > Tramas.

–Utilizar Trama de Superfície: seleccione esta opção para utilizar antes a superfície do Material de Construção do elemento.

4.Utilizando os controlos de tramas de superfície que se seguem:

–Escolha atributos de Caneta e de Fundo para a Trama de Superfície.

–Utilize o parâmetro de Orientação da Trama de Superfície para definir a orientação do padrão de trama.

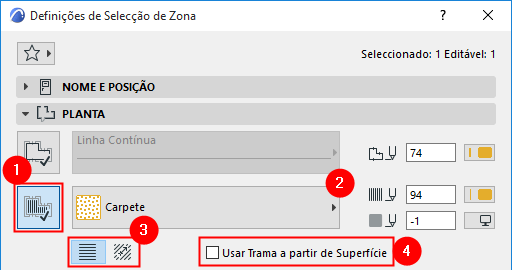

Para Zonas:

1.Active o botão “Trama de Superfície” nas Definições de Zona (Painel Planta), clicando no mesmo.

2.Clique no nome da trama ou ícone para aceder à lista de tramas disponíveis e escolha a trama pretendida da lista pop-up.

3.Escolha um botão de opção para definir a orientação do padrão da trama.

4.Se a superfície da Zona tiver uma Trama de superfície, tem a opção de a visualizar em alternativa: seleccione Utilizar Trama de Superfície.
