Modo de Visualização da Trama: Aparência de True Fill vs. Bitmap

Cada tipo de trama tem duas faces ou modos de visualização: Aparência de True Fill e bitmap.

Por defeito, todas as tramas no seu projecto são definidas para serem apresentadas como True Fill, em Visualização > Opções de Visualização no Ecrã.

Se desactivar este controlo, as tramas serão visualizadas no modo bitmap no ecrã. No entanto, quando imprime ou desenha tramas em plotter, a aparência de True Fill será usada, mesmo se a visualização no ecrã estiver definida para bitmap.

As versões bitmap de todos os padrões de trama pré-definidos aproximam-se dos seus equivalentes True Fill. Se alterar um padrão True Fill ou gerar um novo padrão de tipo de símbolo, terá de criar a respectiva versão bitmap manualmente.

Padrão de Trama Apenas de Ecrã

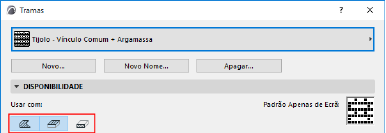

Use o Painel Disponibilidade da caixa de diálogo Tramas para visualizar ou editar o padrão de bitmaps da Trama.

Este padrão é usado:

•para identificar a trama nos menus pop-up de trama

•para visualização de trama no ecrã se desactivar a opção de visualização no ecrã "Aparência de True Fill" (Visualização > Opções de Visualização no Ecrã).

Para editar este padrão de apenas ecrã, clique com o cursor da seta na janela padrão para ligar ou desligar os píxeis.
