Utilize a Comparação de Modelo para comparar e visualizar facilmente as alterações entre dois modelos. As alterações são identificadas com base em elementos 3D "novos", "modificados" e "apagados". Os elementos 2D não são tidos em consideração.

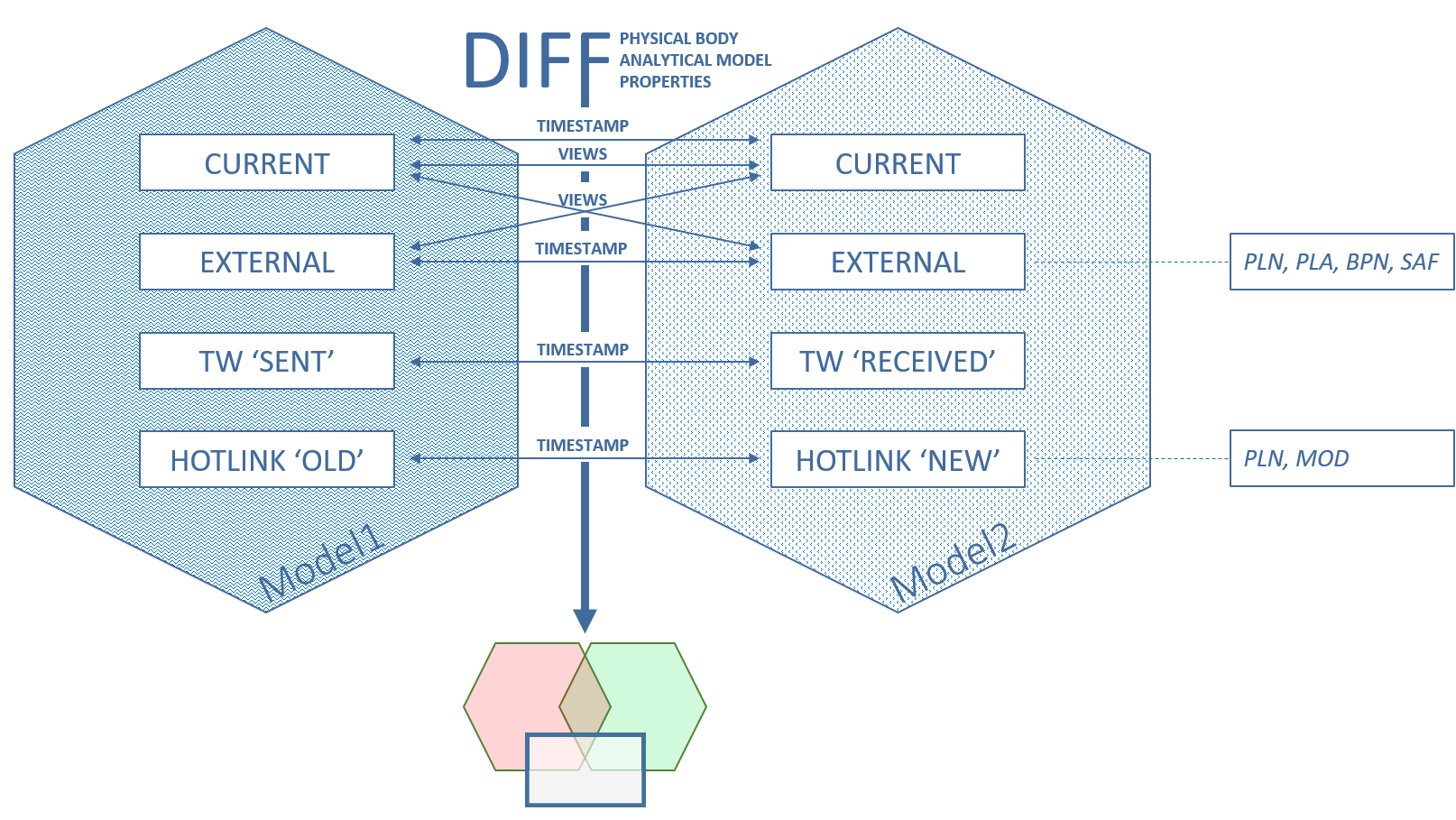

A Comparação de Modelo compara vistas 3D de quaisquer dois modelos, podendo incluir:
•Modelo analítico físico ou estrutural (mesmo duas versões de selo de tempo diferentes do mesmo modelo actual)
•Ficheiro externo (PLN, PLA ou SAF)
•Modelo Teamwork: compare as duas versões antes e depois de Receber Alterações
•Modelo actual: compare as duas versões antes e depois de actualizar Associação
•Modelo IFC (este é um recurso experimental. Ver Importação/Exportação de Modelo de Análise Estrutural IFC - Funcionalidade Experimental.)
A Comparação de Modelo oferece inúmeras opções de visualização de alterações entre dois grupos de modelos 3D
Em cada fluxo de trabalho, o comando Comparar gera uma vista dos dois modelos comparados numa janela "Comparação de Modelo" em separado.
Use a Palete Comparação de Modelo para filtrar, listar e fazer zoom para as alterações e para ver quais os parâmetros que foram alterados.
Pode criar um Assunto a partir de quaisquer alterações.
Comentários:
–A função Comparação de Modelo compara dois modelos com base num selo de tempo fixo para cada um. Por isso, se, posteriormente, alterar algum dos modelos (p. ex., alterar um tipo de projecção ou apagar um elemento), não é possível actualizar os resultados anteriores da Comparação de Modelo. Realize de novo a Comparação de Modelo, com base nos modelos actualizados.
–As Comparações de Modelo de projectos grandes e complexos podem demorar um pouco, mas o processo decorre em segundo plano. Pode continuar a trabalhar sem interrupção no modelo actual.
–O separador Comparação de Modelo dá-lhe feedback enquanto o processo está a decorrer e, também, quando ele termina.
–Pode executar múltiplos processos de Comparação de Modelo em simultâneo.
Comparar Versões de Modelos Teamwork (Antes e Depois de Receber Alterações)
Comparar Duas Versões Guardadas do Modelo Actual
Comparar Duas Vistas de um Único Projecto
Comparar Modelos ARCHICAD Antes e Depois de Actualizar Associação
Comparar Vistas de Modelos Analíticos Estruturais
Seleccionar Vista para Comparar
Filtrar Alterações Mostradas na Palete de Comparação de Modelo
Comparação de Modelo: Rever as Alterações
Cores de Espaço de Trabalho para Comparação de Modelo
Criar Assunto a partir da Lista de Alterações da Comparação de Modelo
