Sugestão de Elementos no Gestor de Assunto (Realçar, Novo, Modificar, Apagar)

Use o painel Elementos do Gestor de Assunto para gerir os elementos contidos em qualquer Assunto.

Realce

Trata-se de uma anotação simples. Qualquer elemento que possua as suas próprias definições no ARCHICAD pode ser realçado num ou mais Assuntos.

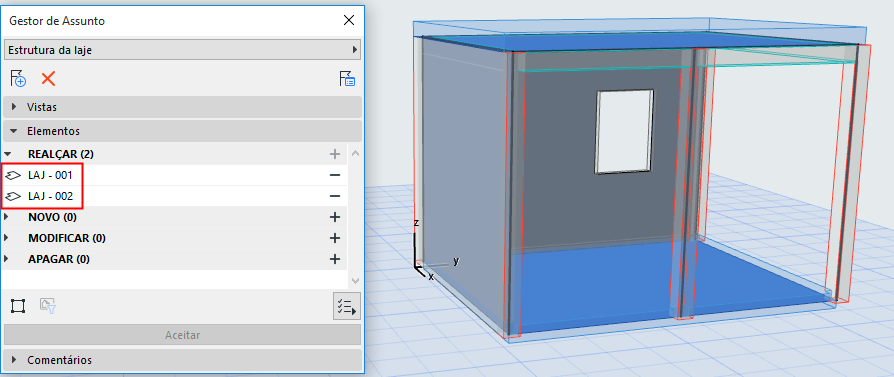

Os elementos de Assuntos novos criados são apresentados por defeito como "Realçar" no Gestor de Assunto e são realçados no modelo.

Por exemplo, quando cria um Assunto a partir do Relatório de Verificação de Modelo, todos os elementos contidos no Assunto são listados na secção Realçar.

Ver Criar Assunto do Relatório de Verificação de Modelo.

Fazer Sugestões com Elementos do Assunto: Novo, Modificar, Apagar

Para adicionar elemento(s) a um Assunto actualmente aberto no Gestor de Assunto:

1.Seleccione o(s) elemento(s) de modelo.

2.Dispõe das seguintes opções:

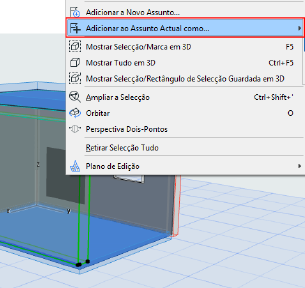

•Use o comando do menu de contexto "Adicionar ao Assunto Actual como"

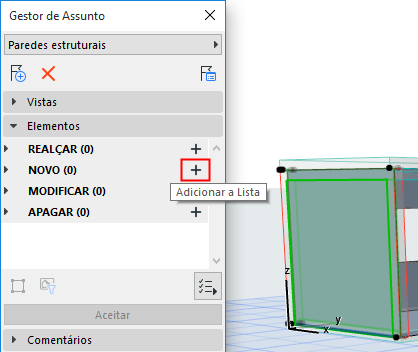

•No Gestor de Assunto, clique num dos botões Mais para mover o elemento seleccionado para Realçar, Novo, Modificar ou Apagar.

–Os elementos "Realçar" podem ser movidos para Novo, Modificar ou Apagar

–Os elementos "Apagar" podem ser movidos para Realçar, Novo ou Modificar

–Os elementos "Novo" e "Modificar" não podem ser movidos para uma categoria diferente, pois não existem no modelo (na sua nova forma sugerida) até que os aceite. Depois de aceites, eles vão para a lista Realçar.

Sugestões para alteração de elementos - Novo, Modificar e Apagar

O que acontece se uma Porta/Janela/Clarabóia for "Nova" ou "Modificar"?

Se sugerir uma Porta/Janela/Clarabóia como "Nova" ou "Modificar", o Gestor de Assunto lista o respectivo elemento principal (Parede ou Cobertura), e não o elemento de abertura que sugeriu. (Razão: no ARCHICAD, não cria ou altera uma Porta/Janela/Clarabóia separadamente do seu elemento principal.)

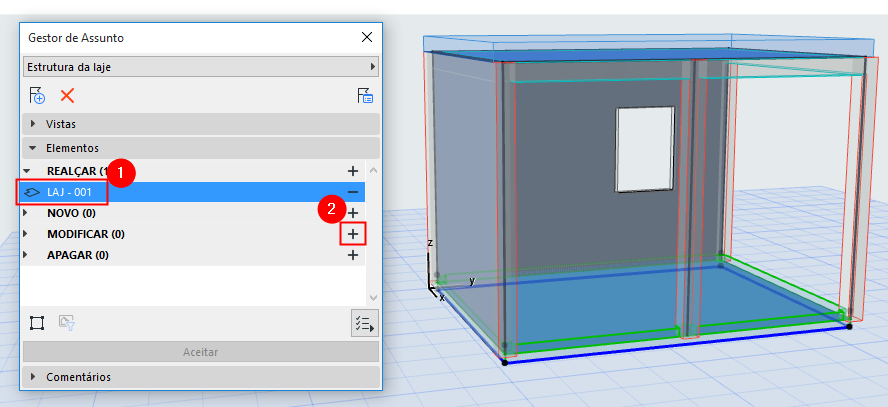

Exemplo: Sugerir Elemento como "Modificar"

No Gestor de Assunto:

1.Faça duplo clique no elemento na lista "Realçar". Desta forma, selecciona o elemento no modelo.

2.Clique no sinal Mais do estado para onde pretende movê-lo: por exemplo, "Modificar".

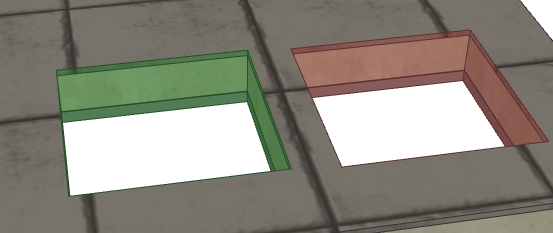

O elemento do Assunto seleccionado está, agora, no estado "Modificar". Apesar de se tratar de um elemento simples no Assunto, ele existe como par de elementos temporário no modelo ("Novo Modificado" e "Apagado Modificado").

Na Planta, é apresentado com um Rectângulo, para que seja fácil de localizar.

Para um elemento "Modificar" seleccionado no modelo:

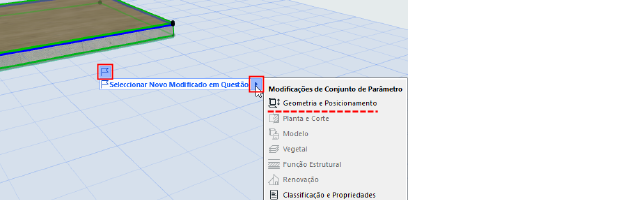

Use o pop-up de marcação

•para seleccionar o seu par no modelo ("Novo Modificado" ou "Apagado Modificado")

•para ver o nome do(s) Assunto(s)

•para ver que parâmetros do elemento serão afectados pela alteração proposta, caso seja aceite.

Remover Elemento de Assunto

Clique no ícone Menos para remover qualquer elemento do Assunto.

Cores de Espaço de Trabalho de Elementos do Assunto

Os elementos do Assunto são apresentados no modelo através de cores definidas em Opções > Ambiente de Trabalho > Cores de Espaço de Trabalho.
