Parâmetros de Verificação de Modelo Físico
Esta verificação identifica quaisquer dois elementos estruturais intersectantes cujos núcleos não se liguem entre si.
Neste exemplo:

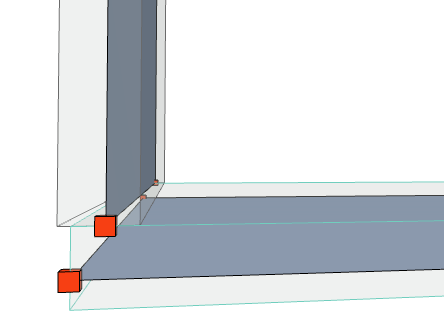

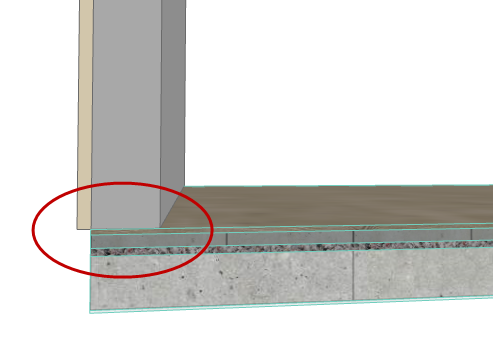

A parede intersecta a Laje apenas até ao ponto onde a Laje termina: os núcleos não estão ligados!
Este problema afecta o Modelo Analítico Estrutural, pois, se os núcleos dos elementos não estiverem ligados, as Regras de Ajuste não têm efeito e os Membros 2D permanecem desligados.
Comentários:
–Todos os elementos com uma Estrutura Básica possuem um núcleo, pelo que são sempre tidos em consideração nesta verificação
–Perfis Complexos e estruturas compostas só são considerados se incluírem, pelo menos, um componente definido como "Núcleo"
–Todos os elementos que contenham um núcleo são considerados (não apenas os elementos estruturais)
Outro Elemento Em Carga mais próximo que
Esta verificação identifica qualquer par de elementos estruturais que não se intersectem de todo, mas que estejam mais próximos entre si do que um determinado valor de tolerância.

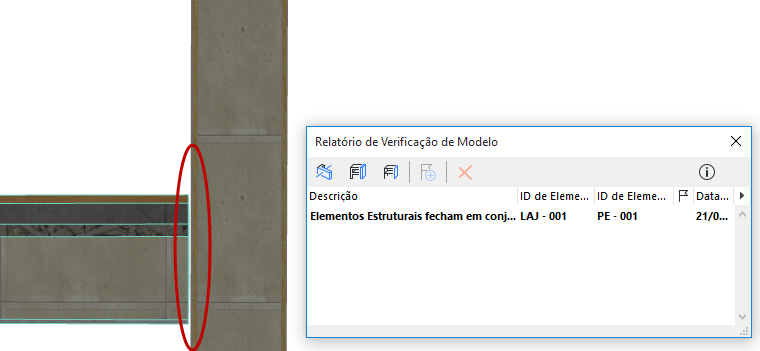

Esta situação é, provavelmente, um erro de modelação, conforme mostrado nesta imagem: existe um pequeno intervalo entre a Laje e a Parede.
Elemento com rácio de dimensão de Núcleo inadequado

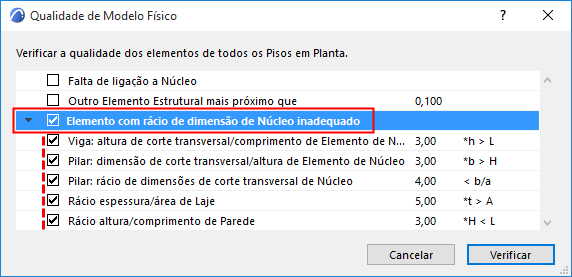

Use esta caixa de verificação para activar ou desactivar este grupo de parâmetros (ou para desactivar qualquer parâmetro individualmente).
Cada parâmetro examina os rácios de determinadas dimensões de núcleo de Vigas, Pilares, Lajes e Paredes e verifica se os rácios resultantes se encontram dentro do intervalo definido.
Se o rácio não estiver dentro do intervalo definido, estes elementos são identificados como "Elemento com rácio de dimensão de Núcleo inadequado" no diálogo de Verificação de Modelo.
•Todos os elementos que contenham um núcleo são tidos em consideração, independentemente da sua Função Estrutural (não apenas os elementos estruturais).
•As dimensões verificadas referem-se à parte do núcleo do elemento.
–Por exemplo, para uma Laje composta com 300 mm de espessura (200 mm do componente do núcleo mais 100 mm das camadas de isolamento e de reboco), apenas a espessura do núcleo de 200 mm é tida em consideração como parte da verificação.
•Para ver uma ilustração do rácio verificado: seleccione um item e, depois, clique no botão de Informações.

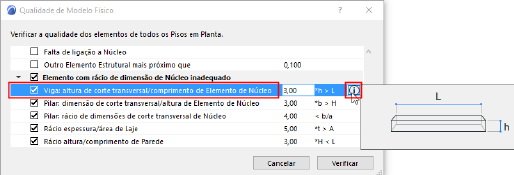

Para ver a Ilustração: Seleccionar o Parâmetro, Clicar em "Informações"
Dicas para usar Parâmetros de "Rácio Inadequado"
Este conjunto de parâmetros no diálogo Verificação de Qualidade de Modelo Físico baseia-se na norma Eurocode para estruturas em betão. (Veja abaixo uma breve descrição de cada um.)
Por exemplo, um Pilar com uma largura e altura do corte transversal desproporcionadas pode ser considerado um Membro 2D e não um Membro 1D.
Os resultados apresentados no diálogo Verificação de Modelo não são, necessariamente, erros. No entanto, para promover a coerência, pode usar estes parâmetros de "rácio inadequado" para que se ajustem ao seu fluxo de trabalho específico e aos requisitos do software de recepção. Por exemplo:
•Os membros da equipa do projecto podem acordar modelar determinadas estruturas (como um parapeito) com uma Parede e não com uma Viga, ou vice versa.
•Os membros da equipa do projecto podem acordar modelar as Paredes ao comprimento do edifício utilizando elementos separados, e não uma única parede extremamente longa.
•Utilize a Verificação de Modelo para encontrar quaisquer discrepâncias
Verifique qualquer um dos seguintes parâmetros relacionados com rácios de dimensões de núcleo inadequados:
Viga: altura de corte transversal/comprimento de Elemento de Núcleo
Rácio do comprimento total da Viga em relação à sua altura (corte transversal do núcleo).
Por exemplo: se a Viga for "demasiado alta" em comparação com o seu comprimento (com base nos valores de relação fornecidos), ela aparece no Relatório de Verificação de Modelo.
As regras do software analítico estrutural podem considerar este elemento como um membro 2D (como uma parede) em vez de um membro 1D, ou como uma Coluna em vez de uma Viga.
Nota: o parâmetro relativo à "altura/comprimento de Parede" (descrito abaixo) verifica o inverso desta situação.

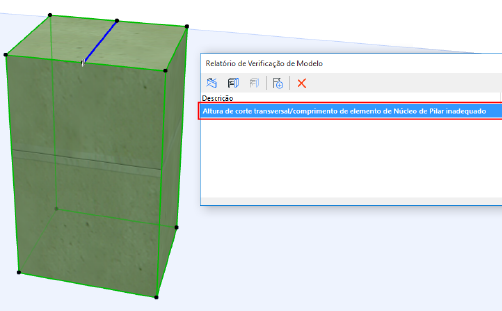

Viga "Demasiado Alta" em Comparação com o Comprimento
Parâmetros de Dimensões do Pilar
Os dois parâmetros seguintes verificam as dimensões de Pilar de duas formas:
Dimensão de corte transversal/altura de Elemento de Núcleo
Rácio de dimensões de corte transversal de Núcleo
Comentários:
–Estes parâmetros apenas consideram as partes do pilar definidas como "Núcleo".
–Se o Pilar possuir um Revestimento: a espessura de Revestimento é considerada no caso de o componente de Revestimento estar definido como "Núcleo" (nas Definições de Selecção de Pilar, página "Segmento".) Se o Revestimento estiver definido como "Acabamento" ou "Outro", não é tido em consideração.
Rácio espessura/área de Laje
Compara a espessura do núcleo da Laje com a área da Laje.
Se este rácio for superior ao valor definido (se a Laje for demasiado "espessa" em comparação com a sua área), ela aparece no Relatório de Verificação de Modelo.

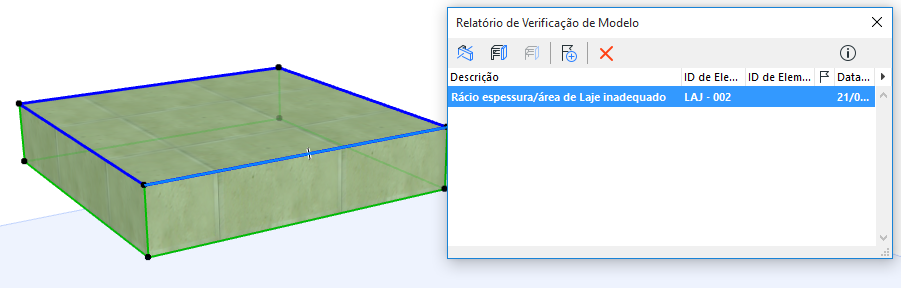

Laje "Demasiado espessa" em Comparação com a Área
Rácio altura/comprimento de Parede
Rácio da altura da Parede com o seu comprimento total.
Por exemplo: se a Parede for "demasiado alta" em comparação com o seu comprimento (com base nos valores de relação fornecidos), ela aparece no Relatório de Verificação de Modelo.
As regras do software de análise estrutural podem considerar tal elemento um Membro 1D (como uma Viga) e não como um Membro 2D.
Nota: o parâmetro relativo à "altura/comprimento de Viga" (descrito acima) verifica o inverso desta situação.
