A palete Definir Rendering está acessível a partir de Janela > Paletes > Definir Rendering.

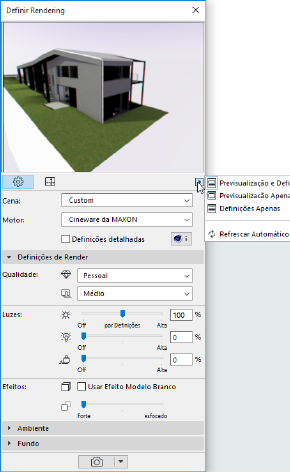

Por defeito, a janela de Previsualização está no topo e as definições do motor renderizado seleccionado encontram-se abaixo. Clique no pop-up abaixo da janela de Previsualização a mostrar:
•ambas Previsualização e Definições
•Previsualizacão Apenas ou Definições apenas.
Na parte superior da Palete, existem duas vistas principais: clique no botão esquerdo nas Definições; clique no botão direito no Tamanho.
Nota: se guardar uma vista de rendering, pode editar o tamanho que deve renderizar, em Tipo de Projecções.
Ver Definições de Vista Painel Apenas 3D.

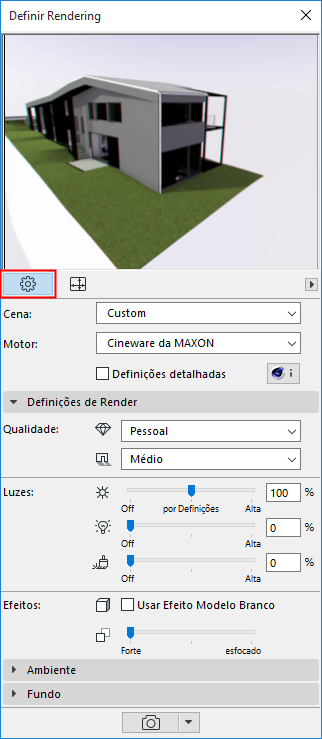

•Utilize a vista Definições para ajustar os parâmetros da sua cena de Rendering; os parâmetros variam dependendo do Motor que escolher. Pode guardar e gerir as suas cenas nas pastas, de forma a que possa reutilizá-las, facilmente, nos renderings subsequentes e exportá-las/importá-las para vários projectos.
Nas definições básicas do Cineware: ver Definições Básicas de Cineware, abaixo.
Para pormenores sobre outras definições específicas do motor: ver Definir Rendering.

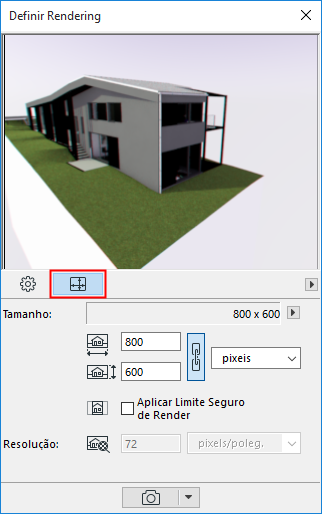

•Os parâmetros do Tamanho não serão guardados como parte da Cena de Rendering,. Assim, poderá utilizar a cena numa variedade de contextos, independentemente do tamanho.
Nota: para uma vista de rendering, também pode editar parâmetros de Tamanho em Tipo de Projecções.
Seleccionar e Gerir Cenas de Rendering

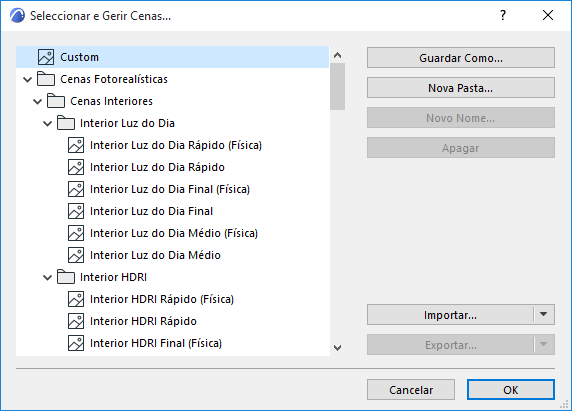

Uma Cena Rendering é um conjunto de Definições de Rendering predefinidas que podem ser armazenadas e aplicadas novamente utilizando a caixa de diálogo Seleccionar e Gerir Cenas.
Para cada motor de Rendering, o modelo de fábrica da ARCHICAD fornece uma ou mais Cenas predefinidas. Estas encontram-se listadas na estrutura em árvore na caixa de diálogo Seleccionar e Gerir Cenas.
Se carregou uma Cena na Palete Definições de Rendering e, em seguida, alterou algum parâmetro, o nome da Cena muda para “Personalizar” até que a guarde com um nome novo.

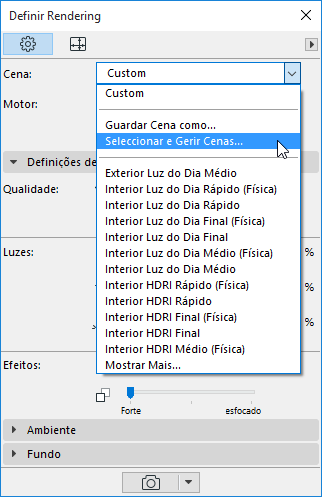

Para guardar as definições de uma Cena de Rendering Scene, abra a caixa de diálogo Seleccionar e Gerir Cenas e clique em Guardar como.
Uma Cena guardada inclui todos os parâmetros na Vista definições da Palete de Definições de Rendering. Tenha em atenção que esta inclui o motor de Rendering (p.ex. Cineware ou Esboço). Contudo um Tamanho de saída de Rendering não é guardado como parte da Cena.
Antes de fechar um projecto, certifique-se de que guarda todas as definições da Cena personalizada com um nome novo se pretender voltar a aplicar as definições mais tarde. Assim, ao guardar uma vista 3D, pode guardar todas as Cenas com nome como parte das suas Definições de Vista (no painel apenas 3D das Definições de Vista).
Utilize a caixa de diálogo Seleccionar e Gerir para organizar em pastas e exportar/importar ficheiros de Cenas entre diferentes ARCHICADs. Os ficheiros Cena têm a “renderingscene” de extensão.)
Nota: não pode utilizar uma Cena de Rendering em versões do ARCHICAD anteriores ao ARCHICAD 18.
Seleccione um Motor, a partir da palete pop-up Motor.O ARCHICAD vem com os seguintes motores de rendering integrados.
NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
•Motor Cineware: este renderizador é baseado na versão R21 do Maxon Cinema 4D e incorpora a maioria dos seus parâmetros.
Nota: Copyright MAXON Computer GmbH. Todos os direitos reservados. http://www.maxon.net. (Clique no botão Informações para aceder a informações adicionais neste motor.)
•Este motor permite-lhe criar imagens altamente realistas, de elevada qualidade, com textura e reprodução de luminosidade mais precisas que outros motores.
Ver Definições Básicas de Cineware.
Ver também Definições Detalhadas Cineware.
•Motor de Rendering Básico: o motor básico (cujas definições são análogas ao motor de Aceleração de Hardware) é apropriado para produzir renderings simples ou de qualidade de desenho oferecendo superfícies de imagem texturada, sombras simples e transparências.
Ver Motor de Rendering Básico.
•Esboço: este motor produz renderings não-realistas, que replicam linhas desenhadas à mão- apropriado para vistas esboçadas, em fases iniciais do projecto.
Para mais informações, veja Motor de Rendering Esboço.
Os parâmetros do Tamanho que definiu aqui não serão guardados como parte da Cena de Rendering,. Assim, poderá utilizar a cena numa variedade de contextos, independentemente do tamanho.

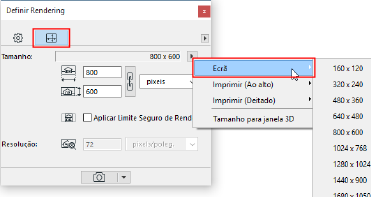

Clique no menu pop-up para aceder às predefinições do Tamanho predefinido conveniente (correspondendo ao tamanho do ecrã em pixels, tamanho do papel, ou ao tamanho janela 3D actual).
Predefinições do Tamanho disponíveis (p.ex. Ecrã, em pixels, ou Imprimir, para corresponder ao tamanho do papel.
Clique no ícone cadeia para manter estes valores proporcionalmente constantes: se alterar um dos valores manualmente, o outro valor será, correspondentemente, actualizado.
Se escolher um tamanho do papel predefinido, tem de também introduzir um valor de Resolução em dpi. O separador Tamanho também apresenta a resolução da imagem final.
A geração da Imagem Ver Antes é optimizada quanto à velocidade. Consequentemente, tem determinados limites: por exemplo, a funcionalidade relva 3D não é apresentada na previsualização (o canal Relva em Superfícies não tem efeito na previsualização.)
A Previsualização pode ser actualizada manual ou automaticamente.
•Refrescar Automático: para activar o refrescar automático de Previsualização, escolha esta opção do pop-up
•Refrescar Manual: clique apenas na imagem. Uma Previsualização que necessita de ser actualizada é apresentada com um ícone de actualizar e a Previsualização fica a cinzento.
Notas sobre a Previsualização Rendering:
–A janela 3D tem de estar activa para a actualização automática ocorrer.
–Enquanto a Palete de Rendering pode ser apresentada em qualquer janela ARCHICAD, a janela 3D é sempre regenerada e trazida para a frente sempre que a Previsualização é actualizada.
–Ao efectuar o rendering com o motor de Rendering Esboço, a previsualização não utilizará o actual modelo 3D. Em vez disso, para acelerar o feedback da previsualização, é apresentado um modelo básico “fictício” no qual as suas actuais definições de rendering são reflectidas.
–Para actualizar a Previsualização, o ARCHICAD regenerará apenas as alterações resultantes das modificações ao modelo, as definições de superfície e as definições de rendering. Contudo, se fechar a Palete Definir Rendering, o ARCHICAD terá de renderizar novamente todo o modelo da próxima vez que o abrir. Assim, para poupar tempo, deverá de manter a Palete Rendering aberta enquanto trabalha.
