Definições de Propriedade da Estrutura (Avaliação Energética)
NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
Valor U diz respeito ao coeficiente de transmissão de calor da estrutura seleccionada. Utilize o Calculador de Valor U para calcular o desempenho térmico físico das estruturas nos seus projectos com base nas propriedades físicas do(s) Material/Materiais de Construção da estrutura.
Nota: Para um método mais simples e rápido mas, ligeiramente, menos preciso, edite o valor U manualmente.
Ver Sobrepor valor U (valor R).
Seleccione qualquer estrutura da lista. Na coluna Valor U, clique no botão das reticências - com o ícone de fecho na posição de fechado (vermelho) - para abrir o diálogo Calculador Valor-U.

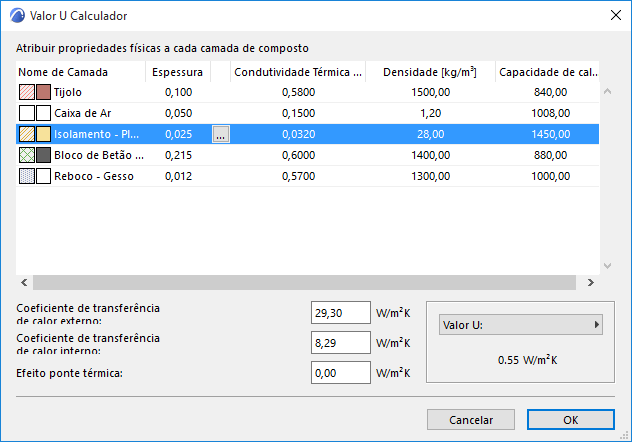

No Calculador Valor-U, a(s) camada(s) que forma(m) a estrutura seleccionada é/são listada(s) com as suas propriedades relevantes (Espessura, Condutividade térmica, Densidade e Capacidade de aquecimento), cada uma apresentando um valor por defeito.
Nota: Estes valores derivam do painel Propriedades Físicas da caixa de diálogo Materiais de Construção do ARCHICAD. Pode editar qualquer um destes valores manualmente.
Conforme a convenção do local, pode preferir utilizar o valor R (Coeficiente de Resistência Térmica), que é o inverso do valor U. . Para apresentar uma lista e visualizar valores R em vez de valores U (tanto aqui, como no Relatório de Avaliação final), clique no pop-up do valor U em baixo, à direita desta caixa de diálogo, e escolha Valor R.
Os coeficientes de transferência de calor externo e interno e o efeito de ponte térmica relacionado com a área da superfície estrutural são apresentados na zona inferior esquerda da caixa de diálogo Calculador de Valor U (valor R). Estes dados, adicionalmente às propriedades do material, são necessários para o cálculo.
O Valor U Calculado é visualizado no canto inferior direito do painel.
Nota: O Valor U Calculado apresentado nesta caixa de diálogo baseia-se em dados de desempenho de componentes fixos do edifício. Este tipo de dados é listado sob Valores Chave/Coeficientes de Transferência de Calor no relatório de Avaliação do Desempenho Energético. No entanto, a Avaliação Energética usa um algoritmo de cálculo dinâmico, mais preciso, para calcular a transmissão de calor hora a hora através das estruturas do edifício, ao simular o balanço energético do edifício para o ano de referência. O resultado desta análise dinâmica é a base dos dados de Consumo de Energia, Pegada de Carbono e Balanço de Energia Mensal apresentados no relatório de Avaliação Energética.
Algoritmo de Cálculo do Valor U (Valor R)

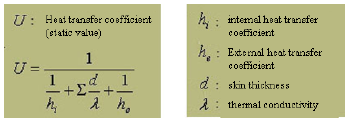

O Calculador do Valor U calcula o coeficiente médio de transferência de calor de Materiais de Construção e estruturas compostas, com base num algoritmo fixo, utilizado pela maioria das normas nacionais.
Para incluir os efeitos das pontes térmicas, os valores U delta são adicionados aos valores U médios das entradas do grupo de estruturas. As magnitudes dos coeficientes de transferência de calor externo e interno e o valor U delta, dependem da posição da estrutura avaliada quanto à corrente térmica. Definições por defeito são oferecidas no âmbito da Avaliação Energética. No entanto, é aconselhável rever e sobrepor manualmente estes valores predefinidos, caso as necessidades da situação estrutural ou os requisitos para a localização do projecto sejam diferentes.
Atribuição de Propriedade Física
Visualize as camadas apresentadas na lista no Calculador Valor-U. Enquanto o tipo de trama, o nome e a espessura de cada camada derivam das definições do elemento no ARCHICAD, as três propriedades à direita da linha vertical - Condutividade Térmica, Densidade e Capacidade de calor - podem ser modificadas por si, caso os valores por defeito não correspondam às estruturas do seu projecto actual.
Para alterar o valor de Condutividade térmica, Densidade e/ou Capacidade de aquecimento para qualquer camada, seleccione-o da lista do Calculador Valor-U.
Clique no botão com as reticências para aceder à caixa de diálogo Atribuição de Propriedade Física.

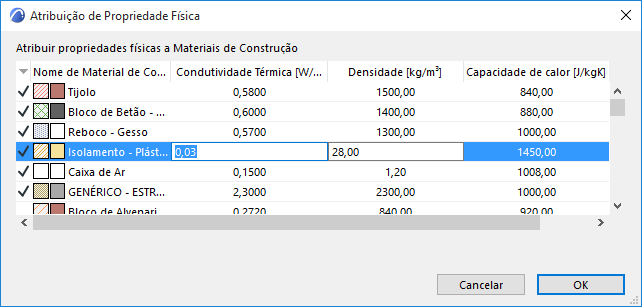

A caixa de diálogo Atribuição de Propriedade Física apresenta uma lista de todos os Materiais de Construção definidos para este projecto. Estes Materiais de Construção efectivamente usadas neste projecto são apresentadas aqui com uma marcação na coluna da extrema esquerda. Cada trama listada é apresentada com as propriedades físicas relevantes que lhe são atribuídas.
Nota: Estes valores derivam do painel Propriedades Físicas da caixa de diálogo Materiais de Construção (Opções > Atributos do Elemento > Materiais de Construção).
O Material de Construção que seleccionou no Calculador Valor-U é realçado na lista. Aqui, pode editar qualquer valor, quer directamente, quer escolhendo valores definidos a partir do Catálogo de Materiais.
Qualquer alteração aqui efectuada será, automaticamente, reflectida em todos os elementos do projecto que incluam a trama editada.

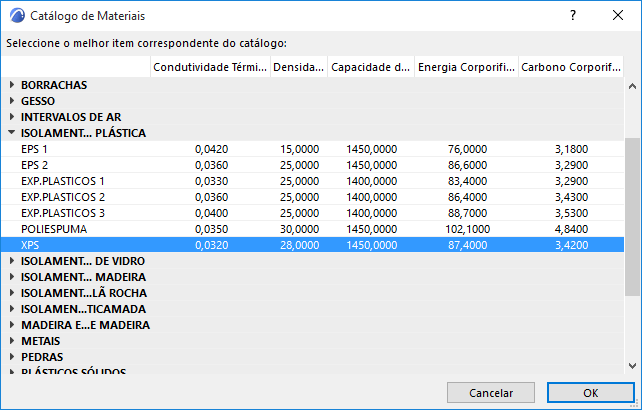

Os materiais na Avaliação Energética representam propriedades físicas (condutividade térmica, densidade, capacidade de calor, energia corporificada, e carbono corporificado). Na caixa de diálogo Atribuição de Propriedade Física, realce uma linha e clique no botão Catálogo do lado direito: isto abre o Catálogo de Materiais da Avaliação Energética.
O Catálogo de Materiais é uma vasta base de dados integrada na Avaliação Energética, que contém informações sobre os materiais do edifício, relevantes para os cálculos energéticos (condutividade térmica, densidade, capacidade de calor, energia corporificada, e carbono corporificado). Os materiais do edifício são agrupados por categorias principais com listas pendentes detalhadas, de forma permitirem um acesso fácil e uma selecção rápida.
Seleccione aqui um material cujas propriedades físicas correspondam às suas necessidades. Quando clica em OK no Catálogo de Materiais, as propriedades térmicas do material seleccionado são atribuídas ao Material de Construção que seleccionou em Atribuição de Propriedade Física.
Desta forma, o motor de cálculo obtém os dados físicos necessários para a avaliação térmica, sem precisar que efectue qualquer entrada.
É possível introduzir um valor U (ou valor R) manualmente, em vez de usar o calculador de valor U e funções de Atribuição de Propriedade Física. Omitir a Atribuição de Propriedade Física reduz consideravelmente o tempo necessário para avaliar um projecto, mas conduz a resultados de alguma forma menos precisos.

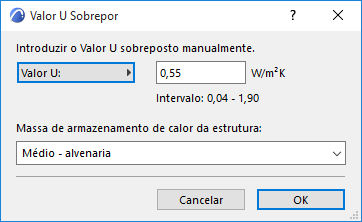

Seleccione qualquer estrutura da lista. Na coluna Valor U, clique no botão das reticências - com o ícone de fecho na posição de aberto (branco) - para abrir o diálogo Valor U sobreposto.
Clique no pop-up para alternar entre o valor U e o valor R, conforme necessário. Introduza, simplesmente, o valor pretendido no campo editável.
Massa de armazenamento de calor da estrutura

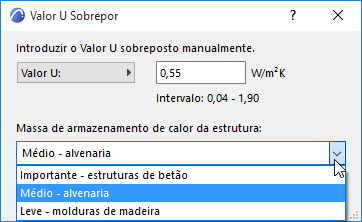

Utilize este pop-up (também na caixa de diálogo Valor U sobreposto) para seleccionar a massa térmica (Leve, Média ou Pesada) da estrutura seleccionada, em vez de utilizar os materiais, directamente, provenientes do modelo do edifício.
Os valores limite para estas categorias são:
•peso pesado: > 400 kg/área do pavimento
•médio: 250 – 400 kg/área do pavimento
•peso leve: <250 kg/área do pavimento
Na Avaliação Energética, estas definições predefinidas estão vinculadas a valores médios de densidade. Estes valores de densidade são multiplicados pelo volume total de estruturas interiores, fornecendo o valor numérico da Capacidade de retenção de calor interno ao motor de cálculo.
Altere a Infiltração predefinida (unidade: l/s,m2) da entrada da Lista de Estruturas seleccionada para definir com precisão a sua permeabilidade ao ar (0,6 l/s,m2 é considerado baixo, enquanto 1,6 l/s,m2 é considerado uma infiltração alta).
A função Avaliação Energética do ARCHICAD não só simula o efeito de infiltração no balanço energético por hora, como também apresenta o Vazamento total de Ar (substituição de ar por hora), na secção Valores Chave do PDF "Relatório de Desempenho Energético".
Absorvência Solar
A propriedade do material superfície determina as propriedades de Absorvência Solar da Estrutura seleccionada. Altere a Absorvência Solar predefinida (unidade: %) da entrada da Lista Estruturas seleccionada para definir com precisão a sua capacidade de absorção de energia solar.
