Perfis de Operação (Avaliação Energética)
NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
Abra esta caixa de diálogo do pop-up da palete Revisão do Modelo na parte superior direita, em Modelação > Avaliação Energética > Perfil de Operação, ou através do comando Opções > Atributos do Elemento > Perfis de Operação .
O Perfil de Operação é um atributo ARCHICAD. É possível atribuir um Perfil de Operação separado a cada Bloco Térmico.
Cada Perfil de Operação é associado a um mapa diário, que abrange os seguintes dados, por hora, para um ano inteiro (8760 horas no total):
•Faixa de Temperatura interna requerida
•Ganho calor humano
•Carga de serviço água quente
•Cargas de humidade

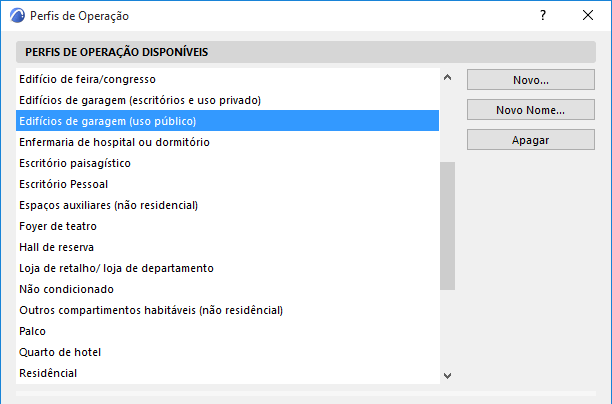

Perfis de Operação disponíveis
Escolha o perfil de operação que melhor se ajusta à função do bloco térmico seleccionado na lista de perfis predefinidos disponíveis. Estes valores predefinidos reflectem as especificações de Perfil de Operação da Norma DIN 18599 - Eficiência Energética de Edifícios.
Também é possível criar ou dar novo nome a Perfis de Operação personalizados com a função Avaliação Energética no ARCHICAD e adicioná-los à lista de Perfis de Operação disponíveis. Pode, ainda, editá-los consoante a necessidade, alterando os valores a que se referem no item da lista do mapa diário.

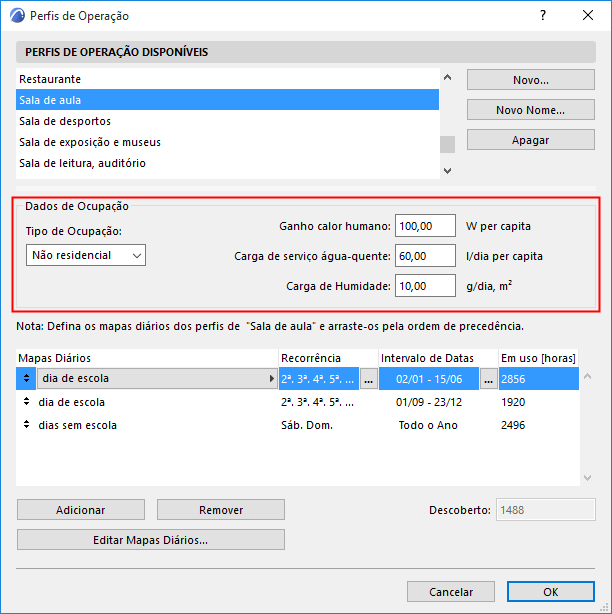

Dados de Ocupação
Abaixo, veja os Dados de Ocupação do Perfil de Operação seleccionado.
Altere qualquer um destes valores, se necessário, para melhor reflectirem a função do bloco térmico.
•Tipo de Ocupação: Residencial ou Não residencial
•Ganho de calor humano: a quantidade de calor produzido pelos corpos humanos no edifício (W/capita)
•Carga de serviço água-quente: quantidade de água quente necessária por pessoa, de acordo com a função do edifício seleccionada (l/dia, por capita)
•Carga de humidade: a quantidade de vapor de água que entra no ar interno como resultado da operação do edifício (l/dia)

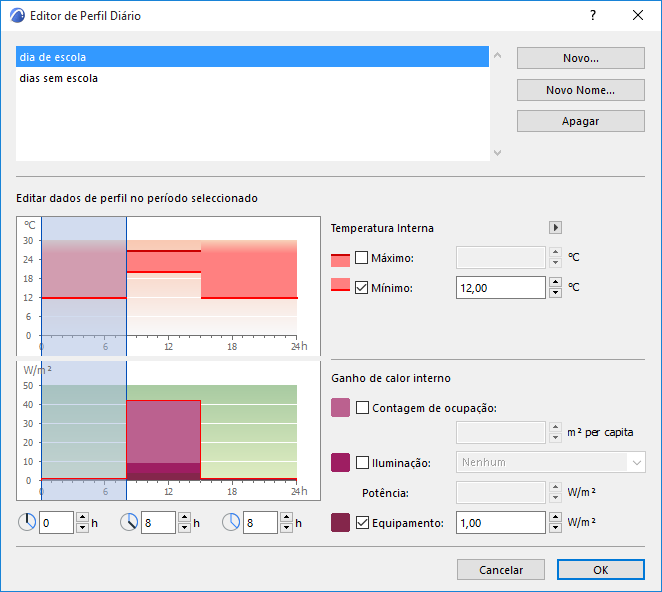

Seleccione “Editar Mapas Diários” para abrir o Editor de Perfil Diário. Este diálogo apresenta dois gráficos de perfil de ocupação diária com os respectivos valores chave à direita de cada gráfico. Estes controlos são usados para especificar a faixa de temperatura interna requerida, bem como a Contagem de ocupação, a Densidade de potência de iluminação (LPD, em W/m2) e a densidade da potência do Equipamento (LPD, em W/m2), que determinarão os Ganhos de calor interno.
Teoricamente, é possível definir condições de operação diferentes para cada hora do ano de referência com o Editor de Perfil Diário.
Temperatura Interna: defina a faixa de temperatura do ar interior permitida por hora (valores máximo e/ou mínimo) durante o dia
Ganho de calor interno: defina os factores que resultam na emissão de energia (ganho de calor interno) durante o dia, por m2 de área do pavimento interior (W/m2)
•Contagem de ocupação: consulte os regulamentos locais para introduzir um valor que descreva a densidade de ocupação humana para a operação seleccionada.
•Iluminação: assinale a caixa Iluminação e, depois, seleccione um tipo de iluminação na lista pendente. O valor de Potência por defeito para o tipo de Iluminação Interior seleccionado aparece no campo Potência. Pode ajustar este valor manualmente se o desenho de iluminação do projecto se encontrar disponível na altura da avaliação.
•Equipamento: consulte os regulamentos locais para introduzir um valor que descreva a densidade de aparelhos (p. ex.: televisores, computadores, servidores) para a operação seleccionada.

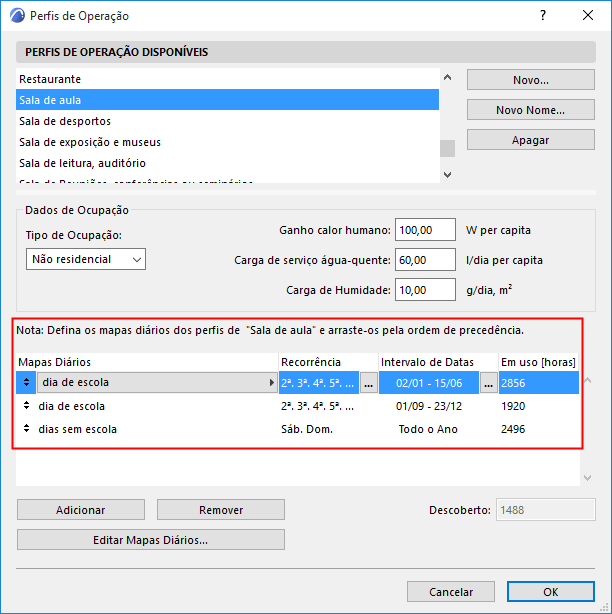

Agendamento de Operação Anual
Uma vez que estes dados irão variar consoante o dia da semana e ao longo do ano, o Perfil de Operação consiste num qualquer número de mapas diários, que correspondem a intervalos específicos de datas e dias da semana.
Para cada mapa diário, pode definir as seguintes características:

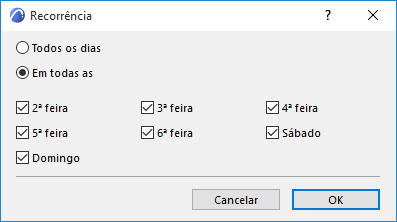

•Recorrência: dias da semana em que o mapa em particular se encontra em efeito

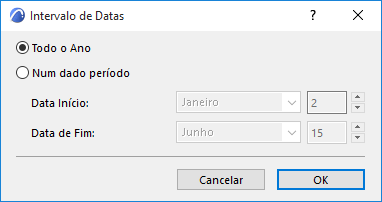

•Intervalo de Datas: períodos do ano de simulação durante o qual o mapa ocorre
A Recorrência e o Intervalo de Datas definem as Horas em uso (o número total de horas durante as quais o Mapa Diário seleccionado se encontra em efeito).
Se o contador de Horas a Descoberto no canto inferior direito do Agendamento de operação Anual mostrar qualquer número excepto 0, significa que são necessárias mais alterações na Recorrência e Intervalo de Datas, pois existem algumas horas do ano de referência sem um agendamento de operação atribuído.
Se o contador de horas Sobrepostas no canto inferior direito do Agendamento de operação Anual mostrar qualquer número excepto 0, significa que são necessárias mais alterações na Recorrência e Intervalo de Datas, pois existem algumas horas do ano de referência com mais do que um agendamento de operação atribuído. Clique no tag de aviso amarelo para obter detalhes sobre os perfis de sobreposição.
