Como Resolver Avisos de Erro na Caixa de Diálogo de Mapeamento de Tipo

O ARCHICAD inclui duas Predefinições para Mapeamento de Tipo para Exportação IFC. Cada Predefinição é optimizada para um Esquema IFC suportado: IFC2x3 ou IFC4.

Se utilizar as Predefinições, conforme mostrado nas imagens abaixo, o mapeamento será correcto.

Se personalizar a predefinição de Mapeamento de Tipo ou alterar a definição de Esquema, tal pode resultar em definições de mapeamento obsoletas ou incorrectas, porque as definições de tipo IFC diferem de alguma forma entre IFC2x3 e IFC4.

A caixa de diálogo Tradutores IFC e a subcaixa de diálogo Mapeamento de Tipo vão alertá-lo para todas as definições de Mapeamento de Tipo incompatíveis e ajudá-lo a resolvê-las.

Aqui, pode ter uma Predefinição de Mapeamento de Tipo pessoal que é suposto ser compatível com o Esquema IFC4. Mas o painel Compatibilidade indica um problema:

Clique no botão com três pontos para abrir a caixa de diálogo de Predefinição de Mapeamento de Tipo.

Aqui, também é indicado o problema.

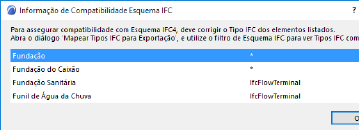

Clique no botão Informações para descobrir mais. Agora a caixa de diálogo de Informações de Compatibilidade lista os itens de mapeamento problemáticos (aqui: Sapata, Pilha e Rampa).

Clique em OK para voltar à caixa de diálogo principal, depois clique para abrir a caixa de diálogo Mapear Tipos IFC para Exportação...

Na caixa de diálogo Mapear Tipos IFC para Exportação..., defina o filtro para "Mostrar Entidades IFC para Esquema IFC4", conforme mostrado na imagem abaixo.

Isto vai configurar a caixa de diálogo para que seja forçado a escolher definições de mapeamento compatíveis com IFC4.

Na vista em árvore do lado esquerdo, pode ver os itens de Classificação com erros: estão assinalados com triângulos de aviso. Estes itens foram provavelmente mapeados correctamente para IFC2x3, mas uma vez que as normas de atribuição de nome foram alteradas ou expandidas, tem de remapear estes itens para utilizar os novos termos correspondentes para IFC4. Isto será fácil.

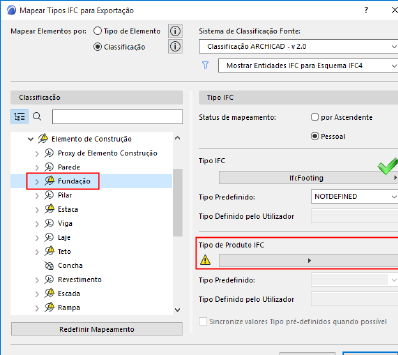

1.Seleccione o item de Classificação problemático (p. ex., Sapata).

As suas definições de mapeamento encontram-se do lado direito. O Tipo IFC está okay, mas o Tipo de Produto IFC está em falta.

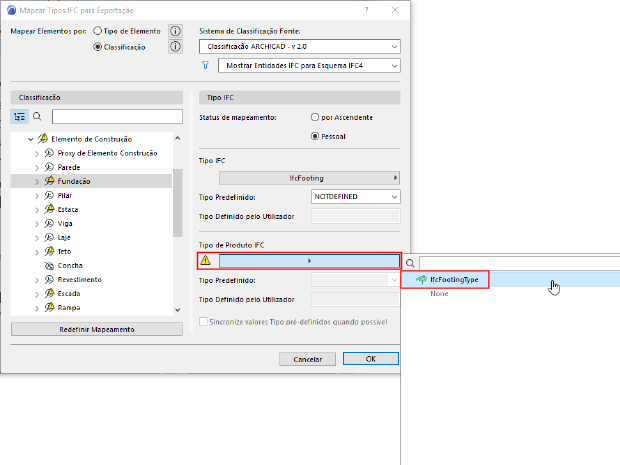

2.Clique no pop-up Tipo de Produto IFC para ver escolhas de mapeamento compatíveis. Seleccione uma e clique em Escolher.

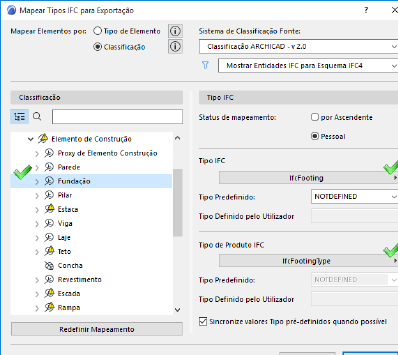

O problema de mapeamento para o item de Sapata é resolvido.

Repita este remapeamento para cada uma dos elementos problemáticos para garantir que a sua predefinição de Mapeamento de Tipo é compatível com IFC4.
