Definições de Correspondência com Superfícies Cineware

Carregar Definições Cinema 4D

Utilize este comando para importar as definições de um determinado material Cinema4D de um ficheiro externo; estas definições serão carregadas para a actual superfície no ARCHICAD.

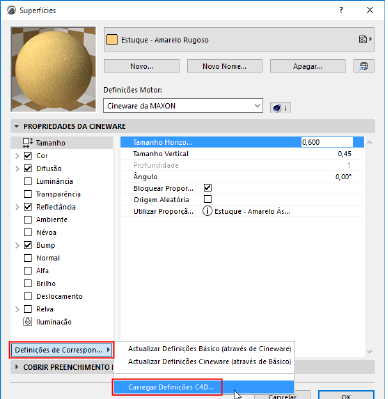

No pop-up Definições de Correspondência em Superfícies, escolha o comando Carregar Definições C4D.

Na caixa de diálogo emergente, procure um ficheiro Cinema 4D. Este pode ser um material simples ou um modelo completo em formato Cinema 4D.

Se escolher um ficheiro de modelo, aparece uma caixa de diálogo selectora: seleccione o Material Cinema4D de que necessita.

Clique em OK para carregar o material escolhido. As respectivas definições substituem as da sua actual superfície.

Comentários:

-O número máximo de parâmetros que podem ser usados numa superfície é 1024. Ver Limite do Número de Parâmetros de Superfície, em baixo.

-Materiais baseados em nós de CINEMA 4D não são suportados no ARCHICAD. Tais materiais importados serão visualizados com um material especificamente gerado em alternativa.

Corresponder Definições Cineware com Motor Básico

Todas as superfícies são específicas para o motor, para o qual estão configuradas: Básico (incluindo Aceleração de Hardware) ou Cineware. Se alterar um parâmetro de superfície para um motor (p.ex. Básico), essas modificações não se aplicarão para o mesmo parâmetro de superfície, caso mude para outro motor (p.ex. Cineware). Por norma, Cineware possui um número superior de parâmetros sofisticados do que os motores Básico e Aceleração de Hardware (que são muito semelhantes entre si).

Encontram-se disponíveis dois comandos para ajudar a sincronizar o aspecto da superfície definida em Cineware com o respectivo aspecto para o motor Básico (ou Aceleração de Hardware). Tenha em atenção que devido à diferença em termos de parâmetros, o resultado poderá apenas ser um aproximação. No geral, os parâmetros básicos de superfícies simples são combinados com precisão.

No pop-up Definições de Correspondência em Superfícies:

Actualizar Definições Básico (a partir de Cineware): isto aplicará as definições de superfície de Cineware à respectiva parte correspondente da superfície em Básico/Aceleração de Hardware.

Nota: uma vez que o motor Básico/Aceleração de Hardware utiliza relativamente poucos parâmetros, o efeito deste comando poderá ser mínimo. Nomeadamente, os parâmetros de superfícies procedurais (em Cineware) não podem ser replicados no Básico/Aceleração de Hardware.

Actualizar Definições Cineware (a partir de Básico): isto aplicará as definições de superfície de Básico/Aceleração de Hardware à respectiva parte correspondente da superfície em Cineware.

Limite do Número de Parâmetros de Superfície

Devido aos muitos vegetais de shaders disponíveis para superfícies Cineware, poderia, teoricamente, definir um número ilimitado de parâmetros para uma determinada superfície.

Contudo, no ARCHICAD, o número máximo de parâmetros que podem ser usados numa superfície é 1024. (o ARCHICAD utiliza o atributo da superfície em objectos GDL também e a linguagem de programação GDL define um limite de 1024 parâmetros.)

Poderá encontrar este limite

•ao carregar uma superfície de um ficheiro Cinema 4D (ver Definições Carregar Cinema 4D, acima)

•ao configurar a sua própria superfície personalizada

A solução é limitar o número de shaders utilizados na superfície e/ou utilizar uma estrutura de shader mais simples (limitando o número de vegetais embebidos).
