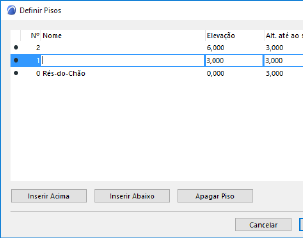

Caixa de Diálogo Definir Pisos

Para abrir esta caixa de diálogo, tem as seguintes opções:

•Utilize o menu de contexto do separador de um Piso

•Utilize o comando Modelação > Definir Pisos

•Escolha Definir Pisos a partir do menu de contexto de um Piso seleccionado, ou a pasta Pisos no Navegador.

Utilize as barras de divisão do cabeçalho para editar a largura do pilar.

A parte superior da caixa de diálogo apresenta a lista dos pisos existentes no Projecto. Quando inicia um novo Projecto, podem já existir vários pisos, criados de origem. Cada Projecto tem que conter, no mínimo, um piso.

Para activar um piso, seleccione-o na lista e clique OK. A Janela da Planta apresenta o piso seleccionado.

Nota: pode também navegar entre pisos, utilizando o Navegador, ou os comandos apropriados na barra de ferramentas Mini-Navegador.

Inserir Acima/Inserir Abaixo: clique num destes botões para criar um novo piso, acima ou abaixo do piso actualmente seleccionado na lista.

Quando o nome de um piso está seleccionado, pode editar o respectivo Nome, a Elevação (à Origem do Projecto), a Altura ao Piso seguinte, e a visualização da Linha de Nível do Piso nos cortes. O campo Número não é editável manualmente.

A selecção múltipla está disponível para editar estes valores em simultâneo para múltiplos pisos de uma só vez.

As alterações à altura e à elevação dos pisos têm significados diferentes:

•Se modificar a altura de um piso, irá afectar a elevação de todos os pisos superiores (se o número do piso for positivo) ou abaixo (se o número do piso for negativo). Em termos práticos, aumenta ou diminui todo o edifício, ao considerar a altura de um piso maior ou menor. A altura de todos os outros pisos mantém-se inalterada.

•Se modificar a elevação de um piso, irá afectar as alturas dos pisos imediatamente acima ou abaixo. Em termos práticos, move o nível de único piso, mantendo o restante edifício estático. A elevação de todos os outros pisos mantém-se inalterada.

Nota: a alteração de alturas dos pisos pode resultar em elementos invertidos: a respectiva altimetria do topo irá cair abaixo da altimetria da base.

Ver Elementos Invertidos.

Mostrar Nível nas Secções (ícone à direita): marque esta opção para visualizar a Linha de Nível deste piso nas Secções/Alçados.

Para mais informações, veja Mostrar/Esconder Linhas do Nível do Piso em Secção/Alçado/AI.

Apagar Piso: clique neste botão para apagar o piso seleccionado.

Atenção: se apagar um Piso, todos os elementos que o tinham como Piso Original também serão apagados!

Aviso: A fila de tarefas de anulação é totalmente apagada sempre que apaga ou adiciona um piso ou altera a altura de um piso.
