Definições de Consolidação do Trabalho de Linhas
Para aceder a esta caixa de diálogo, tem que seleccionar primeiro pelo menos duas tramas. Utilize o comando Editar > Dar Nova Forma > Consolidação do Trabalho de Linhas .
Para informações gerais sobre o assunto, ver Consolidar Linhas e Tramas em Janelas de Desenho.
Na primeira utilização do comando, será aberto o Assistente.
Este menu conduz o utilizador pelas opções de Consolidação, uma a uma. Note que cada opção de consolidação se apoia na anterior; o programa executa a consolidação pela ordem que aparece no menu.
Apagar Duplicados: as linhas duplicadas são aquelas com atributos e posições idênticas. Uma linha fica, as restantes serão apagadas.
Explodir Polilinhas em Primitivas de Desenho: as Polilinhas serão explodidas em múltiplas linhas simples.
Definições Agrupar Atributos de Trabalho de Linhas
Marque um ou todos os atributos seguintes:
•Vegetal
•Caneta
•Categoria
Marcar um atributo significa que o programa não o terá em conta, quando agrupar linhas sobrepostas ou conectadas.
•Por exemplo, se marcar o atributo “Caneta”, o programa irá agrupar linhas sobrepostas ou conectadas, mesmo que estas não tenham a mesma Caneta (p.ex. se uma linha for vermelha e a outra azul).
Para cada atributo marcado nesta caixa de diálogo, os controlos Vegetal/Caneta/Categoria são activados, para que possa atribuir um Vegetal/Caneta/Categoria às linhas resultantes do processo de consolidação.
•Por exemplo, depois de marcar Caneta, tem que decidir se a nova linha, agrupada a partir das linhas originais azul e vermelha, deverá ser azul, vermelha ou de qualquer outra cor.
Agrupar Linhas Conectadas: os segmentos de linha colineares unidos e de tipos de linha idênticos serão agrupadas numa única linha.
Agrupar Linhas Sobrepostas: as Linhas de tipo idêntico e que se sobrepõem parcialmente serão agrupadas numa única linha.
Se tiver seleccionado uma ou ambas as opções de Agrupar (Agrupar linhas conectadas/Agrupar linhas sobrepostas), utilize os próximos ecrãs para definir os atributos das linhas resultantes do processo de agrupamento.
(Se estiver a utilizar as Definições de Consolidação de Trabalho de Linhas de página única em vez do Assistente, clique em Agrupar Definições para aceder a estas opções.
Forçar Linhas Sólidas: esta opção é útil se várias linhas se sobrepuserem, e se uma delas for uma linha sólida que cobre completamente as outras linhas. A opção apaga as outras linhas, mantendo apenas a linha solida.
Ajustar Linhas em Sobreposição: esta opção aplica-se se duas ou mais linhas de tipos diferentes se sobrepuserem parcialmente. Se marcar esta caixa, só a linha mais acima (conforme definido na ordem de visualização) será mantida, na área sobreposta.

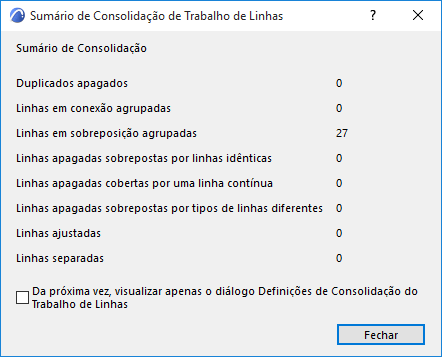

Clique em Consolidar para realizar a Consolidação de Trabalho de Linhas e visualizar um Resumo do resultado.
No último painel, marque a opção “Da próxima vez, visualizar apenas o diálogo Definições...”. Desta forma, da próxima vez que utilizar o comando Edição > Dar Nova Forma > Consolidação de Linhas poderá aceder à caixa de diálogo simplificada.
