Caixa de Diálogo Filtrar e Cortar Elementos em 3D
Aceda a esta caixa de diálogo a partir de:
•Visualização > Elementos Vista 3D > Filtrar e Cortar Elementos em 3D
•Definições de Vista (Painel Apenas 3D)
•Botão da barra de ferramentas de Visualização 3D para abrir esta caixa de diálogo.
•Definições Documento 3D para redefinir critérios de filtragem para um Documento 3D.
Nota: É possível visualizar as Zonas 3D como corpos sólidos no modo sombras próprias, e todos os outros elementos no modo modelo estrutural. Para conseguir este efeito (uma definição por defeito em versões anteriores do ARCHICAD), aplique a combinação de Vegetais predefinida “Mostrar Zonas 3D como Sólido”.
Ver Definições do Documento 3D.
Visualização de Pisos em 3D: defina os pisos do Projecto a visualizar na Janela 3D:
•Infinito: mostra todos os elementos.
•Limitado: especifique um intervalo contínuo de pisos (pisos de/até).
• Cortar Elementos por Região de Pisos: marque esta opção para cortar o modelo pelos limites do intervalo de Pisos. Se esta caixa não estiver seleccionada, qualquer elemento que esteja, pelo menos, parcialmente dentro do intervalo do piso será visualizado.
Janela de Selecção: se tiver utilizado o Rectângulo de Selecção para definir uma área, antes de gerar o modelo, utilize estas opções para definir que parte do Projecto será mostrada na Janela 3D:
•Dentro da Janela: serão visualizados os elementos no interior do Rectângulo de Selecção.
•Fora da Janela: serão visualizados os elementos fora do Rectângulo de Selecção. Esta opção permite, por exemplo, excluir os elementos internos de uma casa, quando só desejar as vistas exteriores do modelo 3D. O Rectângulo de Selecção pode afectar vários pisos, e não só o piso actual.
Se for feita uma selecção na Planta com o Rectângulo, serão observadas as definições da caixa de diálogo Filtrar Elementos em 3D, mas a barra de título da Janela 3D inclui a referência ao Rectângulo e o intervalo dos pisos incluídos.
Visualização da Superfície de Corte: use estes controlos para definir a superfície e as canetas para as superfícies interiores e arestas de Cortes 3D.
•Usar Atributos do Elemento: clique aqui para utilizar as Superfícies e as Cores/Espessuras de Caneta existentes para as superfícies e arestas dos elementos cortados pela Secção 3D. As superfícies de corte dos elementos de construção terão as mesmas cores/superfícies que as arestas não cortadas (tal como definido nas respectivas caixas de diálogo de definições).
•Pessoal: clique aqui para seleccionar uma Superfície personalizado e uma Cor/Espessura de Caneta para as superfícies e arestas dos elementos cortados pela Secção 3D.
Palete pop-up de Superfícies: clique na palete pop-up para seleccionar uma Superfície personalizada para as superfícies interiores em corte dos elementos sólidos.
As superfícies em corte dos itens de Biblioteca serão visualizadas de acordo com a superfície definida para o Item. Se o Item de Biblioteca tiver descrições internas de superfícies, a primeira descrição do script definirá a superfície para as superfícies em corte. As Secções 3D não mostram as várias camadas dos elementos compostos. Para obter secções com esta propriedade (se necessária para desenhos de execução) utilize a ferramenta Secção/Alçado.

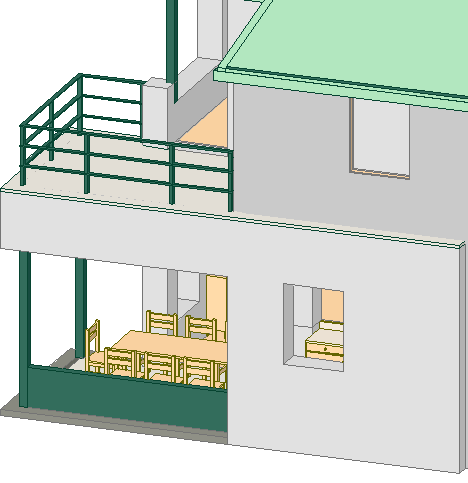

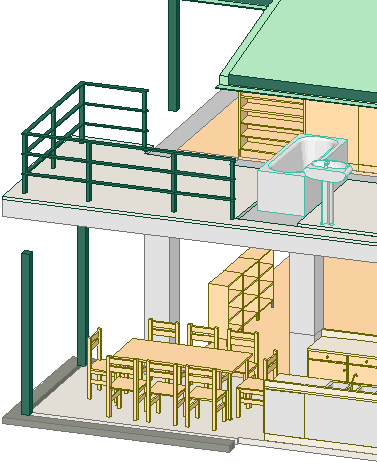

As opções Tipos de Elementos para Visualizar em 3D permitem visualizar ou ocultar os elementos de construção na Janela 3D. Se as Portas e Janelas forem desactivadas, as aberturas são interpretadas como vãos vazios. A opção Todos os Tipos selecciona todos os tipos de elementos.
