(Modelação > Extras de Cobertura > RoofMaker)

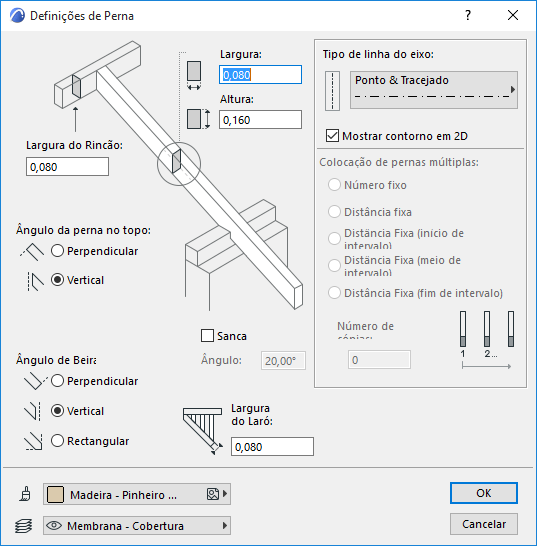

Caixa de Diálogo Definições de Perna
Seleccionar uma cobertura na planta. Seleccione Criar uma Perna a partir do menu Modelação > Extras de Cobertura > RoofMaker (ou seleccione o primeiro ícone da caixa de ferramentas RoofMaker).
É aberta a caixa de diálogo Definições de Perna, na qual podem ser definidos os parâmetros da Perna. A imagem de previsualização, na caixa de diálogo, reflecte as alterações às definições, à medida que experimenta as várias possibilidades, antes de colocar a Perna.
Largura: indique a largura da secção do elemento.
Altura: indique a altura da secção do elemento.
Largura do Rincão: defina a largura do rincão (o elemento de ligação na parte superior do rincão.)
Ângulo da Perna no Topo: seleccione uma opção (Perpendicular ou Vertical) para definir o ângulo segundo o qual a perna se une ao elemento de ligação, no topo.
Ângulo de Beirado: seleccione uma opção (Perpendicular, Vertical ou Corte Rectangular) para definir como rematar o limite inferior do elemento.
Sanca: clique nesta caixa para juntar uma sanca ao limite inferior da perna. A sanca terá a mesma secção da perna.
Ângulo da Sanca: indique o valor da orientação da sanca. O valor zero significa que a sanca é horizontal.
Nota: a previsualização não reflecte o ângulo definido para a sanca, mas o valor será correctamente visualizado no ecrã.
Superfície: seleccione uma superfície para a perna, a partir da palete pop-up.
Largura do Laró: introduza a largura do laró.
Vegetal: seleccione um vegetal para o elemento laró.
Tipo de Linha do Eixo: seleccione um tipo de linha para o eixo do elemento.
Mostrar contorno em 2D: marque esta opção para visualizar todo o contorno da perna, incluindo o respectivo eixo, na Planta. Mesmo que os planos de cobertura só costumem mostrar o eixo dos elementos inclinados (pernas, etc.), a activação temporária desta opção permite controlar melhor as ligações entre os elementos.
Clique em OK para regressar à Planta.

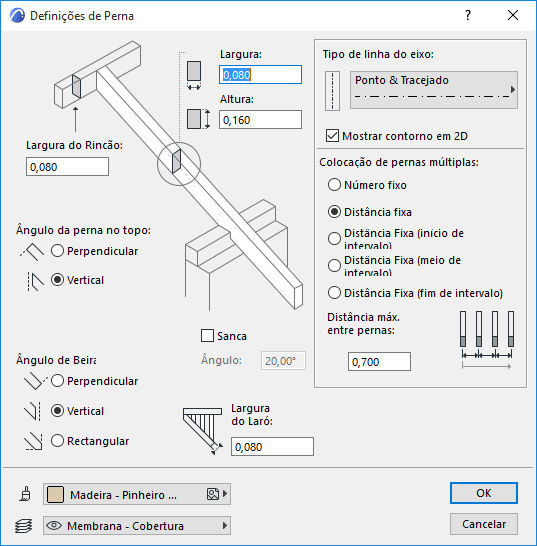

Caixa de Diálogo Pernas Múltiplas
Seleccionar uma cobertura na planta. Seleccione Criar uma Larós Múltiplos a partir do menu Modelação > Extras de Cobertura > RoofMaker (ou seleccione o ícone apropriado da caixa de ferramentas RoofMaker).
Os controlos desta caixa de diálogo são idênticos aos da caixa de diálogo Definições de Perna, mas os controlos relacionados com pernas múltiplas também estão activos.
Colocação de pernas múltiplas: o método de colocação é definido por uma distância máxima entre os eixos das pernas (Distância Fixa), ou por um número fixo de pernas, colocadas a distâncias iguais (Número Fixo).
Se seleccionar Distância Fixa, indique o valor de Distância Max. entre Pernas.
O intervalo definido pelo utilizador pode não permitir a colocação regular dos objectos. Nesse caso, utilize as opções Distância Fixa- início/meio/fim de intervalo para ajustar o local onde o intervalo entre pernas é introduzido (princípio, meio ou fim).
Número de Cópias: este campo está activo, se tiver seleccionado a opção Número Fixo. Indique o número desejado de pernas.
Clique em OK para regressar à Planta.

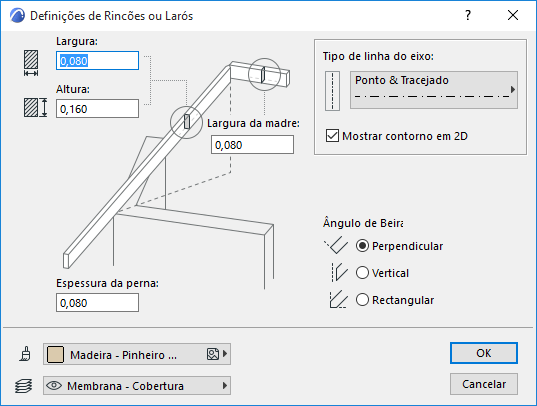

Definições de Rincões ou Larós
Seleccione uma ou duas coberturas na planta. Seleccione Criar um Rincão ou Laró a partir do menu Modelação > Extras de Cobertura > RoofMaker (ou seleccione o ícone apropriado da caixa de ferramentas RoofMaker).
Largura: indique a largura da secção do elemento.
Altura: indique a altura da secção do elemento.
Largura da madre: indique a largura da madre.
Espessura da perna: introduza a espessura da perna aqui.
Tipo de Linha do Eixo: seleccione um tipo de linha para o eixo do elemento.
Mostrar contorno em 2D: marque esta opção para visualizar todo o contorno do elemento, incluindo o respectivo eixo, na Planta. Mesmo que os planos de cobertura só costumem mostrar o eixo dos elementos inclinados (pernas, etc.), a activação temporária desta opção permite controlar melhor as ligações entre os elementos.
Ângulo de Beirado: seleccione uma opção (Perpendicular, Vertical ou Corte Rectangular) para definir como rematar o limite inferior do elemento.
Superfície: seleccione uma superfície para a perna, a partir da palete pop-up.
Introduza os valores para os campos Largura da madre e Espessura do laró.
Clique em OK para regressar à Planta.

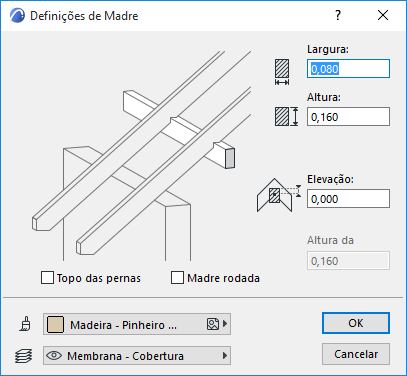

Seleccionar uma cobertura na planta. Seleccione Criar uma Madre a partir do menu Modelação > Extras de Cobertura > RoofMaker (ou seleccione o ícone apropriado da caixa de ferramentas RoofMaker).
Largura: indique a largura da secção da madre.
Altura: indique a altura da secção da madre.
Elevação: indique o valor da elevação do frechal, para que este possa ser mais alto ou mais baixo que o plano de referência.
Topo das Pernas: marque esta opção para colocar a madre sobre as pernas. Se a madre estiver colocada no topo, pode também definir a altura das pernas, sobre a qual colocar a madre.
Madre Rodada: seleccione este botão para colocar a madre perpendicularmente às pernas .
Altura do Laró: introduza um valor para definir a altura dos larós.
Superfície: seleccione uma superfície para a madre, a partir da palete pop-up.
Clique em OK para regressar à Planta.

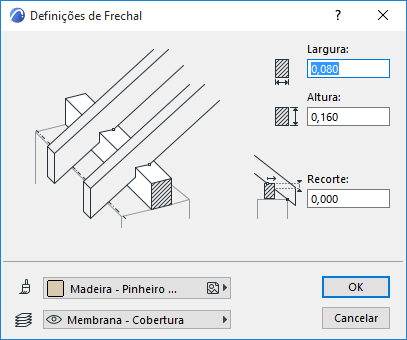

Seleccionar uma cobertura na planta. Seleccione Criar um Frechal a partir do menu Modelação > Extras de Cobertura > RoofMaker (ou seleccione o ícone apropriado da caixa de ferramentas RoofMaker).
Largura: indique a largura da secção da madre.
Altura: indique a altura da secção da madre.
Elevação: indique o valor da elevação do frechal, para que este possa ser mais alto ou mais baixo que o plano de referência.
Superfície: seleccione uma superfície para a madre, a partir do menu pop-up.
Clique em OK para regressar à Planta.

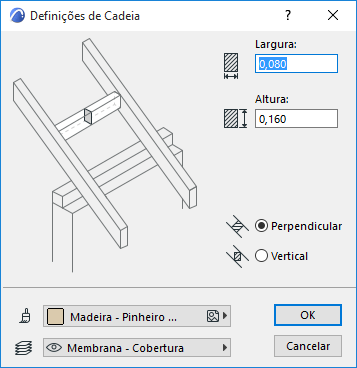

Seleccione dois larós na planta. Seleccione Criar uma Cadeia a partir do menu Modelação > Extras de Cobertura > RoofMaker (ou seleccione o ícone apropriado da caixa de ferramentas RoofMaker).
Largura: introduza a largura da secção da cadeia do elemento, aqui.
Altura: introduza a altura da secção da cadeia do elemento, aqui.
Perpendicular: seleccione este botão para colocar a cadeia perpendicularmente às pernas
Vertical: seleccione esta opção para colocar a cadeia na vertical.
Superfície: seleccione uma superfície para a cadeia, a partir do menu pop-up.
Clique em OK para regressar à Planta.

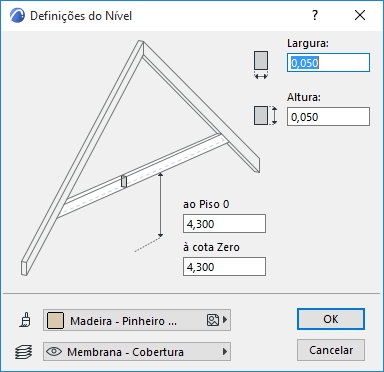

Seleccione dois larós na planta. Seleccione Criar Níveis de Viga a partir do menu Modelação > Extras de Cobertura > RoofMaker (ou seleccione o ícone apropriado da caixa de ferramentas RoofMaker).
Largura: indique a largura da secção da Linha.
Altura: indique a altura da secção da Linha.
ao Piso 0: introduza o valor aqui para a altura da parte superior da viga a partir do piso actual.
Cota Zero: introduza o valor aqui para a altura da parte superior da viga a partir da Origem do Projecto.
Lado Único: clique aqui para criar um elemento de lado simples.
Dos Dois Lados: clique aqui para criar um elemento de lado duplo (de ambos os lados do elemento).
Superfície: seleccione uma superfície para a madre, a partir da palete pop-up.
Clique em OK para regressar à Planta.
Seleccione dois larós na planta. Seleccione Criar Linhas de Vigas a partir do menu Modelação > Extras de Cobertura > RoofMaker (ou seleccione o ícone apropriado da caixa de ferramentas RoofMaker).
Largura: introduza a largura da secção da linha de viga, aqui.
Altura: introduza a altura da secção da linha da viga, aqui.
ao Piso 0: introduza um valor aqui para a altura do fundo da viga a partir do piso actual.
Cota Zero: introduza o valor aqui para a altura da parte inferior da viga a partir da Origem do Projecto.
Superfície: seleccione uma superfície para a madre, a partir do menu pop-up.
Clique em OK quando quiser regressar à Janela da Planta.

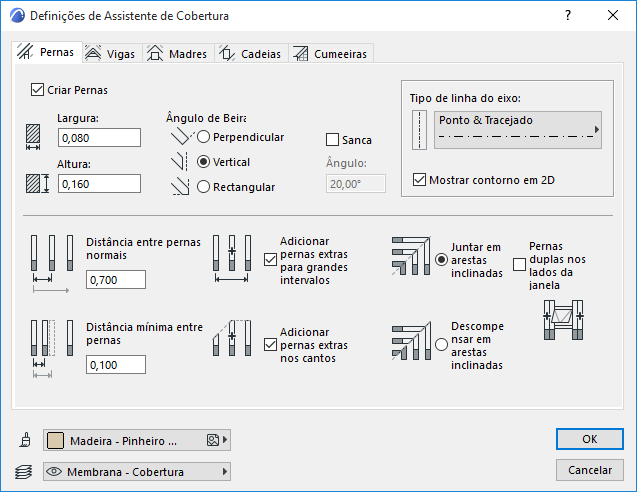

Caixa de Diálogo Assistente de Coberturas
Para mais informações, veja Criar Objectos de Cobertura Especiais com RoofMaker.
Criar Pernas: clique aqui para criar Pernas e activar os controlos deste painel.
Largura: indique a largura da secção do elemento.
Altura: indique a altura da secção do elemento.
Ângulo de Beirado: seleccione uma opção (Perpendicular, Vertical ou Corte Rectangular) para definir como rematar o limite inferior do elemento.
Sanca: clique nesta caixa para juntar uma sanca ao limite inferior da perna. A sanca terá a mesma secção da perna.
Ângulo da Sanca: indique o valor da orientação da sanca. O valor zero significa que a sanca é horizontal.
Tipo de Linha do Eixo: seleccione um tipo de linha para o eixo do elemento.
Mostrar contorno em 2D: marque esta opção para visualizar todo o contorno do elemento, incluindo o respectivo eixo, na Planta. Mesmo que os planos de cobertura só costumem mostrar o eixo dos elementos inclinados (pernas, etc.), a activação temporária desta opção permite controlar melhor as ligações entre os elementos.
Distância entre Pernas normais: indique o valor da distância standard entre pernas.
Distância Mínima entre Pernas: indique o valor da distância mínima entre pernas.
Utilize as opções especiais para a colocação de Pernas:
•Adicionar pernas extras para grandes intervalos
•Adicionar pernas extras nos cantos
Seleccione uma das duas opções para definir como as Pernas se comportam em arestas inclinadas:
•Juntar em arestas inclinadas
•Descompensar em arestas inclinadas
Larós duplos no lado da janela: assinale esta opção se pretender duplicar os larós no lado das aberturas da janela.
Superfície: seleccione uma superfície para a perna, a partir da palete pop-up.
Clique em OK para regressar à Planta e criar as pernas, de acordo com as definições actuais.
Criar Vigas: clique aqui para criar Vigas e activar os controlos relacionados deste painel.
Clique no tipo de viga desejada:
•Níveis
Nota: com o Assistente de Coberturas, só podem ser criados níveis duplos.
•Linha
Largura: indique a largura da secção do elemento.
Altura: indique a altura da secção do elemento.
Defina a elevação da Viga.
•ao Piso 0: defina a altura do elemento em relação ao piso actual.
•Cota Zero: defina a altura do elemento em relação à Origem do Projecto.
Nota: nos níveis, o valor da elevação corresponde ao topo da viga; nas linhas, o valor da elevação corresponde à base, tal como reflectido da previsualização.
Superfície: seleccione uma superfície para a perna, a partir da palete pop-up.
Clique em OK para regressar à Planta e criar as vigas, de acordo com as definições actuais.
•Criar Fileiras
•Criar Frechais
Clique nestas opções para criar fileiras (com os controlos da esquerda) e frechais (com os controlos à direita da caixa de diálogo).
Largura: indique a largura da secção da madre.
Altura: indique a altura da secção da madre.
Uma madre é colocada por baixo das pernas (suportando-as), ou entre as pernas (suportada por elas).
Madre entre larós: seleccione este botão para colocar a fileira entre larós .
Recorte: marque esta opção para definir a profundidade do corte na perna do frechal suportado.
Superfície: seleccione uma superfície para a madre, a partir da palete pop-up.
Clique em OK para regressar à Planta e criar as madres, de acordo com as definições actuais.
Nota: o frechal é sempre colocado no nível da linha de base da superfícies da cobertura correspondente.
Clique na opção Criar Cadeias para activar os controlos neste separador.
Largura: indique a largura da secção do elemento.
Altura: indique a altura da secção do elemento.
Perpendicular: seleccione este botão para colocar a cadeia perpendicularmente às pernas
Vertical: seleccione esta opção para colocar a cadeia na vertical.
Superfície: seleccione uma superfície para as madres, a partir da palete pop-up.
Clique em OK para regressar à Planta e criar as cadeias, de acordo com as definições actuais.
Criar Rincões ou Larós: marque esta opção para utilizar os controlos desta caixa de diálogo para criar Rincões ou Larós.
Largura: indique a largura da secção do elemento.
Altura: indique a altura da secção do elemento.
Tipo de Linha do Eixo: seleccione um tipo de linha para o eixo do elemento.
Mostrar contorno em 2D: marque esta opção para visualizar todo o contorno do elemento, incluindo o respectivo eixo, na Planta. Mesmo que os planos de cobertura só costumem mostrar o eixo dos elementos inclinados (pernas, etc.), a activação temporária desta opção permite controlar melhor as ligações entre os elementos.
Ângulo de Beirado: seleccione uma opção (Perpendicular, Vertical ou Corte Rectangular) para definir como rematar o limite inferior do elemento.
Descer o Rincão para corresponder ao topo das Pernas: marque esta opção para descer o rincão, para que o topo corresponda ao topo das pernas. (Isto pode ser necessário se o ângulo das pernas normais for diferente do ângulo do rincão/laró.)
Superfície: seleccione uma superfície para as pernas, a partir da palete pop-up.
Clique em OK para regressar à Planta e criar os elementos, de acordo com as definições actuais.
