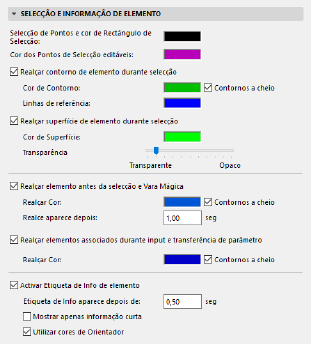

Selecção e Informação de Elemento

(Opções > Ambiente de Trabalho > Selecção e Informação do Elemento)

Pontos de Selecção e Cor do Rectângulo: clique no campo para aceder ao campo para aceder ao pop-up de cor e personalizar a cor dos pontos que aparecem em elementos individuais seleccionados, assim como o rectângulo.

Cor dos Pontos de Selecção Editáveis: clique neste campo para aceder a um pop-up de cores, e personalizar a cor dos pontos de selecção editáveis.

Para pormenores sobre os pontos de selecção editáveis, veja Edição Gráfica Utilizando Pontos Quentes Editáveis.

Realçar contorno de elemento durante selecção: marque esta opção se quiser realçar os contornos dos elementos seleccionados e as linhas de referência.

Nota: “Linhas de Referência” inclui a linha de referência de uma Parede ou Viga, a linha de base de uma Cobertura e o(s) perfil(is) e vector de extrusão ou eixo de revolução de uma Membrana.

•Cor de Contorno: seleccione uma cor para os contornos dos elementos seleccionados, a partir deste pop-up.

•Contornos a cheio: marque esta opção para representar os contornos dos elementos seleccionados com um traço mais espesso.

•Linhas de Referência em 3D: escolha uma cor para as linhas de referência dos elementos seleccionados (apenas na janela 3D).

Realçar superfície de elemento durante selecção: marque esta opção se quiser realçar as superfícies dos elementos seleccionados.

•Cor de Superfície: seleccione uma cor para a superfície dos elementos seleccionados.

•Transparência: defina aqui a transparência para a vista Aceleração de Hardware. Utilize o slider para definir o grau de transparência/opacidade da vista Aceleração de Hardware.

Para mais informações, veja Realce da Selecção e Realce da Informação do Elemento.

Realçar elemento antes da selecção e Vara Mágica: assinale esta caixa para realçar as linhas de contorno dos elementos (ou seja, realce de detecção) antes de os seleccionar e no caso de utilizar a Vara Mágica para criar um elemento com base num elemento existente.

•Realçar Cor: seleccione uma cor para o realce da selecção.

•Contornos a cheio: marque esta opção para visualizar os contornos do realce com traço mais espesso.

•Realce aparece depois: indique aqui um valor em segundos para o tempo de espera antes que o realce apareça. (O realce aparece imediatamente se pressionar Shift.)

Realçar elementos associados durante input e transferência de parâmetro: assinale esta caixa se pretender realçar elementos relacionados. Durante operações de cotagem, rotulagem, colocação de portas/janelas ou guardas ou operações de transferência de parâmetros, os contornos de elementos associados serão realçados para o ajudar a identificar elementos relacionados. Não é necessário pressionar Shift.

•Realçar Cor: seleccione aqui uma cor para os contornos do realce dos elementos relacionados.

•Contornos a cheio: marque esta opção para visualizar os contornos do realce de elemento com traço mais espesso.

Activar Etiqueta de Info de elemento: marque esta opção para activar o pop-up de informação dos elementos (Info Tag).

Ver também Informação Pop-up dos Elementos (Info Tags).

•Etiqueta de Info aparece depois de: indique aqui um valor em segundos para o tempo de espera antes que o pop-up apareça.

•Mostrar apenas informação curta: marque esta opção para mostrar apenas uma informação curta no pop-up.

•Utilizar cores de Orientador: marque esta opção para utilizar as cores seleccionadas para o Orientador, em Opções > Ambiente de Trabalho > Orientador e Input de Coordenadas.
