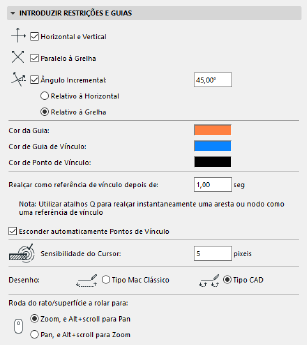

Caixa de Diálogo Introduzir Restrições e Guias

(Opções > Ambiente de Trabalho > Introduzir Restrições e Guias)

Horizontal-e Vertical: seleccione esta opção para restringir o movimento do cursor a 0°, 90°, 180° e 270°, a partir de qualquer Origem de Edição mantendo a tecla Shift pressionada.

Paralelo à Grelha: marque esta opção para interpretar o vínculo 'Horizontal e Vertical' em relação aos eixos da Grelha Oblíqua.

Ângulo Incremental: seleccione esta opção para activar a restrição do cursor ao Ângulo Fixo definido a partir de qualquer Origem de Edição, mantendo a tecla Shift pressionada.

Introduza aqui um valor de Ângulo para restringir o cursor.

•Relativo à Horizontal: marque esta opção para interpretar a restrição 'Ângulo Incremental ' em relação aos eixos principais da grelha horizontal.

•Relativo à Grelha: marque esta opção para interpretar o vínculo de 'Ângulo Incremental ' em relação aos eixos principais da Grelha Oblíqua.

Cor da Guia: seleccione uma cor para as Guias.

Cor da Guia de Vínculo: escolha uma cor para as Guias de Vínculo.

Cor do Ponto Vínculo: use o selector de cores para definir a cor dos Pontos de Vínculo, se desejado.

Para mais informações, veja Pontos Sensíveis Especiais.

Nota: utilize o atalho Q (Forçar Referência de Vínculo) em qualquer aresta ou ponto para realçar instantemente uma Guia de Vínculo/Ponto de Vínculo, sem aguardar pelo atraso predefinido.

Auto-Esconder Pontos de Vínculo: esta opção está activa por defeito. Estes pontos (se activados) desaparecem sozinhos, após um determinado tempo. Se desmarcar esta opção, os pontos sensíveis manter-se-ão visíveis, até que coloque um elemento, ou mude de vista ou de piso.

Sensibilidade do Cursor: indique um valor em píxeis, para a distância a partir da qual o cursor reconhece um elemento.

Desenho: defina o método de desenho, clicando num dos botões.

Tipo Mac Clássico: seleccione esta opção para utilizar o método de desenho standard clique-arrastar.

Exemplo: para desenhar uma Linha, clique com o botão do rato no primeiro ponto, arraste-o, mantendo o botão pressionado, e liberte-o no ponto oposto.

Tipo CAD: seleccione esta opção para utilizar o método de desenho standard clique-clique do CAD (por defeito).

Exemplo: para desenhar uma Linha, clique com o botão do rato no primeiro ponto, liberte o botão, mova o rato para o ponto oposto, e clique para completar a Linha.

Escolha a sua preferência de roda do rato:

•Zoom, e Alt/Opt para Pan

•Pan, e Alt/Opt para Zoom
