选取框区域

选取框工具是用于选择、编辑和可视化的定义区域。

放置选取框

1。选择选取框工具。

2。在项目中点击并定义选取框区域。

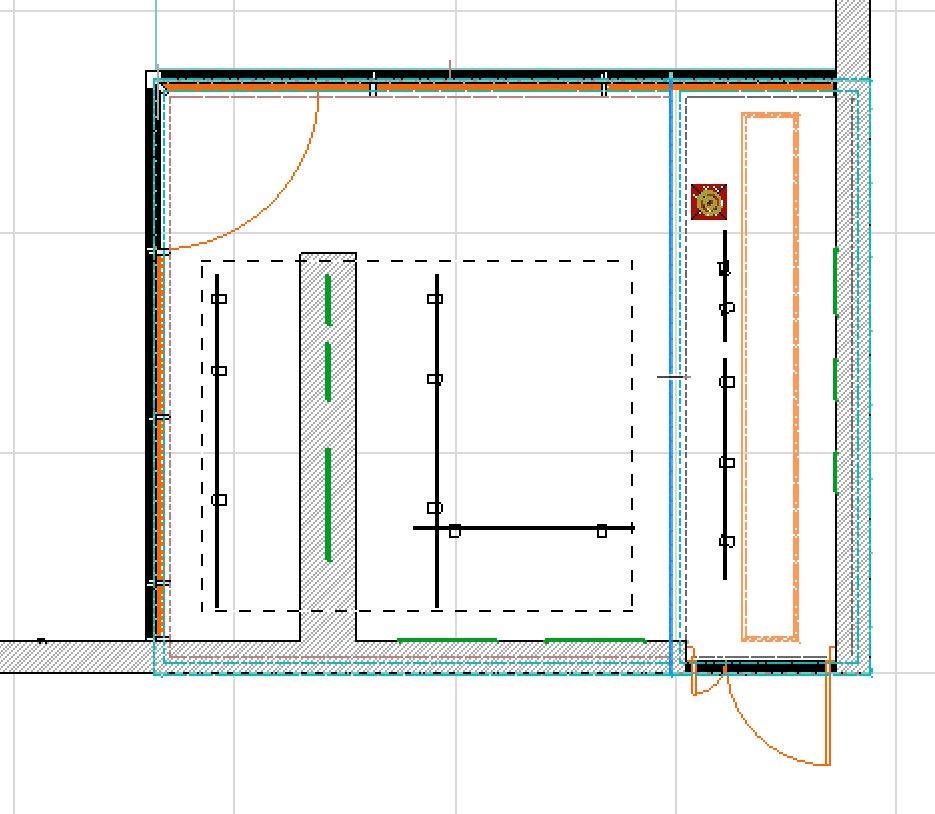

选取框区域不显示所包括元素的选择点；选取的区域通过虚线显示。

删除选取框(Q)

执行下列其中一个操作：

•按下Esc键

•从上下文菜单中使用删除选取框

•开始绘制一个新的选取框

•用选取框工具选择时，在选取框区域外的窗口中双击。

如果在选取框内明确选择更多的元素，按Esc键将反向取消这些被选定的元素，并最后删除选取框。

如果您选择另一个工具，选取框区域将不能被删除。

何时使用选取框选择

•定义一个较小的区域，在区域内选择给定类型的全部元素

•视图仅是3D中项目的某一部分

•为同时移动或调整几个元素

•用PDF或DWG格式只保存视图的一部分

选取框可用于所有项目视窗。

在照片渲染或图片窗口，以及GDL对象的3D视图中，唯一可用于选取框选择的是复制。

全选在选取框内

随着箭头工具的激活，要在选取框区域内选择全部元素，使用Ctrl/Cmd+A 快捷键或编辑 > 在选取框内全选命令。

在3D窗口中查看选取框区域

定义选取框区域，然后使用视图>3D视图中的元素> 在3D中显示选择/选取框命令；或从上下文菜单中选择相同的命令。

落在选取框区域内的任何元素部分都将包括在3D视图中，尽管在元素的这个部分没有选择节点或热点。

注意：如果平面图包括明确选择的元素及选取框的选择，这个命令将忽略选取框并只显示明确选择的元素。

要进一步定义选取框选取的元素在3D中显示的方式，使用视图 > 3D视图中的元素 > 3D中的过滤器和剪切元素对话框中的“选取框效果”控制项。

使用选取框来定义图片渲染输出：参见渲染选取框选项。

选取框颜色

选取框的颜色与选择点的颜色相同：在选项>工作环境>选择和元素信息>选择点和选取框的颜色中设置此颜色。
